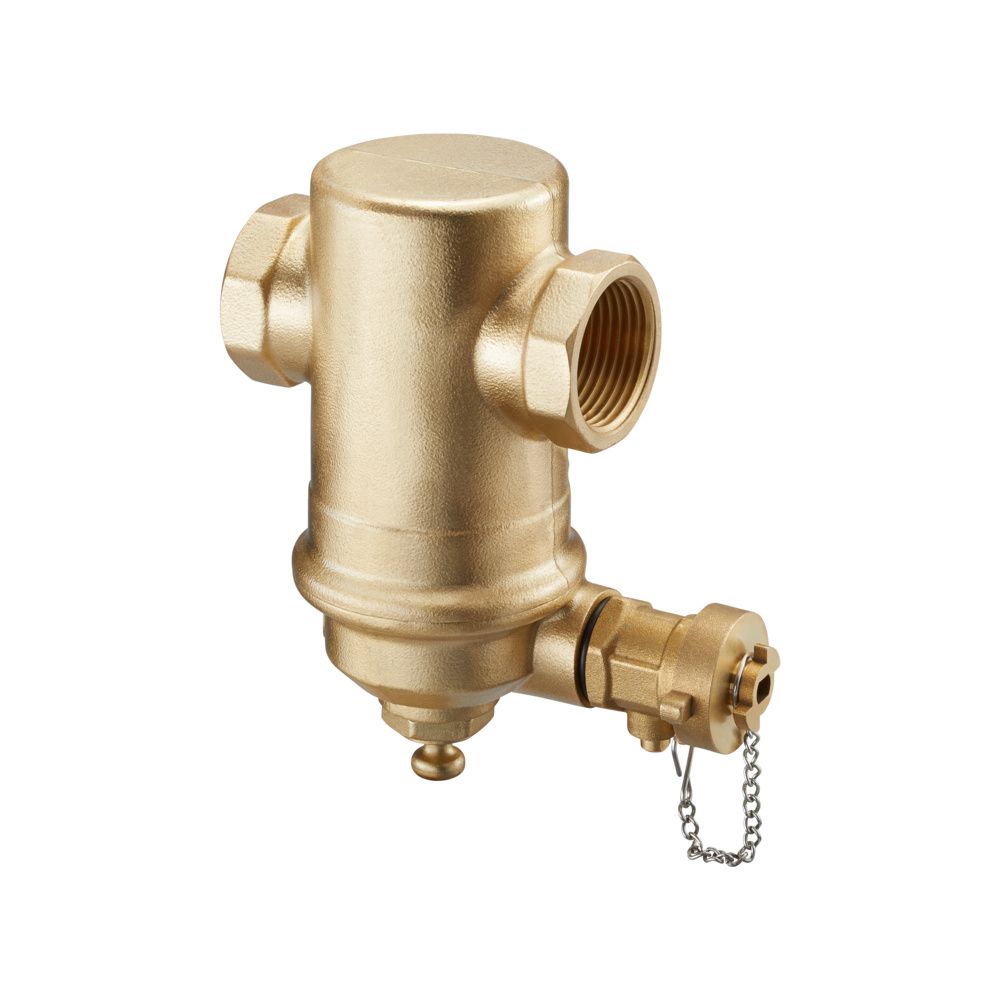

Oventrop Schlammabscheider DN 20 PN 16 horiziontale Einbaulage, mit Magnetitabscheider

Der Oventrop Schlammabscheider DN 20 PN 16 ist für die kontinuierliche Entfernung kleinster Schmutzpartikel aus Zentralheizungs- und Kühlanlagen konzipiert. Durch die horizontale Einbaulage und die robuste Konstruktion aus Messing eignet sich das Bauteil ideal für geschlossene Kreisläufe. Das Gerät arbeitet effizient, ohne den Durchflusswiderstand im System wesentlich zu erhöhen.

Wie arbeitet der Schlammabscheider mit Magnetitabscheider?

Das Wirkprinzip kombiniert eine mechanische Schmutzabscheidung mit einem starken Magneten, der magnetische Partikel wie Magnetit gezielt festhält. Beim Herausziehen des Magneten fallen die gesammelten Partikel in den Sumpf. Die Reinigung erfolgt über einen integrierten Kugelhahn, wodurch eine Wartung ohne Betriebsunterbrechung der Anlage möglich ist. Für die Installation ist keine spezielle Verarbeitungstechnik oder besonderes Werkzeug erforderlich.

Für welche Einsatzbereiche ist das Gerät geeignet?

Der Schlammabscheider ist für den Einsatz in geschlossenen Zentralheizungs- und Kühlsystemen vorgesehen. Er ist für den Betrieb mit nicht aggressiven und ungefährlichen Flüssigkeiten ausgelegt, wie beispielsweise Wasser oder Wasser-Glykol-Gemische, die den Anforderungen der VDI 2035 oder ÖNORM 5195 entsprechen. Die kompakte Bauweise ermöglicht eine effiziente Integration in bestehende hydraulische Systeme.

Technische Daten

• Nenndurchmesser: DN 20
• Anschluss: Rp 3/4
• Druckstufe: PN 16
• Einbaulage: Horizontal
• Material: Messing
• Baulänge: 85 mm
• Wirkprinzip: Magnet
• Oberflächenschutz: Unbehandelt

Dieser Schlammabscheider von Oventrop bietet eine zuverlässige Methode zur Systemreinigung in Heizungs- und Kühlanlagen. Mit einer Druckstufe von PN 16 und dem effektiven Magnetitabscheider stellt das Gerät sicher, dass Schmutzpartikel kontinuierlich entfernt werden. Die einfache Wartung über den Kugelhahn ermöglicht eine effiziente Instandhaltung ohne Unterbrechung des Anlagenbetriebs. Durch die robuste Ausführung in DN 20 ist das Bauteil eine langlebige Komponente für geschlossene hydraulische Kreisläufe.
