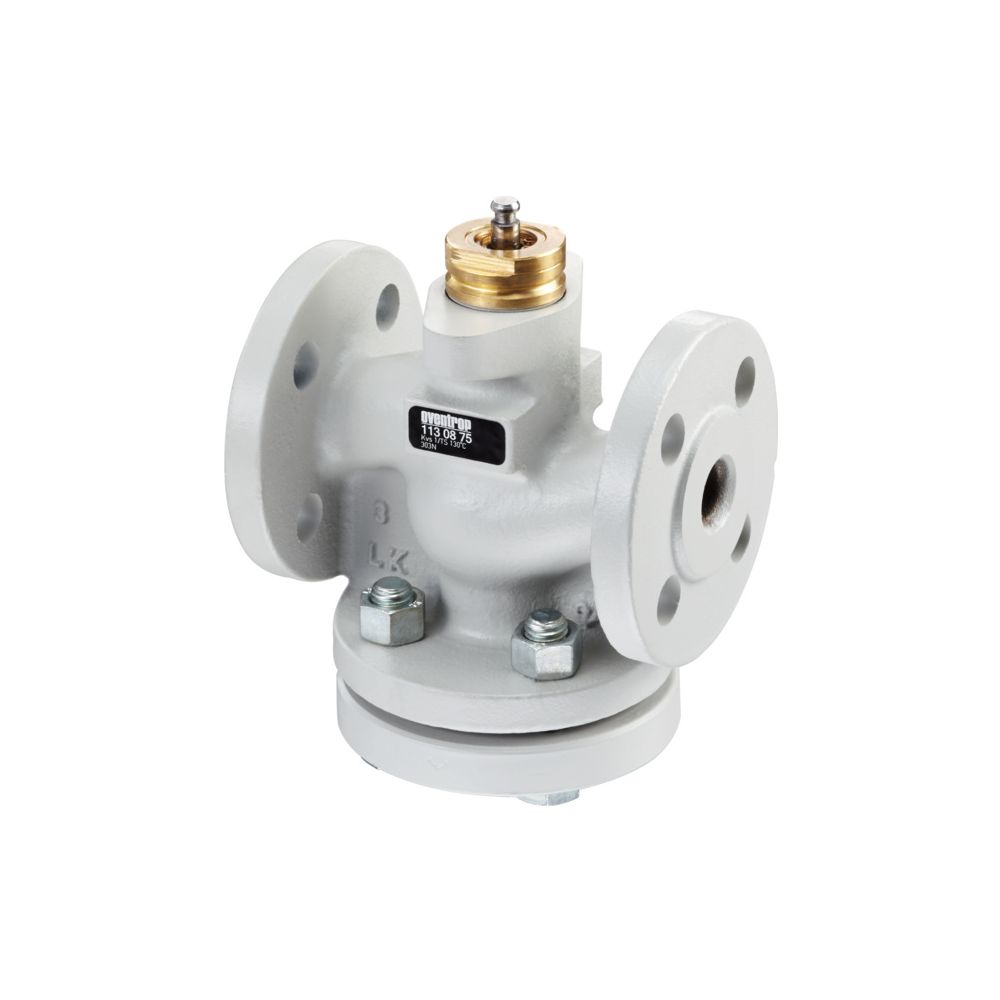

Oventrop Zweiwege-Ventil Flanschanschluss, DN 150

Das Oventrop Zweiwege-Ventil mit Flanschanschluss in der Nennweite DN 150 ist eine robuste Regelarmatur für den Einsatz in Zentralheizungs- und Kühlanlagen mit geschlossenen Kreisläufen. Die Armatur ist für den Betrieb mit nicht aggressiven Flüssigkeiten wie Wasser oder geeigneten Wasser-Glykol-Gemischen gemäß VDI 2035 ausgelegt. Durch die Materialkombination aus einem Gehäuse aus Grauguss, einem Kegel aus Messing und einer Spindel aus Edelstahl bietet das Ventil eine zuverlässige Lösung für anspruchsvolle hydraulische Anwendungen.

Wie lässt sich das Ventil flexibel einsetzen?

Das Ventil ist werksseitig als Zweiwege-Durchgangsventil konfiguriert, wobei der mittlere Stutzen mit einer Kappe verschlossen ist. Durch das Entfernen dieser Kappe kann das Bauteil flexibel als Dreiwegeventil eingesetzt werden. Dies ermöglicht eine vielseitige Verwendung in unterschiedlichen Anlagenkonfigurationen. Die Installation gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder besonderes Spezialwerkzeug für die Montage erforderlich ist.

Welche technischen Eigenschaften zeichnen das Ventil aus?

Die Armatur ist für einen Nenndruck von PN 16 ausgelegt und verfügt über eine gleichprozentige Kennlinien-Charakteristik im Durchgang sowie eine lineare Charakteristik im Bypass. Mit einem Kvs-Wert von 320 und einer Hublänge von 40 mm ist das Ventil präzise auf die Anforderungen in der Anlagentechnik abgestimmt. Das Gehäuse aus Gusseisen (GG 25 / GJL-250) ist beschichtet, um eine hohe Langlebigkeit im Dauerbetrieb bei Medientemperaturen zwischen 0 °C und 130 °C zu unterstützen.

Technische Daten

• Nenndurchmesser: DN 150
• Druckstufe: PN 16
• Kvs-Wert: 320
• Hublänge: 40 mm
• Gehäusewerkstoff: Grauguss (GG 25 / GJL-250)
• Max. Mediumtemperatur: 130 °C
• Min. Mediumtemperatur: 0 °C
• Kennlinien-Charakteristik: gleichprozentig
• Anschlussart: Flansch

Das Oventrop Zweiwege-Ventil überzeugt durch seine flexible Einsetzbarkeit als Zwei- oder Dreiwegearmatur und seine robuste Konstruktion aus Grauguss. Mit einer Druckfestigkeit von PN 16 und einem Kvs-Wert von 320 eignet es sich ideal für den effizienten Betrieb in geschlossenen Heiz- und Kühlkreisläufen. Die einfache Montage und die Eignung für Temperaturen bis 130 °C machen es zu einer zuverlässigen Komponente für professionelle hydraulische Systeme.
