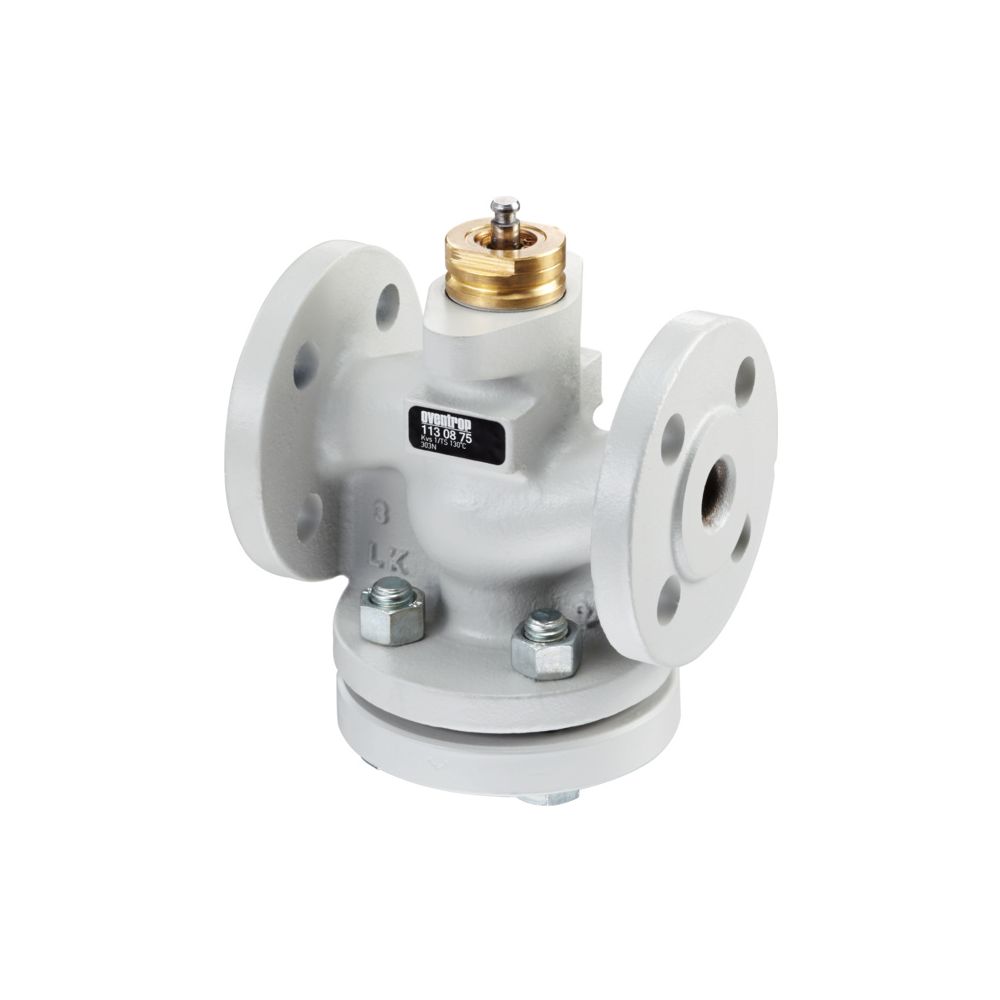

Oventrop Zweiwege-Ventil Flanschanschluss, DN 125

Das Oventrop Zweiwege-Ventil mit Flanschanschluss in der Nennweite DN 125 ist eine robuste Regelarmatur für den Einsatz in Zentralheizungs- und Kühlanlagen mit geschlossenen Kreisläufen. Das Ventil ist für den Betrieb mit nicht aggressiven Flüssigkeiten wie Wasser oder geeigneten Wasser-Glykol-Gemischen gemäß VDI 2035 ausgelegt. Durch seine flexible Konstruktion lässt es sich sowohl als Zweiwege-Durchgangsventil als auch als Dreiwegeventil verwenden.

Welche konstruktiven Merkmale zeichnen das Ventil aus?

Das Gehäuse des Ventils besteht aus widerstandsfähigem Grauguss (GJL-250) und ist für eine lange Lebensdauer beschichtet. Für eine präzise Regelung sorgt der Kegel aus Messing in Kombination mit einer Spindel aus Edelstahl. Die metallische Kegel- und Sitzabdichtung unterstützt eine zuverlässige Funktion im Dauerbetrieb. Das Ventil ist für einen Nenndruck von PN 16 ausgelegt und bietet eine gleichprozentige Kennlinien-Charakteristik im Durchgang sowie eine lineare Charakteristik im Bypass.

Wie erfolgt die Installation und Nutzung?

Das Ventil verfügt über Flanschanschlüsse gemäß EN 1092-2, die eine einfache Integration in bestehende Rohrleitungssysteme ermöglichen. Im Auslieferungszustand ist der mittlere Stutzen mit einer Kappe verschlossen, wodurch das Bauteil als Zweiwege-Ventil fungiert. Durch das Entfernen dieser Kappe kann das Ventil bei Bedarf als Dreiwegeventil eingesetzt werden, was die Flexibilität bei der hydraulischen Einbindung in komplexe Anlagen erhöht. Für die Montage sind keine speziellen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.

Technische Daten

• Nenndurchmesser: DN 125
• Druckstufe: PN 16
• Kvs-Wert: 220
• Gehäusewerkstoff: Grauguss (GJL-250)
• Hublänge: 40 mm
• Max. Mediumtemperatur: 130 °C
• Min. Mediumtemperatur: 0 °C
• Anschlussart: Flansch nach EN 1092-2
• Kennlinien-Charakteristik: gleichprozentig

Das Oventrop Zweiwege-Ventil überzeugt durch seine hochwertige Materialkombination aus Grauguss, Messing und Edelstahl. Mit einer Nennweite von DN 125, einem Kvs-Wert von 220 und einer Druckfestigkeit von PN 16 eignet es sich ideal für anspruchsvolle Anwendungen in Heiz- und Kühlsystemen. Die Möglichkeit, das Ventil durch einfaches Entfernen der Verschlusskappe als Dreiwegeventil zu nutzen, bietet eine hohe Flexibilität bei der Anlagenplanung und sorgt für eine effiziente hydraulische Regelung im Temperaturbereich von 0 °C bis 130 °C.
