Oventrop Kugelhahn entzinkungsbeständig Flügelgriff DN 15 beidseitig 1/2" Innengewinde PN 30, Messing

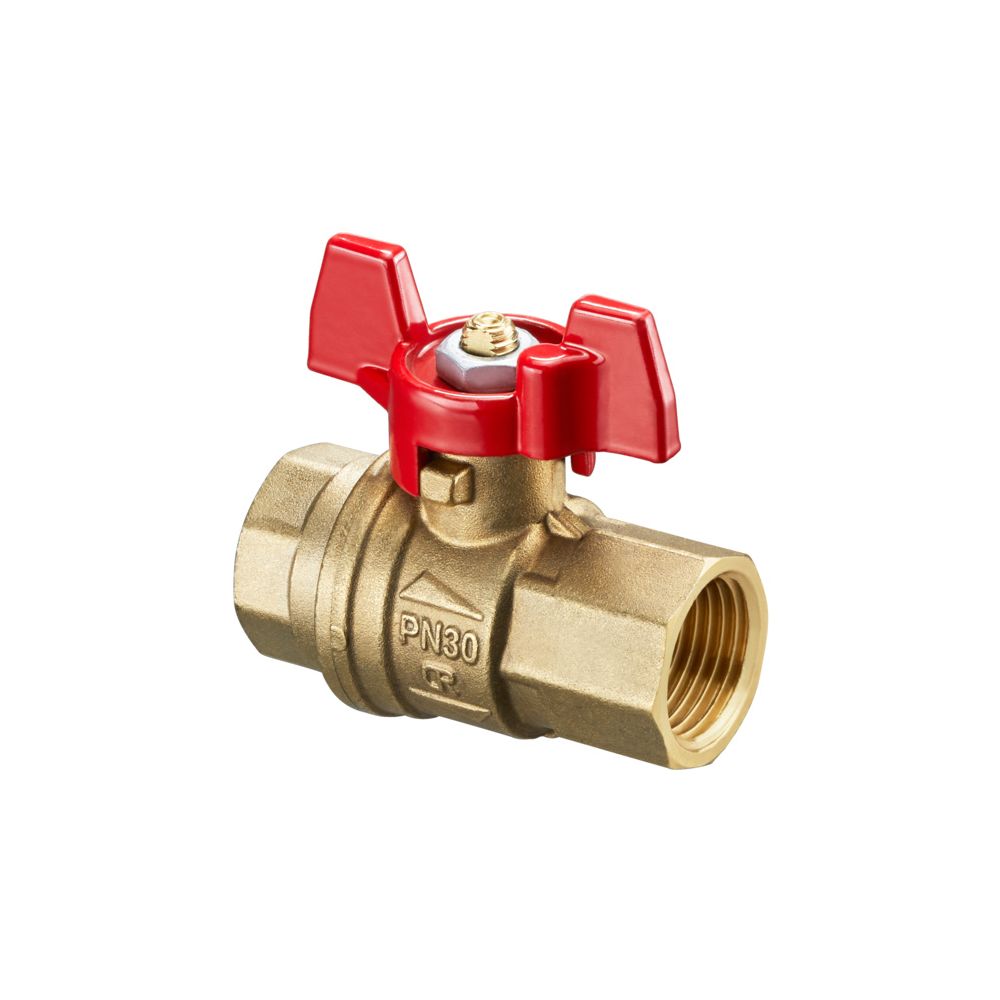

Der Oventrop Kugelhahn EZB ist eine robuste Armatur aus entzinkungsbeständigem Messing, die für den Einsatz in hydraulischen Systemen konzipiert wurde. Mit seinem vollen Durchgang und dem beidseitigen 1/2 Zoll Innengewinde ermöglicht er eine zuverlässige Absperrung in Rohrleitungsnetzen. Der Kugelhahn zeichnet sich durch eine langlebige Konstruktion aus und ist mit einem handlichen, roten Flügelgriff aus Aluminium ausgestattet, der eine einfache manuelle Bedienung erlaubt.

Wie ist der Kugelhahn aufgebaut?

Der Kugelhahn ist als 2-teilige Gehäusekonstruktion ausgeführt und bietet durch den vollen Durchgang einen optimalen Strömungsquerschnitt. Die Abdichtung erfolgt metalldichtend, während die Kugel und die Spindel aus Messing gefertigt sind. Für eine hohe Betriebssicherheit sorgt die Spindeldichtung, die aus hochwertigem Fluorkautschuk besteht. Die Kugeldichtung ist aus Polytetrafluorethylen gefertigt, was eine gute chemische Beständigkeit sicherstellt. Die Installation gestaltet sich unkompliziert, da keine speziellen Werkzeuge oder aufwendige Verarbeitungstechniken erforderlich sind.

Welche Spezifikationen sind für die Installation relevant?

Das Bauteil ist für einen Nenndruck von PN 30 ausgelegt und entspricht in der Gewindeausführung der Norm ISO 228/1, wobei das Gewinde zudem der Norm Rp nach EN 10226-1 entspricht. Die Ausführung ist gerade gehalten, was eine einfache Integration in bestehende Leitungsführungen ermöglicht. Mit einem Nenndurchmesser von DN 15 auf beiden Seiten ist der Kugelhahn für Standardanwendungen in der Haustechnik geeignet. Der rote Flügelgriff hat eine Höhe von 43 mm und eine Länge von 50 mm, was eine ergonomische Betätigung des 90 Grad Ventils ermöglicht.

Dieser Kugelhahn aus entzinkungsbeständigem Messing bietet eine zuverlässige Lösung für die Absperrung in hydraulischen Anlagen. Durch die Kombination aus vollem Durchgang, einer Druckfestigkeit von PN 30 und der hochwertigen Materialwahl mit Fluorkautschuk-Dichtungen ist eine dauerhafte Funktionalität sichergestellt. Die einfache Montage und die robuste Bauweise machen ihn zu einer effizienten Komponente für professionelle Installationen im Bereich DN 15.

Technische Daten

• Nenndurchmesser: DN 15
• Anschluss: 1/2 Zoll Innengewinde
• Nenndruck: PN 30
• Material: Messing, entzinkungsbeständig
• Durchgang: Voller Durchgang
• Gehäusekonstruktion: 2-teilig
• Dichtung: Metalldichtend
• Material Kugeldichtung: Polytetrafluorethylen
• Material Spindeldichtung: Fluorkautschuk
• Ventilwinkel: 90 Grad
