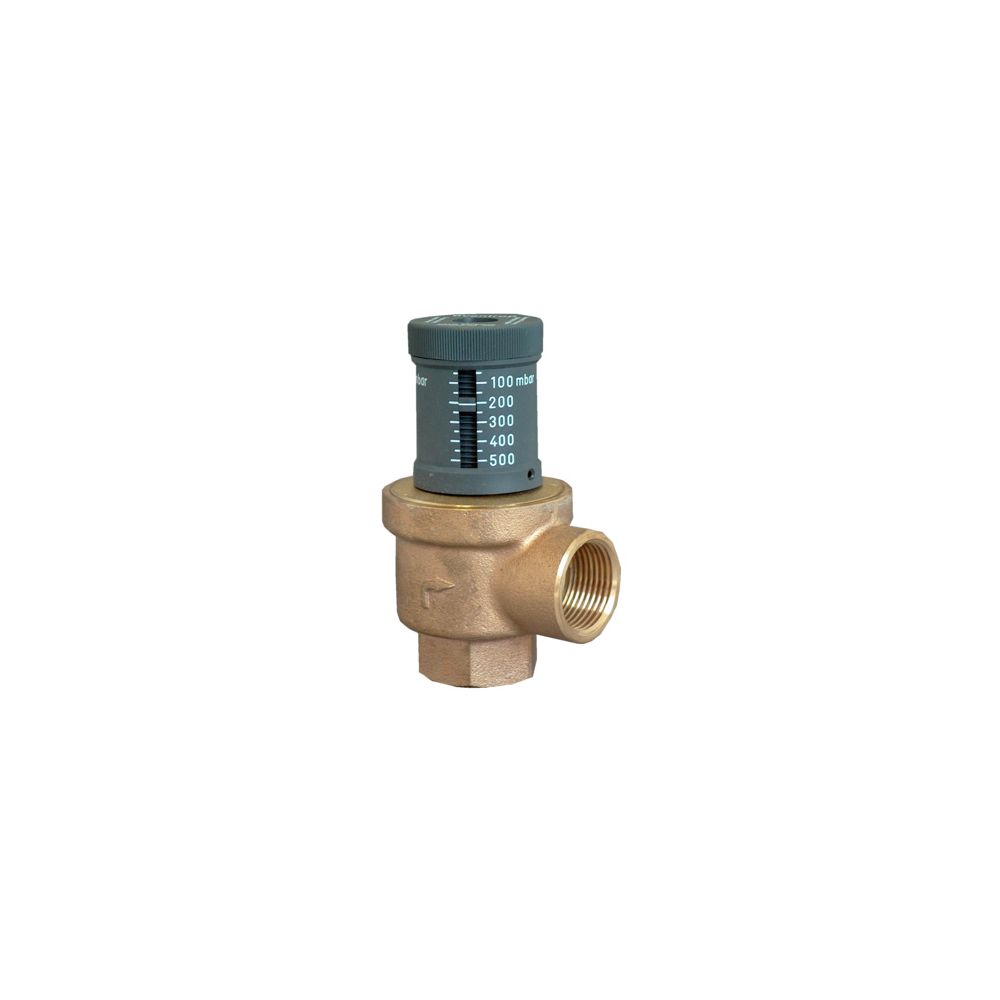

Oventrop Differenzdruck-Überströmventil DN 25 1" Innengewinde, PN 10 mit dp-Anzeige

Das Oventrop Differenzdruck-Überströmventil DN 25 mit 1 Zoll Innengewinde ist eine robuste Rohrleitungs-Regelarmatur zur hydraulischen Optimierung von Heizungsanlagen. Es dient der Sicherstellung einer Mindestumlaufwassermenge und trägt effektiv zur Verminderung von Fließgeräuschen bei. Durch die integrierte optische Anzeige lässt sich der Betriebszustand jederzeit kontrollieren, während die Konstruktion eine zuverlässige Funktion im Betriebsdruckbereich bis PN 10 ermöglicht.

Welche Funktionen bietet das Überströmventil?

Das Ventil ermöglicht eine präzise Steuerung des Differenzdrucks innerhalb der Anlage. Über ein Handrad kann der Sollwert stufenlos in einem Bereich von 0,05 bis 0,5 bar eingestellt werden. Um ein unbeabsichtigtes Verstellen zu verhindern, ist die gewählte Einstellung blockierbar. Die Kombination aus einem Gehäuse aus Messing, einem Kopfstück aus Kunststoff sowie Dichtelementen aus EPDM sorgt für eine langlebige Anwendung. Die Feder aus nichtrostendem Stahl unterstützt dabei die exakte Regelcharakteristik der Armatur.

Wie erfolgt die Installation?

Die Montage des Ventils gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder besonderes Spezialwerkzeug erforderlich ist. Mit seinem Nenndurchmesser von DN 25 und dem 1 Zoll Innengewinde lässt sich das Bauteil direkt in das Rohrleitungssystem integrieren. Die kompakte Bauweise mit einer Höhe von 128,5 mm erlaubt zudem den Einsatz in beengten Einbausituationen.

Technische Daten

• Nenndurchmesser: DN 25
• Anschluss: 1 Zoll Innengewinde
• Druckstufe: PN 10
• Einstellbereich: 0,05 bis 0,5 bar
• Bauhöhe: 128,5 mm
• Werkstoff Gehäuse: Messing
• Werkstoffgüte: Bronze (Rg 5)
• Sollwertanzeige: Ja
• Bedienung: Handrad

Dieses Differenzdruck-Überströmventil von Oventrop stellt eine zuverlässige Lösung zur Geräuschminimierung und Durchflussregelung dar. Mit seinem einstellbaren Bereich von 0,05 bis 0,5 bar und der robusten Ausführung in DN 25 bietet es eine präzise Anpassung an die hydraulischen Anforderungen der Anlage. Die einfache Handhabung und die integrierte optische Anzeige unterstützen eine effiziente Inbetriebnahme und Überwachung, wodurch ein stabiler Anlagenbetrieb sichergestellt wird.
