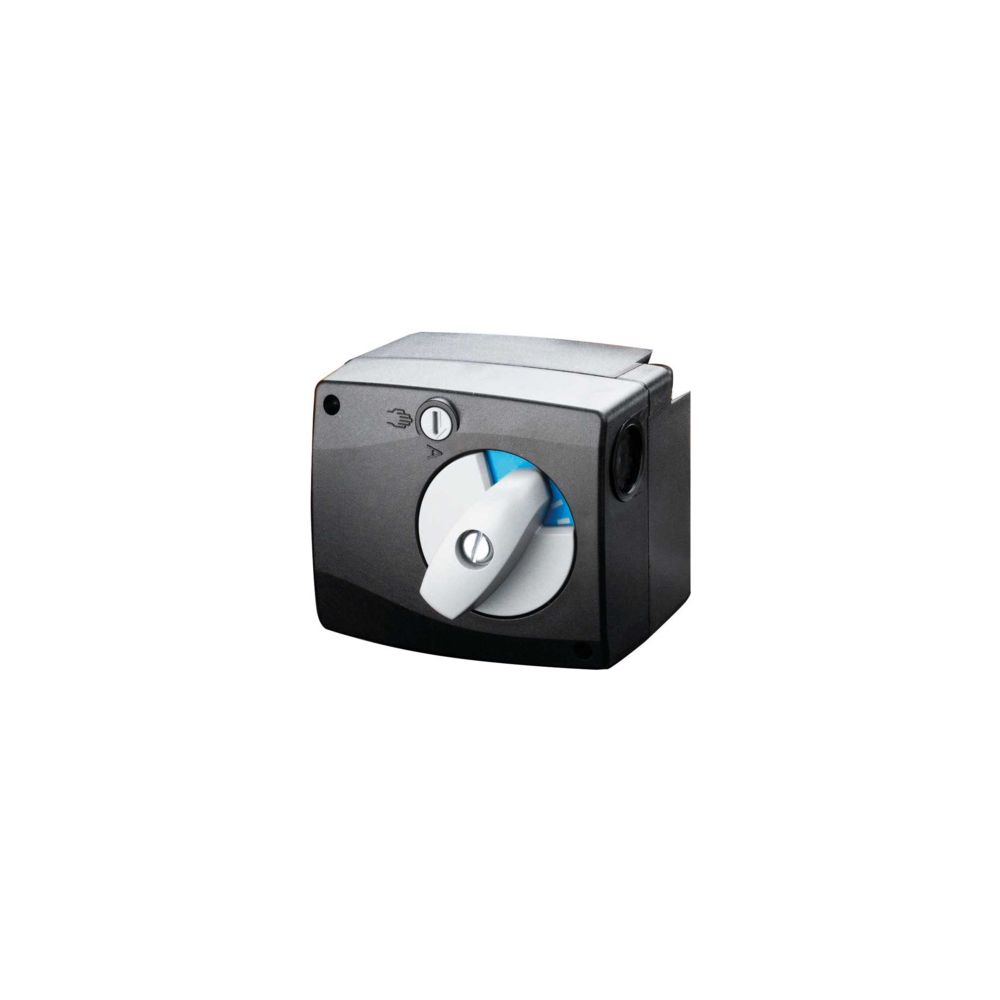

Oventrop Stellmotor 24V 0-10V für Regumat M3 DN 32/40/50

Der Oventrop Stellmotor NR24-533 ist ein präziser Antrieb für Drei- und Vierwegemischer in Heizungsanlagen. Er ist speziell für den Einsatz mit den Oventrop Regumat M3 Systemen in den Nennweiten DN 32, DN 40 und DN 50 konzipiert. Durch die Ansteuerung über ein 0-10 V-Signal lässt sich die Vorlauftemperatur exakt regeln, indem der Mischer je nach Drehrichtung den Vorlauf öffnet oder schließt. Das Gerät zeichnet sich durch eine robuste Bauweise aus Kunststoff und eine zuverlässige Funktionsweise aus.

Wie erfolgt die Ansteuerung und Regelung?

Der Stellmotor wird über handelsübliche Regelsysteme mit einem 0-10 V-Ausgang angesteuert. Bei einer rechtsdrehenden Bewegung steigt die Vorlauftemperatur an, da der Vorlauf geöffnet und der Bypass geschlossen wird. Bei einer linksdrehenden Bewegung fällt die Vorlauftemperatur entsprechend ab, bis der entgegengesetzte Endanschlag erreicht ist. Der Drehwinkel ist auf 90 Grad begrenzt. Sobald die Endanschläge erreicht sind, schaltet sich der Antrieb elektrisch ab und verbleibt in einem stromlosen Zustand.

Welche Funktionen bietet der Stellmotor im Betrieb?

Für eine hohe Betriebssicherheit sorgt die Möglichkeit der manuellen Bedienung. Bei Störungen des Regelsystems kann der Antrieb über einen integrierten Drehknopf einfach auf Handbetrieb umgestellt werden. Zudem verfügt das Gerät über einen mechanischen Standanzeiger, der die aktuelle Position des Mischers visualisiert. Die Installation gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder Spezialwerkzeug erforderlich ist. Mit einer Laufzeit von 140 Sekunden und einem Drehmoment von 10 Nm ist der Stellmotor für den zuverlässigen Einsatz in anspruchsvollen Heizungsinstallationen ausgelegt.

Technische Daten

• Betriebsspannung: 24 V 50 Hz
• Steuersignal: 0-10 V
• Drehmoment: 10 Nm
• Laufzeit: 140 s
• Schutzart: IP40
• Umgebungstemperatur: 0 °C bis +50 °C
• Anschlusskabellänge: 2,2 m
• Drehwinkel: 90 Grad
• Gehäusematerial: Kunststoff
• Aufnahmeleistung: 2,5 W

Der Oventrop Stellmotor NR24-533 bietet eine effiziente Lösung zur präzisen Regelung von Drei- und Vierwegemischern. Mit seiner 0-10 V-Ansteuerung, einem Drehmoment von 10 Nm und einer Laufzeit von 140 Sekunden ermöglicht er eine exakte Anpassung der Vorlauftemperatur. Die einfache Umstellung auf Handbetrieb und der mechanische Standanzeiger erhöhen die Flexibilität und Wartungsfreundlichkeit in der täglichen Anwendung. Dank der robusten Ausführung und der Schutzart IP40 ist der Antrieb eine langlebige Komponente für Regumat M3 Systeme.
