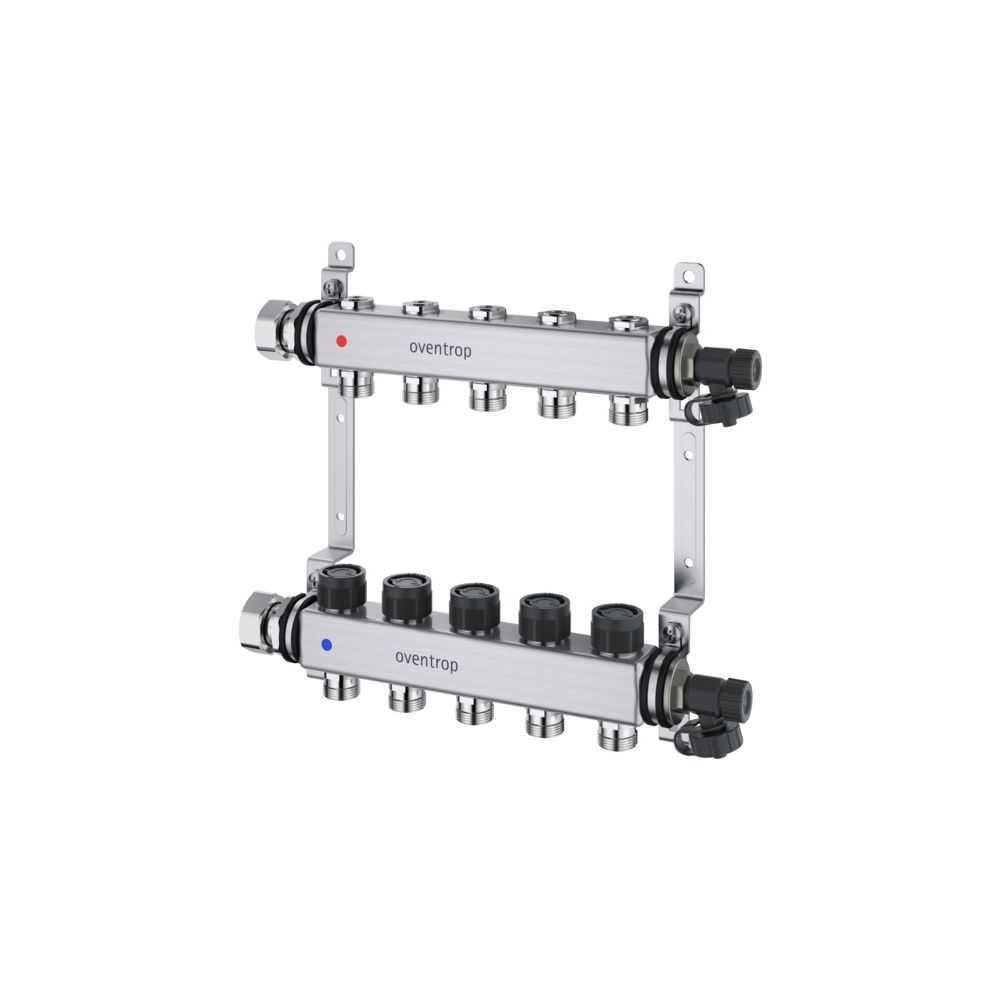

Oventrop Edelstahlverteiler 10 Heizkreise mit integriertem Reguliereinsatz, 1406560

Der Oventrop Edelstahl-Verteiler Multidis SF für 10 Heizkreise ist eine hochwertige Lösung für Flächenheizungs- und Kühlsysteme. Der vormontierte Verteiler zeichnet sich durch seine robuste Bauweise aus Edelstahl (1.4301) aus und ermöglicht eine präzise Steuerung der Durchflussmengen. Ausgestattet mit integrierten Reguliereinsätzen im Vorlauf sowie thermostatisierbaren Ventileinsätzen im Rücklauf, bietet er eine effiziente Basis für die Wärmeverteilung in Wohn- und Gewerbeobjekten. Die Installation erfolgt flexibel im Einbauschrank oder direkt an der Wand.

Wie ist der Multidis SF aufgebaut?

Der Heizkreisverteiler besteht aus einem Vorlauf- und einem Rücklaufbalken, die beide aus langlebigem Edelstahl gefertigt sind. Die Vorlaufbalken verfügen über integrierte Reguliereinsätze zur exakten hydraulischen Abgleichung der einzelnen Heizkreise. Im Rücklauf sind Ventileinsätze mit dem Standardmaß M 30 x 1,5 verbaut, die eine einfache Montage von Stellantrieben ermöglichen. Beide Balken sind mit vernickelten Einschraubstutzen ausgestattet, die über einen G 3/4 Außengewindeanschluss nach DIN EN 16313 Eurokonus verfügen und somit für gängige Klemmringverschraubungen geeignet sind.

Welche Anschlussmöglichkeiten bietet der Verteiler?

Für den Anschluss an das Rohrnetz verfügen beide Balken über ein G 1 Innengewinde, das den direkten Anschluss eines flachdichtenden Kugelhahnes erlaubt. Zur einfachen Wartung und Inbetriebnahme ist an jedem Balken ein Füll- und Entleerungshahn mit einem drehbaren Anschluss für Schlauchverschraubungen in der Größe DN15 integriert. Ein vernickelter Blindstopfen in G 3/4 schließt das System sicher ab. Die mitgelieferten Verteilerhalterungen aus verzinktem Stahl sorgen für eine stabile Befestigung, wobei die Rohrschellen gemäß DIN 4109 schallgedämmt ausgeführt sind.

Technische Daten

• Anzahl Heizkreise: 10
• Werkstoff: Edelstahl (1.4301)
• Anschluss Heizkreis: G 3/4 Außengewinde (Eurokonus)
• Anschluss Hauptleitung: G 1 Innengewinde
• Ventilanschluss: M 30 x 1,5
• Füll- und Entleerungshahn: DN15
• Schallschutz: DIN 4109 konform

Dieser Edelstahl-Verteiler überzeugt durch seine hochwertige Materialwahl und die durchdachte Konstruktion, die eine einfache Montage ohne Spezialwerkzeug ermöglicht. Mit 10 Heizkreisen und integrierten Reguliereinsätzen bietet das System eine zuverlässige Grundlage für eine effiziente Flächenheizung oder Kühlung. Die Kombination aus robustem Edelstahl, normgerechten Anschlüssen nach DIN EN 16313 und schallgedämmten Halterungen sorgt für eine langlebige und geräuscharme Installation in jedem Gebäude.

Lieferumfang

• 1x Oventrop Edelstahl-Verteiler 10 Kreise
• 2x Verteilerhalterungen aus verzinktem Stahl
