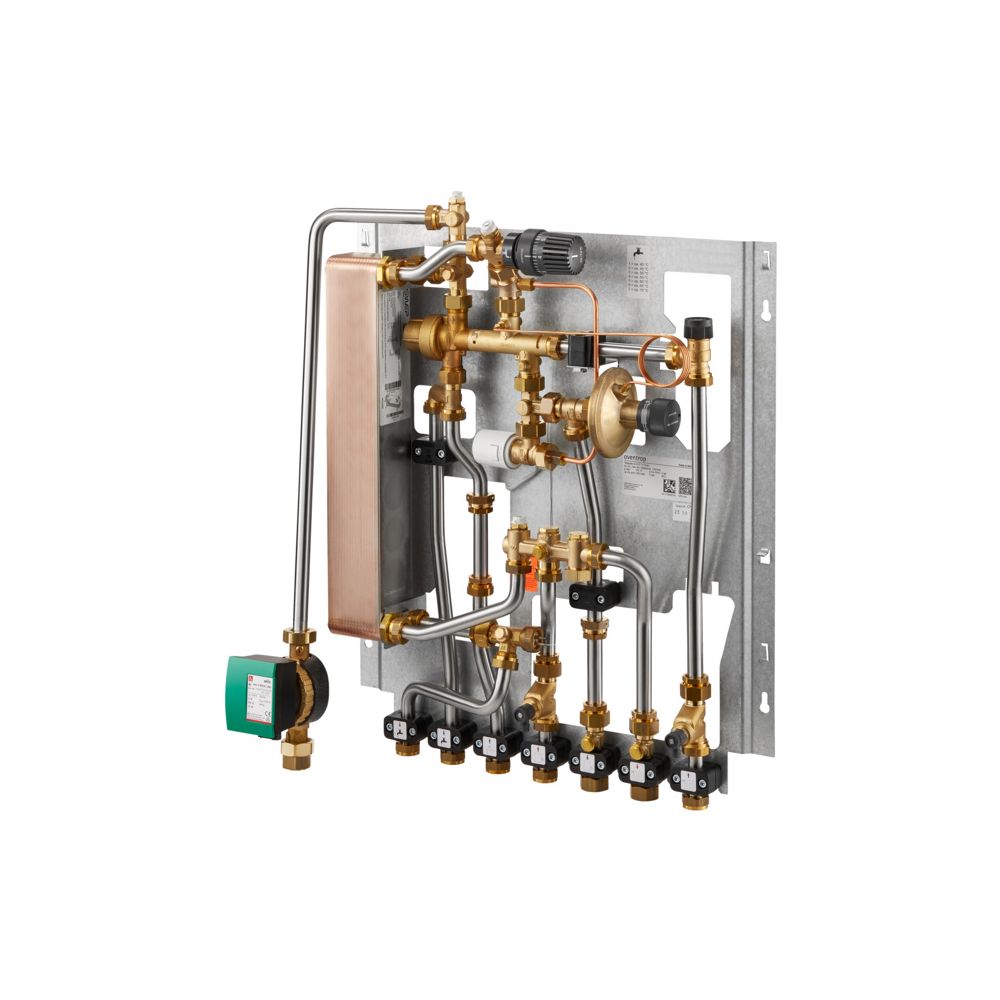

Oventrop Regudis W-HTF Wohnungsstation direkter Heizkreis 17 l/min, Wärmetauscher Kupfer., Trinkwasserzirkulationsleitung

Die Oventrop Regudis W-HTF Wohnungsstation ist eine kompakte, auf einem Halterungsblech vormontierte Einheit zur effizienten Versorgung von Wohnungen mit Trinkwasser und Wärme. Mit einer Zapfleistung von 17 Litern pro Minute und einem kupfergelöteten Edelstahl-Plattenwärmetauscher eignet sie sich ideal für die Anbindung von Fußbodenheizungen. Die Station verfügt über eine integrierte Einspritzschaltung zur präzisen Regelung der Vorlauftemperatur sowie eine zeitgesteuerte Trinkwasserzirkulationsleitung, die den Komfort bei der Warmwasserbereitstellung erhöht.

Wie ist die Wohnungsstation aufgebaut?

Die Regudis W-HTF ist als anschlussfertige Einheit konzipiert, die bereits dichtgeprüft ausgeliefert wird. Das Herzstück bildet der senkrecht eingebaute Plattenwärmetauscher, dessen Anordnung das Risiko von Verkalkungen minimiert. Zur Steuerung der Warmwasseraustrittstemperatur dient ein thermostatischer Regler mit einem schnell reagierenden Fühler. Der Trinkwasserkreis ist mit einem Proportionalmengenregler inklusive Vorrangschaltung und einer Kaltwasserdrosselscheibe ausgestattet, wobei alle relevanten Bauteile für eine lange Lebensdauer beschichtet sind. Die Rohrleitungen bestehen aus Edelstahl mit einem Durchmesser von 18 x 1 Millimeter.

Welche Funktionen bietet die Heizungsanbindung?

Für den Heizkreis bietet die Station ein Zonenventil zur Volumenstromeinstellung, das optional mit einem Stellantrieb erweitert werden kann. Ein Differenzdruckregelventil im Heizungsrücklauf sorgt auch bei schnellen Laständerungen während der Warmwasserzapfung für einen stabilen Betrieb. Zur einfachen Wartung und zum Schutz der Komponenten sind Schmutzfänger sowohl im Heizungsvorlauf als auch im Heizkreisrücklauf integriert. Zudem ermöglichen die vorhandenen Anschlüsse eine einfache Entlüftung und Entleerung des Heizkreises.

Wie erfolgt die Messung und Installation?

Die Station ist für eine unkomplizierte Montage vorbereitet. Sie bietet Passstücke für den Einbau eines Wärmezählers sowie eines Kaltwasserzählers im Format 110 Millimeter mit G 3/4 Anschlüssen. Ein Reduzierstück für den Fühleranschluss G 1/2 ermöglicht den Einsatz von direkt tauchenden Fühlern. Der Anschluss an die Versorgungsleitungen sowie an den Heiz- und Trinkwasserkreis der Wohnung erfolgt über sieben flachdichtende G 3/4 Überwurfmuttern.

Technische Daten

• Zapfleistung: 17 l/min
• Bauhöhe: 700 mm
• Baulänge: 577 mm
• Bautiefe: 110 mm
• Max. Arbeitsdruck: 10 bar
• Min. Kaltwasserdruck: 2,5 bar
• Min. Differenzdruck Versorgung: 300 mbar
• Zapftemperatur: 45 - 60 °C
• Nenndurchmesser Anschlüsse: G 3/4
• Material Wärmetauscher: Kupfergelöteter Edelstahl

Die Oventrop Regudis W-HTF Wohnungsstation überzeugt durch ihre robuste Bauweise und die effiziente Kombination aus Heizungsregelung und Trinkwassererwärmung. Mit einer Zapfleistung von 17 Litern pro Minute und der integrierten Zirkulationsleitung stellt sie eine zuverlässige Lösung für moderne Wohnkonzepte dar. Die vormontierte Einheit auf Halterungsblech vereinfacht die Installation erheblich, während hochwertige Komponenten wie der kupfergelötete Wärmetauscher und das Differenzdruckregelventil einen stabilen und wartungsarmen Betrieb sicherstellen.
