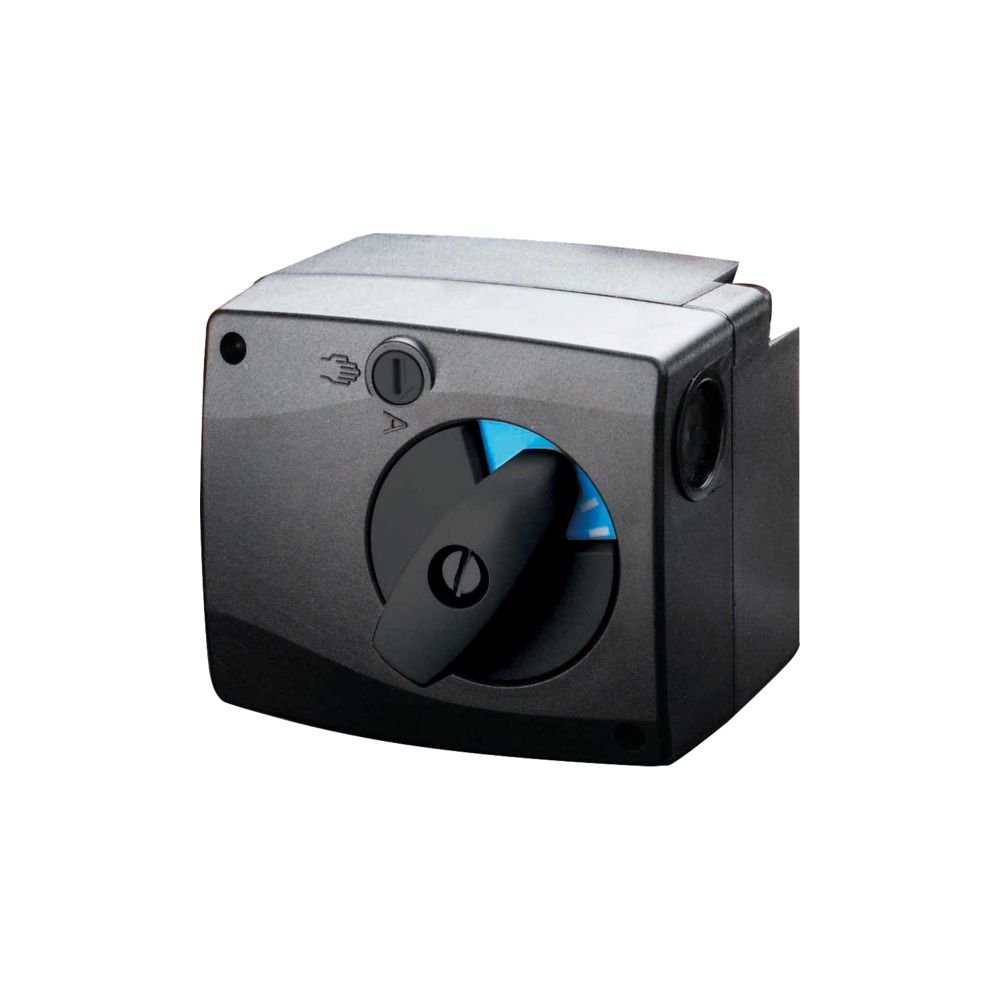

Oventrop Stellmotor 230V 3-Punkt für Regumat M3 DN 25, Baujahr ab 2015

Der Oventrop Stellmotor NR230-507 ist ein motorischer Antrieb für Drei- und Vierwegemischer, der speziell für die Regumat M3 DN 25 Armaturengruppen ab dem Baujahr 2015 konzipiert ist. Er lässt sich über handelsübliche Regelsysteme mit 3-Punkt-Ausgang ansteuern und ermöglicht eine präzise Regelung der Vorlauftemperatur in Heizungssystemen.

Wie erfolgt die Ansteuerung des Stellmotors?

Die Ansteuerung erfolgt über Regelsysteme mit 3-Punkt-Ausgang. Bei einer rechtsdrehenden Bewegung steigt die Vorlauftemperatur an, bis der Motorendanschlag erreicht ist, wobei der Vorlauf geöffnet und der Bypass geschlossen wird. Bei einer linksdrehenden Verfahrrichtung fällt die Vorlauftemperatur ab, bis der entgegengesetzte Endanschlag erreicht ist. In dieser Position ist der Vorlauf geschlossen und der Bypass geöffnet.

Welche Funktionen bietet der Antrieb im Betrieb?

Der Drehwinkel ist auf 90 Grad begrenzt. Sobald die Endanschläge erreicht sind, schaltet sich der Antrieb elektrisch ab und verbleibt in einem stromlosen Zustand. Für den Fall von Störungen im Regelsystem ist der Stellmotor mit einem Drehknopf ausgestattet, der eine manuelle Bedienung ermöglicht. Die Montage erfolgt mittels der beiliegenden Montageplatte und des Adapters.

Technische Daten

• Hersteller-Artikelnummer: 1357093
• Betriebsspannung: 230 V, 50 Hz
• Aufnahmeleistung: 2,5 W
• Drehmoment: 5 Nm
• Laufzeit: 140 s
• Drehwinkel: 90 Grad
• Umgebungstemperatur: 0 °C bis +50 °C
• Anschlusskabellänge: 2,2 m

Dieser Stellmotor stellt eine effiziente Lösung für die präzise Temperaturregelung in Heizungsanlagen dar. Durch das Drehmoment von 5 Nm und die zuverlässige 3-Punkt-Ansteuerung bei einer Leistungsaufnahme von 2,5 W unterstützt er den optimalen Betrieb der Regumat M3 DN 25 Einheiten ab Baujahr 2015. Die manuelle Umstellmöglichkeit und die automatische Abschaltung bei Erreichen der Endanschläge tragen zur Betriebssicherheit bei.
