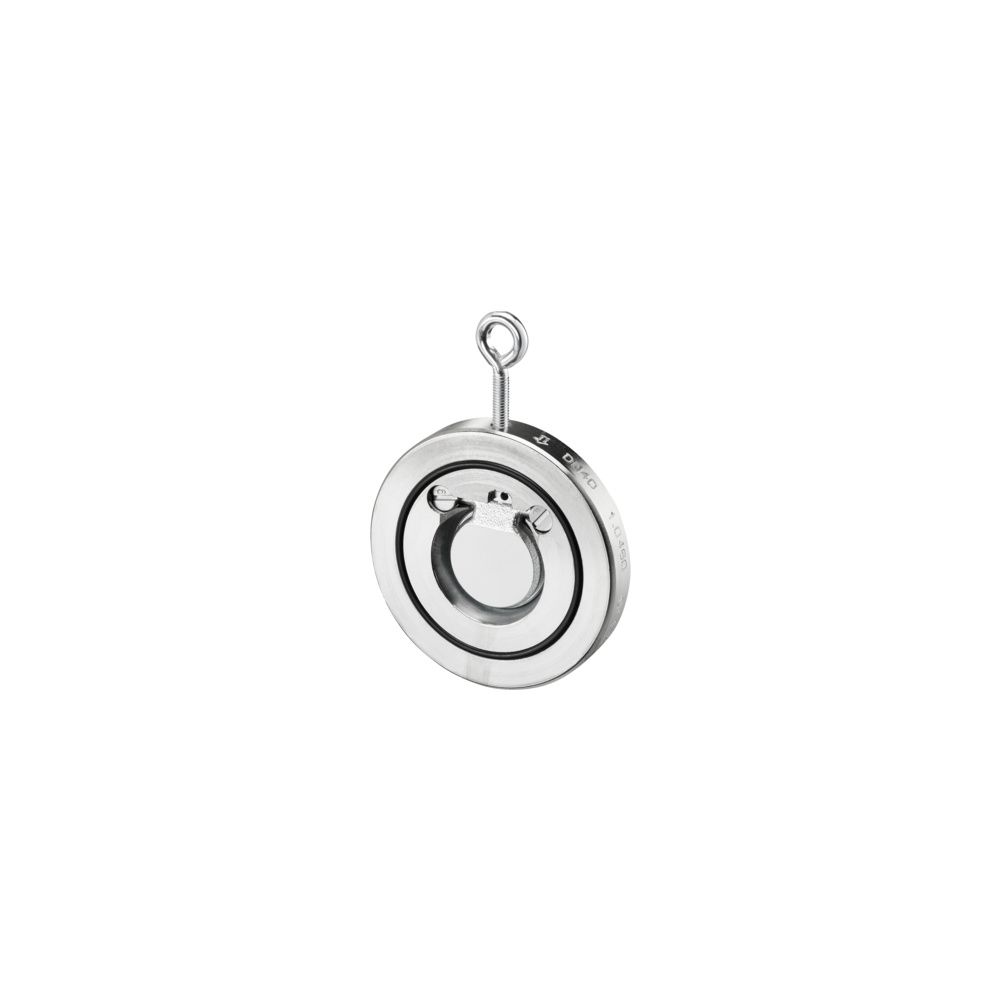

Oventrop Rückschlagklappe PN 16 Stahl DN 450 Zwischenbauausführung

Die Oventrop Rückschlagklappe in Zwischenbauausführung ist eine robuste Lösung für den Einsatz in Rohrnetzen, die für den Betrieb mit nicht aggressiven Flüssigkeiten konzipiert wurde. Mit einer Druckstufe von PN 16 und einem Nenndurchmesser von DN 450 eignet sich dieses Bauteil für anspruchsvolle hydraulische Anwendungen. Die Konstruktion aus verzinktem Stahl in Kombination mit einer EPDM-Dichtung sorgt für eine zuverlässige Funktion in verschiedenen industriellen und gebäudetechnischen Systemen.

Wie erfolgt die Montage der Rückschlagklappe?

Die Rückschlagklappe ist für die Montage zwischen Flanschen nach EN 1092-2 ausgelegt. Aufgrund der Zwischenbauausführung gestaltet sich der Einbau effizient, da keine speziellen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich sind. Die Klappe kann sowohl in horizontaler als auch in vertikaler Einbaulage in das Rohrnetz integriert werden. Bei einer vertikalen Durchflussrichtung ist jedoch zu beachten, dass der Einbau nur zulässig ist, wenn sich die Klappe nach oben öffnen lässt. Bei horizontalem Durchfluss muss die Klappenaufhängung zwingend oben positioniert sein, um eine einwandfreie Funktion sicherzustellen.

Welche Einsatzbedingungen sind zu beachten?

Das Ventil ist als Scharnierklappe ausgeführt und für den Einsatz mit nicht aggressiven Medien optimiert. Die maximale Durchflussgeschwindigkeit ist auf 3 m/s begrenzt. Der Betriebstemperaturbereich erstreckt sich von -10 °C bis zu einer maximalen Mediumtemperatur von 120 °C im Dauerbetrieb. Die Verwendung von EPDM als Dichtungsmaterial unterstützt die Langlebigkeit und Dichtigkeit der Komponente unter den spezifizierten Betriebsbedingungen. Eine Schließfeder ist bei diesem Modell nicht vorhanden.

Technische Daten

• Nenndurchmesser: DN 450
• Druckstufe: PN 16
• Ventilform: Scharnierklappe
• Material Gehäuse: Verzinkter Stahl
• Material Klappe: Verzinkter Stahl
• Dichtungsmaterial: EPDM
• Max. Durchflussgeschwindigkeit: 3 m/s
• Min. Mediumtemperatur: -10 °C
• Max. Mediumtemperatur: 120 °C
• Baulänge: 52 mm

Die Oventrop Rückschlagklappe bietet eine zuverlässige Absicherung für Rohrnetze mit nicht aggressiven Flüssigkeiten. Durch die robuste Ausführung aus verzinktem Stahl und die EPDM-Dichtung ist sie für einen Temperaturbereich von -10 °C bis 120 °C ausgelegt. Mit einem Nenndurchmesser von DN 450 und einer Druckstufe von PN 16 erfüllt sie die Anforderungen für den Zwischenbau zwischen Flanschen nach EN 1092-2. Die einfache Montage ohne Spezialwerkzeug macht sie zu einer effizienten Komponente für professionelle hydraulische Installationen.
