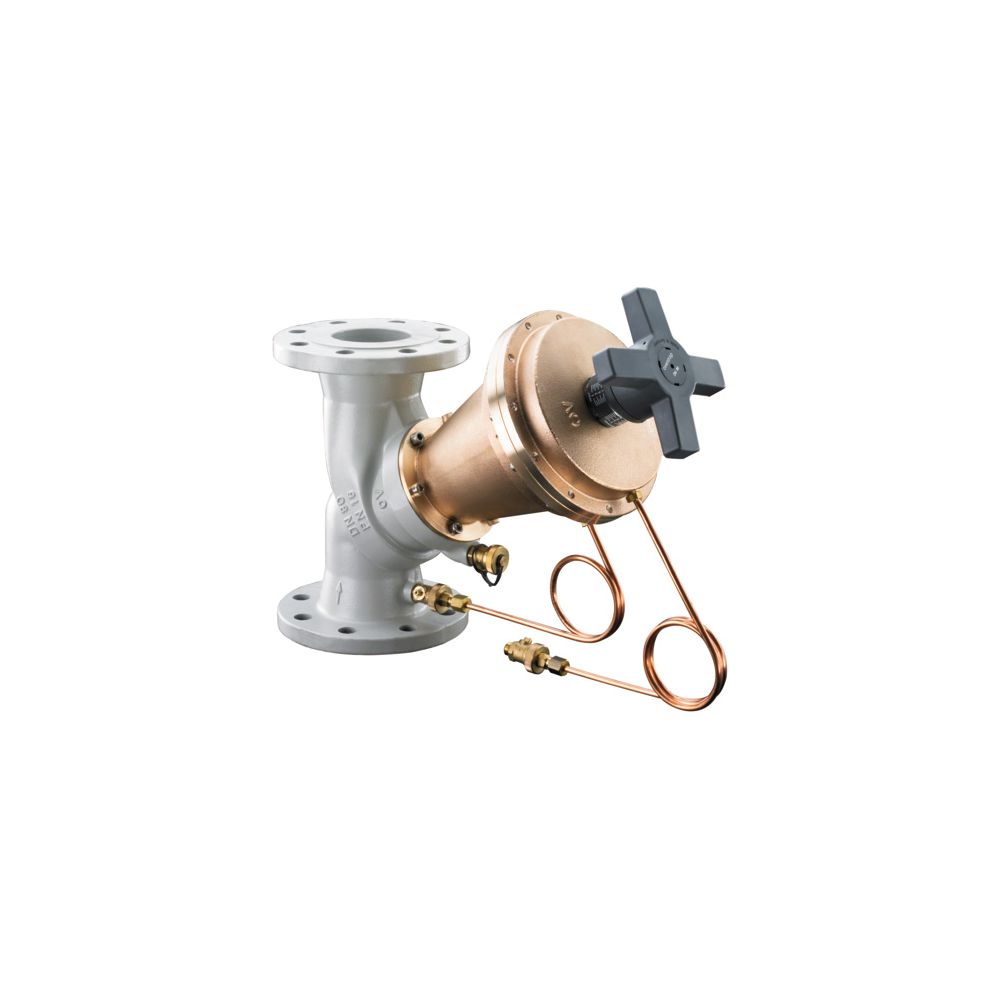

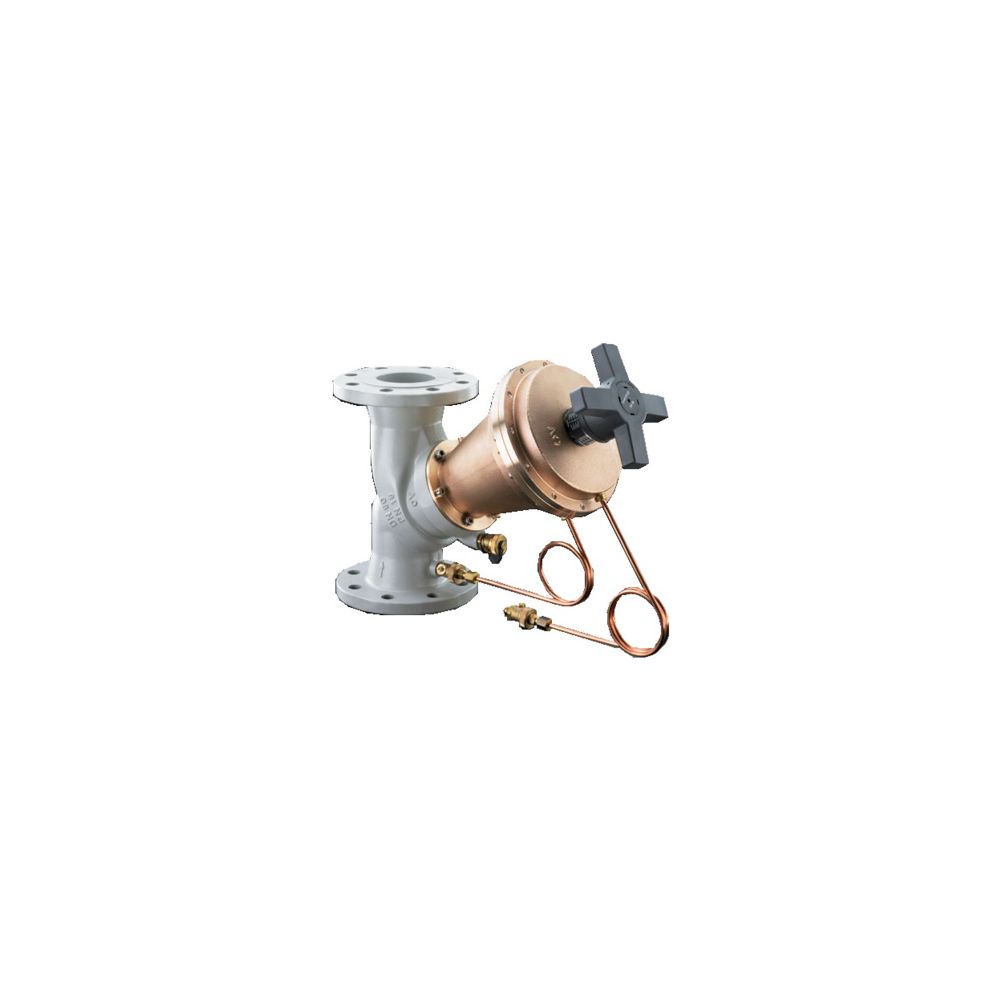

Oventrop Hydromat DF Differenzdruckregler DN 100 PN 16 Flansch, 200-1000mbar,GG Rotguss

Der Oventrop Hydromat DFC ist ein Differenzdruckregler in der Ausführung DN 100 PN 16, der als ohne Hilfsenergie arbeitender Proportionalregler für den Einsatz in geschlossenen Zentralheizungs- und Kühlanlagen konzipiert ist. Das Ventil ermöglicht eine präzise Differenzdruckregelung in Alt- und Neubauten und ist für den Einbau im Rücklauf vorgesehen. Neben der Hauptfunktion der Druckregelung bietet das System zusätzliche Möglichkeiten zum Absperren, Füllen und Entleeren der Anlage.

Wie arbeitet der Hydromat DFC im System?

Das Differenzdruckregelventil hält den Differenzdruck in der Anlage konstant auf einem voreingestellten Sollwert. Steigt der Differenzdruck innerhalb des Systems an, reagiert der Ventilkegel automatisch durch eine Bewegung in Schließstellung. Dies stellt sicher, dass der gewünschte Differenzdruck innerhalb eines definierten Proportionalbandes stabil bleibt. Der Sollwert ist stufenlos einstell- und blockierbar, was eine flexible Anpassung an die jeweiligen Anlagenanforderungen ermöglicht.

Welche konstruktiven Merkmale zeichnen das Ventil aus?

Die Konstruktion ist auf Langlebigkeit und Wartungsfreiheit ausgelegt. Das Kopfstück besteht aus Rotguss, während die Spindel aus entzinkungsbeständigem Messing gefertigt ist. Der Ventilkegel aus Edelstahl sorgt in Kombination mit der EPDM-Dichtung für eine zuverlässige Abdichtung. Die Spindelabdichtung ist durch einen doppelten O-Ring aus EPDM wartungsfrei ausgeführt. Alle für die Bedienung relevanten Funktionselemente sind an der Handradseite angeordnet, was die Handhabung bei der Installation und Wartung vereinfacht.

Technische Daten

• Nenndurchmesser: DN 100
• Druckstufe: PN 16
• Sollwertbereich: 200-1000 mbar
• Anschlussart: Flansch nach DIN EN 1092-2
• Kvs-Wert: 110
• Baulänge: DIN EN 558-1, Grundreihe 1
• Werkstoff Gehäuse: Grauguss (GG 25 / GJL-250)
• Werkstoff Kopfstück: Rotguss
• Werkstoff Kegel: Edelstahl
• Kapillarrohrlänge: 1 m

Der Oventrop Hydromat DFC überzeugt durch seine robuste Bauweise aus Grauguss und Rotguss sowie seine präzise Regelcharakteristik. Mit einem einstellbaren Sollwert von 200 bis 1000 mbar und einem Kvs-Wert von 110 eignet sich das Ventil ideal für anspruchsvolle hydraulische Abgleiche in großen Heiz- und Kühlsystemen. Die einfache Bedienung über das Handrad sowie die integrierten Funktionen zum Absperren und Entleeren machen es zu einer effizienten Lösung für eine stabile Differenzdruckregelung.

Lieferumfang

• 1x Oventrop Hydromat DFC Differenzdruckregler
• 1x Anschlusssatz
