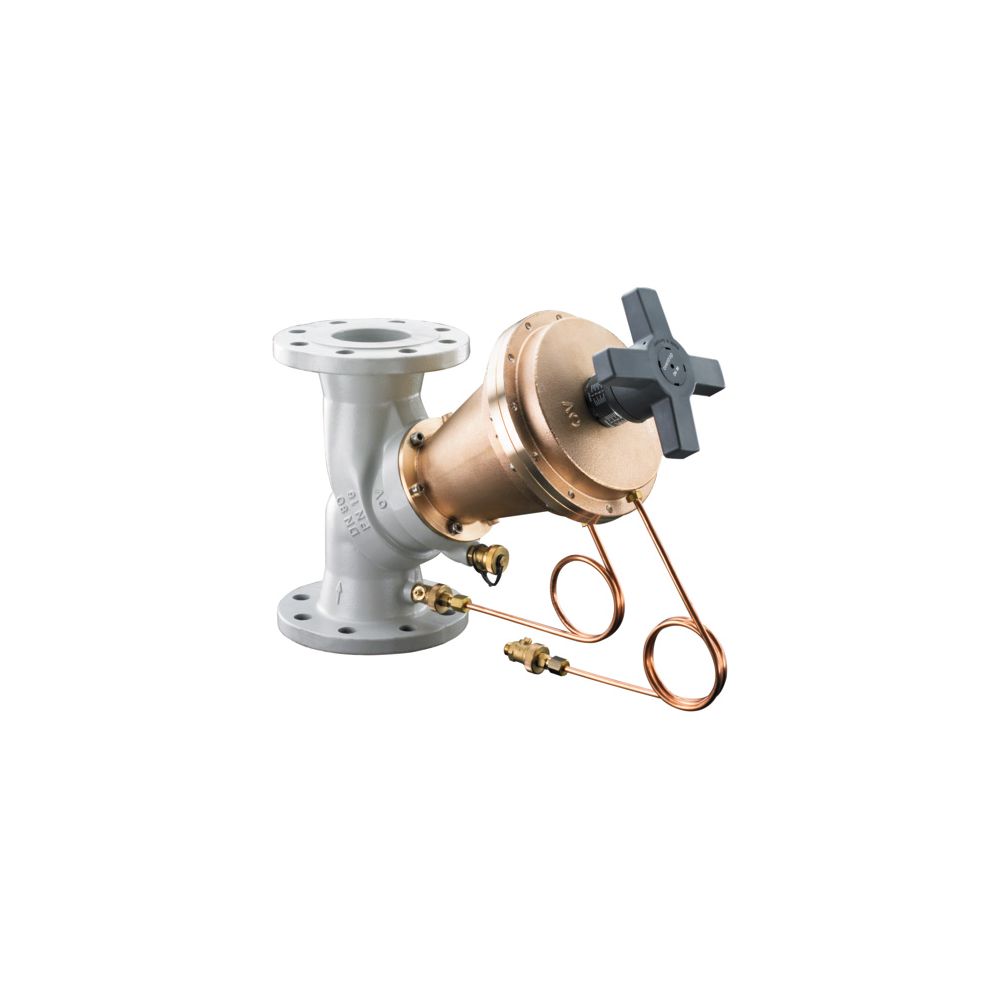

Oventrop Hydromat DF Differenzdruckregler DN 125 PN 16 Flansch,400-1800mbar, GG Rotguss

Der Oventrop Hydromat DFC ist ein Differenzdruckregler für den Einsatz in zentralen Heizungs- und Kühlanlagen mit geschlossenen Kreisläufen. Als ohne Hilfsenergie arbeitender Proportionalregler sorgt das Ventil für eine präzise Differenzdruckregelung in Alt- und Neubauten. Mit einer Nennweite von DN 125 und einer Druckstufe von PN 16 ist das aus Grauguss gefertigte Ventil für den Einbau im Rücklauf konzipiert, um den Differenzdruck konstant auf dem gewünschten Sollwert zu halten.

Wie arbeitet der Hydromat DFC im System?

Das Differenzdruckregelventil fungiert als automatischer Proportionalregler. Sobald der Differenzdruck in der Anlage ansteigt, bewegt sich der Ventilkegel in die Schließstellung und stabilisiert den Differenzdruck innerhalb eines definierten Proportionalbandes. Der Sollwert lässt sich stufenlos im Bereich von 400 bis 1800 mbar einstellen und bei Bedarf blockieren. Alle für die Bedienung relevanten Funktionselemente sind an der Handradseite angeordnet, was die Handhabung im laufenden Betrieb vereinfacht.

Welche weiteren Funktionen bietet das Ventil?

Neben der primären Regelaufgabe unterstützt der Hydromat DFC zusätzliche Funktionen wie das Absperren, Füllen und Entleeren der Anlage. Die Konstruktion zeichnet sich durch hochwertige Materialien aus: Das Kopfstück besteht aus Rotguss, die Spindel aus entzinkungsbeständigem Messing und der Kegel aus Edelstahl. Eine wartungsfreie Spindelabdichtung durch einen doppelten EPDM-O-Ring trägt zur Langlebigkeit bei. Die Baulänge entspricht der DIN EN 558-1, Grundreihe 1, und der Anschluss erfolgt beiderseits über Flansche nach DIN EN 1092-2.

Technische Daten

• Nennweite: DN 125
• Druckstufe: PN 16
• Einstellbereich: 400 bis 1800 mbar
• Kvs-Wert: 145
• Anschlussart: Flansch nach DIN EN 1092-2
• Werkstoff Gehäuse: Grauguss (GJL-250)
• Werkstoff Kegel: Edelstahl
• Werkstoff Spindel: Entzinkungsbeständiges Messing
• Dichtung: EPDM
• Baulänge: DIN EN 558-1, Grundreihe 1

Der Oventrop Hydromat DFC überzeugt durch seine robuste Bauweise aus Grauguss und Edelstahl sowie seine präzise Regelcharakteristik ohne Hilfsenergie. Mit einem einstellbaren Sollwert von 400 bis 1800 mbar und einem Kvs-Wert von 145 bietet er eine zuverlässige Lösung für die zentrale Differenzdruckregelung in anspruchsvollen Heiz- und Kühlsystemen. Die einfache Bedienung über das Handrad sowie die integrierten Funktionen zum Absperren und Entleeren machen ihn zu einer effizienten Komponente für den hydraulischen Abgleich.

Lieferumfang

• 1x Oventrop Hydromat DFC Differenzdruckregler
• 1x Anschlusssatz mit Kapillarrohr (1 m)
