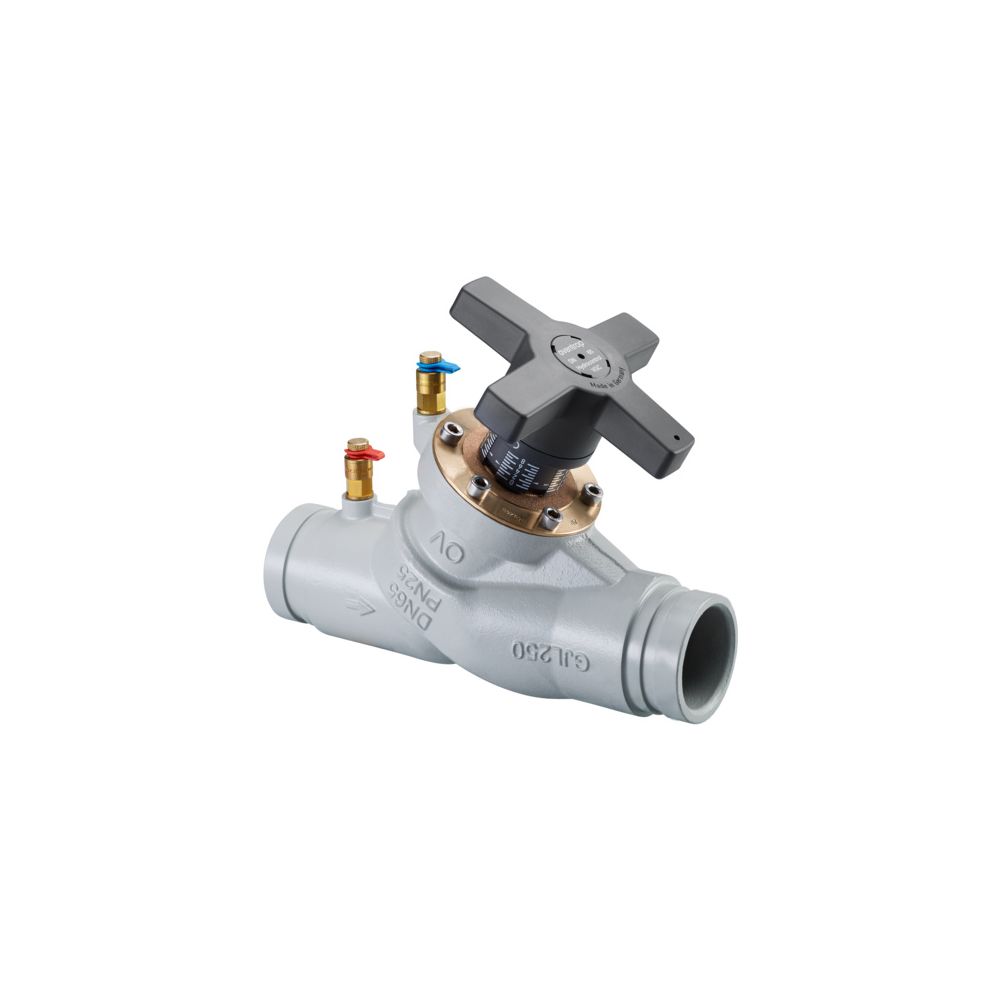

Oventrop Hydrocontrol VGC Strangregulierventil DN 100 Rollnutanschluss 114,3mm, PN 25 GG 25

Das Oventrop Hydrocontrol VGC Strangregulierventil in der Nennweite DN 100 ist eine robuste Armatur für den hydraulischen Abgleich in Heizungsanlagen. Das Ventil in Schrägsitzausführung ermöglicht eine präzise, stufenlose Voreinstellung mittels Hubbegrenzung, die jederzeit kontrollierbar und plombierbar ist. Mit einem Rollnutanschluss von 114,3 mm ist es für die gängigen Kupplungssysteme von Victaulic und Grinell ausgelegt und für einen Betriebsdruck bis PN 25 geeignet.

Wie ist das Hydrocontrol VGC aufgebaut?

Das Ventilgehäuse besteht aus Grauguss (GG 25), während das Kopfstück und der Kegel aus Rotguss gefertigt sind. Die Spindel besteht aus entzinkungsbeständigem Messing und wird durch einen doppelten O-Ring aus EPDM wartungsfrei abgedichtet. Der Kegel ist mit einer Dichtung aus PTFE ausgestattet. Alle wesentlichen Funktionselemente sind an der Handradseite angeordnet, was die Bedienung in der Anlage vereinfacht. Messventil und F+E-Kugelhahn sind untereinander austauschbar.

Welche Vorteile bietet die Voreinstellung?

Die stufenlose Voreinstellung ermöglicht eine exakte hydraulische Einregulierung von Heizungsanlagen. Durch die integrierte Hubbegrenzung bleibt der eingestellte Wert auch nach einer Absperrung des Ventils erhalten. Dies unterstützt eine effiziente Verteilung der Volumenströme im System. Die Bedienung erfolgt manuell über das 160 mm große Handrad, wobei der aktuelle Einstellwert über einen Standanzeiger abgelesen werden kann.

Technische Daten

• Nenndurchmesser: DN 100
• Anschluss: Rollnut 114,3 mm
• Druckstufe: PN 25
• Kvs-Wert: 201
• Werkstoff Gehäuse: Grauguss GG 25
• Bedienhöhe: 244 mm
• Handraddurchmesser: 160 mm
• Medium: Heizungswasser

Das Oventrop Hydrocontrol VGC Strangregulierventil bietet eine langlebige Lösung für den hydraulischen Abgleich in Heizungssystemen. Durch die Kombination aus hochwertigen Materialien wie Grauguss und Rotguss sowie der präzisen Voreinstellbarkeit mit einem Kvs-Wert von 201 ermöglicht es eine effiziente Anlagenhydraulik. Die Montage mittels Rollnutanschluss und die wartungsfreie Spindelabdichtung machen es zu einer zuverlässigen Komponente für den professionellen Einsatz in der Gebäudetechnik.

Lieferumfang

• 1x Oventrop Hydrocontrol VGC Strangregulierventil DN 100
• 2x Messventile G 1/4 Nadeltechnik
