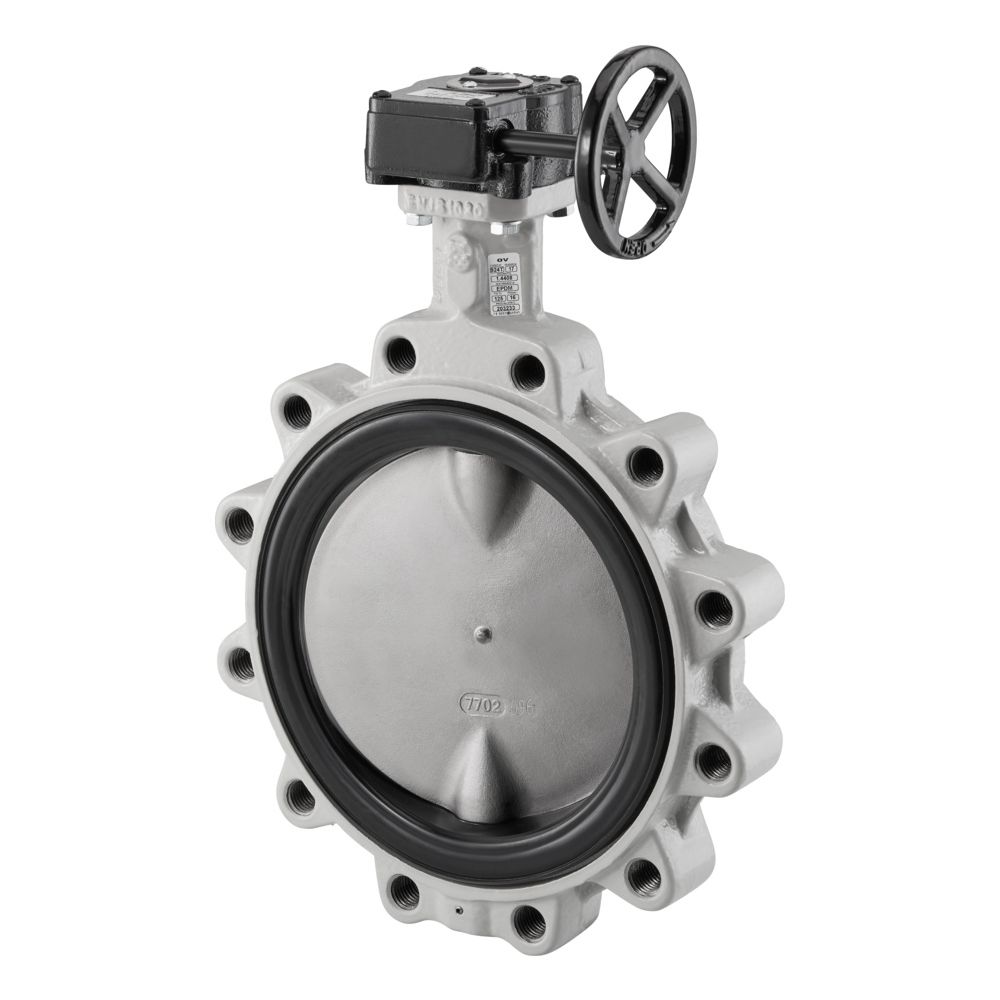

Oventrop Mittelflansch Absperrklappe mit Getriebe PN 16 EPDM Dichtung, DN 450

Die Oventrop Mittelflansch-Absperrklappe in der Nennweite DN 450 ist eine robuste Armatur für den industriellen Einsatz, die durch ihre präzise Getriebeübersetzung überzeugt. Sie ist für den Einbau zwischen Flanschen gemäß DIN EN 1092-2 ausgelegt und eignet sich für einen maximalen Betriebsdruck von 16 bar. Dank der hochwertigen Materialkombination aus Sphäroguss und Edelstahl sowie der EPDM-Dichtung bietet sie eine zuverlässige Lösung für anspruchsvolle hydraulische Systeme.

Welche konstruktiven Merkmale zeichnen die Absperrklappe aus?

Die Absperrklappe ist in einer zentrischen Mittelflanschausführung gefertigt, die eine einfache Integration in bestehende Rohrleitungssysteme ermöglicht. Das Gehäuse besteht aus widerstandsfähigem Sphäroguss (EN-GJS-400-15), während die Spindel aus Edelstahl (AISI420) und die Scheibe aus Edelstahl (AISI316) gefertigt sind. Ein besonderes Merkmal ist der verlängerte Ansatz, der eine fachgerechte Isolierung der Armatur unterstützt. Die Bedienung erfolgt komfortabel über ein Handrad, was eine präzise Steuerung des Durchflusses ermöglicht.

Für welche Einsatzbedingungen ist das Ventil geeignet?

Mit einer Betriebstemperatur von -20 °C bis +120 °C deckt die Absperrklappe ein breites Anwendungsspektrum ab. Die EPDM-Dichtung sorgt für eine zuverlässige Abdichtung innerhalb der spezifizierten Druckstufe von PN 16. Die Konstruktion ist für den Einbau zwischen Flanschen nach PN 16 ausgelegt und erfordert keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge für die Montage, was die Handhabung in der Praxis effizient gestaltet.

Technische Daten

• Nenndurchmesser: DN 450
• Druckstufe: PN 16
• Gehäusematerial: Sphäroguss (EN-GJS-400-15)
• Dichtungsmaterial: EPDM
• Betriebstemperatur: -20 °C bis +120 °C
• Baulänge: 114 mm
• Bedienung: Handrad
• Handraddurchmesser: 450 mm
• Rohraußendurchmesser: 616 mm
• Klappenentwurf: zentrisch

Die Oventrop Absperrklappe DN 450 vereint Langlebigkeit durch hochwertige Materialien wie Edelstahl und Sphäroguss mit einer hohen Funktionalität bei einem Betriebsdruck von bis zu 16 bar. Durch die einfache Handhabung mittels Getriebe und Handrad sowie die Eignung für Temperaturen bis 120 °C stellt sie eine leistungsfähige Komponente für hydraulische Anlagen dar. Die robuste Bauweise und die normgerechte Auslegung nach DIN EN 1092-2 ermöglichen eine sichere und effiziente Absperrung in anspruchsvollen Rohrleitungssystemen.
