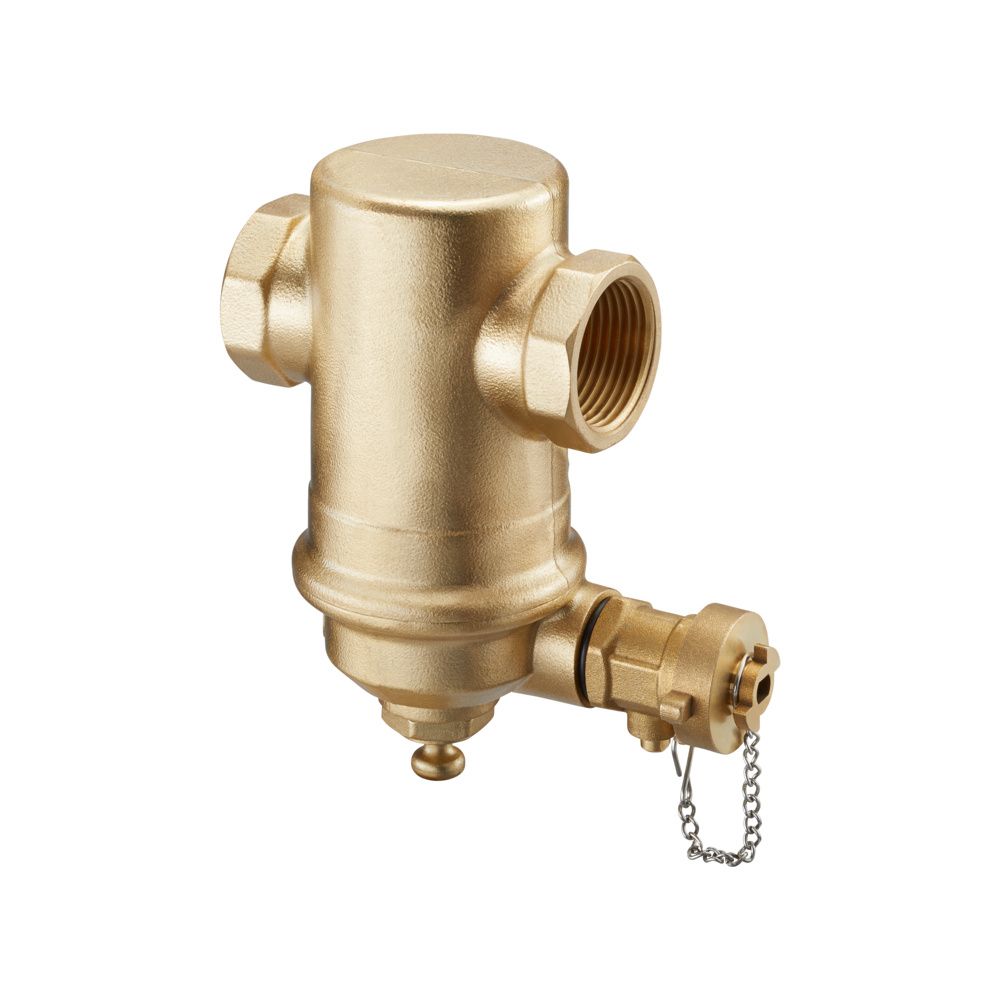

Oventrop Schlammabscheider DN 32 PN 16 horiziontale Einbaulage, mit Magnetitabscheider

Der Oventrop Schlammabscheider DN 32 PN 16 ist eine effiziente Lösung zur kontinuierlichen Entfernung kleinster Schmutzpartikel aus Zentralheizungs- und Kühlanlagen. Durch seine Konstruktion aus Messing und die horizontale Einbaulage eignet er sich für geschlossene Kreisläufe. Das Gerät zeichnet sich durch einen geringen Durchflusswiderstand aus und sorgt durch den Magnetitabscheider für eine Reinigung des Anlagenwassers.

Wie arbeitet der Schlammabscheider?

Das Wirkprinzip basiert auf einer Kombination aus mechanischer Abscheidung und magnetischer Unterstützung. Ein starker Magnet hält magnetische Partikel, wie Magnetit, gezielt fest. Beim Herausziehen des Magneten lösen sich diese Partikel und sinken in den Sumpf des Abscheiders. Von dort aus lassen sie sich über einen Kugelhahn einfach und ohne Betriebsunterbrechung ausspülen. Dies ermöglicht eine kontinuierliche Wartung der Anlage, ohne den laufenden Betrieb zu beeinträchtigen.

Für welche Anlagen ist das Gerät geeignet?

Der Schlammabscheider ist für den Einsatz in geschlossenen Zentralheizungs- und Kühlsystemen konzipiert. Er ist für den Betrieb mit nicht aggressiven, ungefährlichen Flüssigkeiten wie Wasser oder Wasser-Glykol-Gemischen gemäß VDI 2035 oder ÖNORM 5195 ausgelegt. Die Installation ist unkompliziert und erfordert keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge, was die Integration in hydraulische Systeme erleichtert.

Technische Daten

• Nenndurchmesser: DN 32
• Anschluss: Rp 1 1/4
• Druckstufe: PN 16
• Einbaulage: horizontal
• Baulänge: 88 mm
• Durchflussleistung: 3,7 m³/h
• Material: Messing
• Wirkprinzip: Magnet
• Systemeignung: geschlossene Heizungs- und Kühlanlagen

Dieser Schlammabscheider von Oventrop bietet eine Methode zur Reinhaltung von Heiz- und Kühlkreisläufen. Mit einer Durchflussleistung von 3,7 m³/h und der Ausführung für PN 16 Druckstufen stellt er eine Komponente für die Anlagentechnik dar. Die einfache Wartung durch den Magnetitabscheider und die unkomplizierte Montage machen ihn zu einer effizienten Wahl für den Schutz sensibler Systemkomponenten vor Verschmutzungen und magnetischen Ablagerungen.
