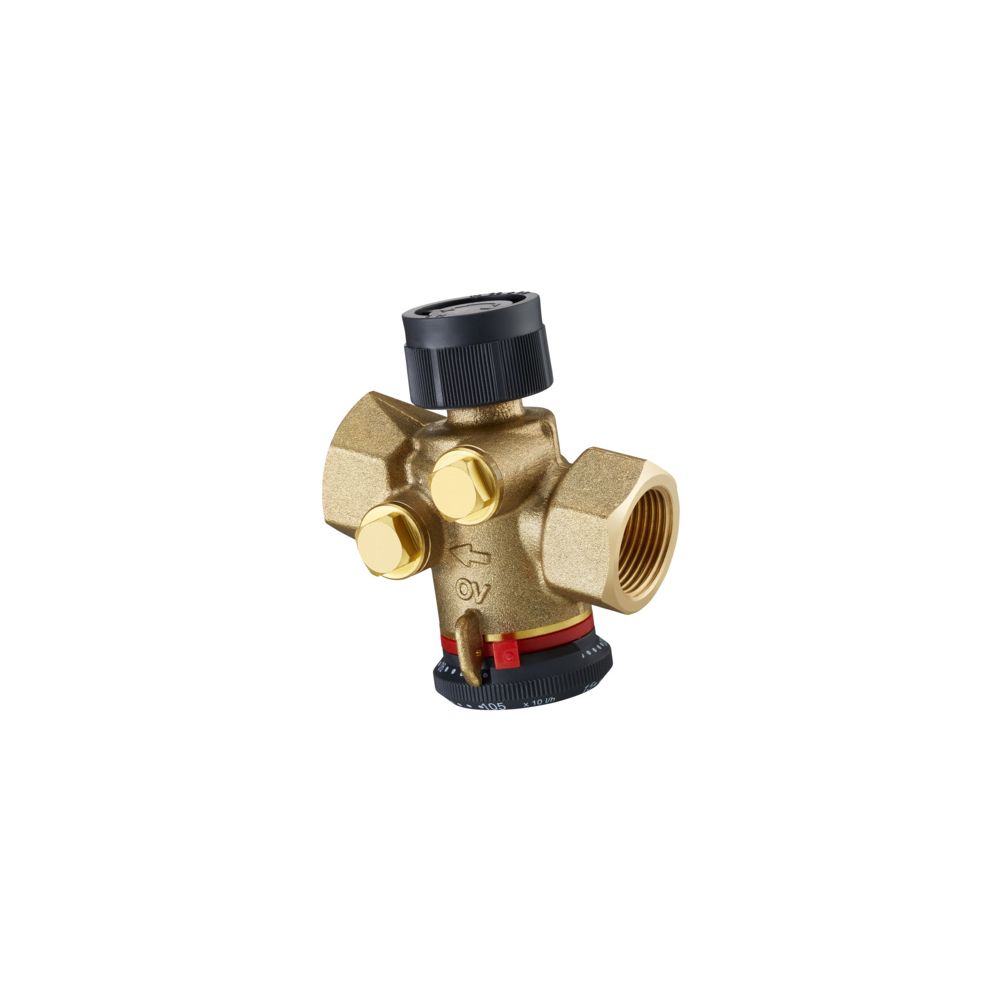

Oventrop Regulierventil Cocon QTZ ohne Messventile, DN 20 beidseitig Innengewinde,150-1050l/h

Das Oventrop Regulierventil Cocon QTZ ist eine effiziente Ventilkombination, die einen automatisch arbeitenden Durchflussregler mit einem präzisen Regelventil vereint. Mit einem Nenndurchmesser von DN 20 und einem einstellbaren Volumenstrom von 150 bis 1050 l/h eignet sich das Ventil ideal für den hydraulischen Abgleich in geschlossenen Heiz- und Kühlsystemen. Es findet Anwendung in Zentralheizungsanlagen, Fußbodenheizungen sowie in Fan-Coil-Anlagen, Kühldecken und Gebläsekonvektoren.

Wie funktioniert das Cocon QTZ Regulierventil?

Die Ventilkombination ermöglicht eine automatische Durchflussregelung, indem sie eine manuelle Sollwertvorgabe mit einer variablen Durchflusssteuerung kombiniert. Das Regelventil ist für die Aufnahme von Stellantrieben, Temperaturreglern oder Handregulierköpfen ausgelegt, wobei der Anschluss über ein M 30 x 1,5 Gewinde erfolgt. Durch diese Flexibilität lässt sich neben dem hydraulischen Abgleich auch die Raumtemperatur durch eine gezielte Veränderung des Durchflusses steuern. Die Installation gestaltet sich unkompliziert, da keine Spezialwerkzeuge erforderlich sind.

Welche technischen Eigenschaften zeichnen das Ventil aus?

Das Gehäuse besteht aus entzinkungsbeständigem Messing, was eine hohe Beständigkeit in geschlossenen Wasserkreisläufen sicherstellt. Das Ventil ist für den Betrieb mit Wasser sowie Glykolmischungen ausgelegt und hält einem maximalen Differenzdruck von 400 kPa stand. Der zulässige Temperaturbereich für den Dauerbetrieb erstreckt sich von -10 °C bis 120 °C bei einer Druckstufe von PN 16. Diese robuste Konstruktion ermöglicht eine zuverlässige Funktion in anspruchsvollen hydraulischen Systemen.

Das Oventrop Cocon QTZ Regulierventil bietet eine präzise Lösung für den hydraulischen Abgleich und die Temperaturregelung in modernen Heiz- und Kühlsystemen. Durch die Kombination aus automatischem Durchflussregler und flexiblem Regelventil mit M 30 x 1,5 Anschluss ermöglicht es eine effiziente Systemsteuerung. Mit einer Druckstufe von PN 16, einem Volumenstrom von 150 bis 1050 l/h und einer Temperaturbeständigkeit bis 120 °C ist das aus entzinkungsbeständigem Messing gefertigte Ventil eine langlebige Komponente für diverse Anlagentypen.

Technische Daten

• Nenndurchmesser: DN 20
• Volumenstrom: 150-1050 l/h
• Druckstufe: PN 16
• Max. Differenzdruck: 400 kPa
• Werkstoff: Messing, entzinkungsbeständig (DZR)
• Anschlussgewinde: M 30 x 1,5
• Max. Mediumtemperatur: 120 °C
• Min. Mediumtemperatur: -10 °C
• Bauhöhe: 100 mm
• Länge: 78 mm
