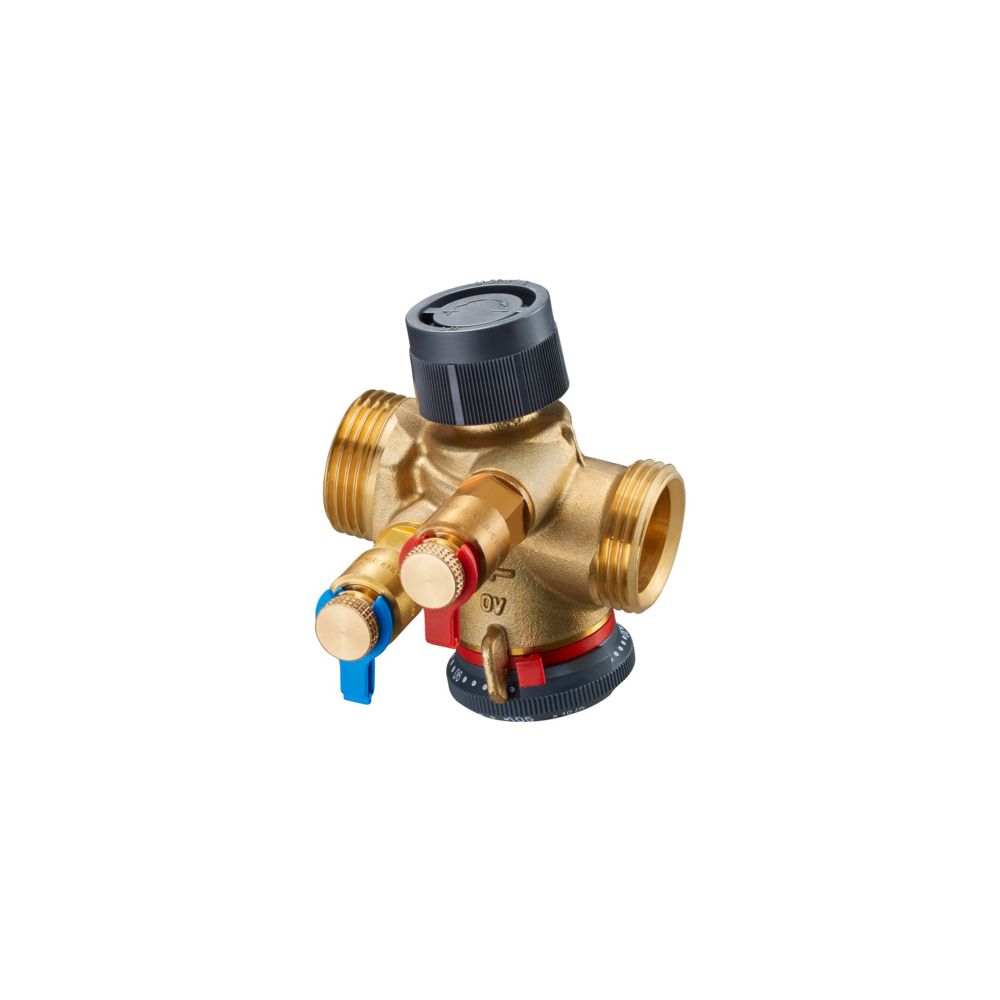

Oventrop Regulierventil Cocon QTZ mit Messventilen, DN 15 G 3/4" Außengewinde, 150-1050l/h

Das Oventrop Regulierventil Cocon QTZ ist ein kombiniertes Regel- und Regulierventil, das für den präzisen hydraulischen Abgleich in geschlossenen Heiz- und Kühlsystemen konzipiert ist. Die Ventilkombination vereint einen automatisch arbeitenden Durchflussregler mit einer manuell einstellbaren Sollwertvorgabe und einem Regelventil. Mit einem Einstellbereich von 150 bis 1050 l/h eignet sich das Ventil ideal für den Einsatz in Zentralheizungsanlagen, Fußbodenheizungen, Gebläsekonvektoren oder Kühldecken.

Wie unterstützt das Cocon QTZ den hydraulischen Abgleich?

Das Ventil ermöglicht eine automatische Durchflussregelung, wodurch ein effizienter hydraulischer Abgleich im System sichergestellt wird. Durch die Kombination aus Durchflussregler und Regelventil kann der Volumenstrom präzise auf die Anforderungen der jeweiligen Anlage angepasst werden. Dies trägt zu einer optimierten Energieverteilung bei. Die robuste Ausführung aus entzinkungsbeständigem Messing sorgt für eine hohe Langlebigkeit und Zuverlässigkeit im Dauerbetrieb.

Welche Möglichkeiten bietet die Regelung?

Das integrierte Regelventil ist flexibel erweiterbar. Über den standardisierten Gewindeanschluss M 30 x 1,5 lässt sich das Ventil wahlweise mit einem Stellantrieb, einem Temperaturregler oder einem Handregulierkopf ausstatten. Dadurch kann die Raumtemperatur oder eine andere physikalische Größe durch die gezielte Veränderung des Durchflusses effizient gesteuert werden. Die Installation gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder Spezialwerkzeug erforderlich ist.

Technische Daten

• Nenndurchmesser: DN 15
• Anschluss: G 3/4 Außengewinde
• Einstellbereich: 150-1050 l/h
• Druckstufe: PN 16
• Max. Differenzdruck: 400 kPa
• Mediumtemperatur: -10 °C bis 120 °C
• Gehäusewerkstoff: Entzinkungsbeständiges Messing
• Anschlussgewinde für Regler: M 30 x 1,5
• Baulänge: 66 mm
• Bauhöhe: 100 mm

Das Oventrop Cocon QTZ überzeugt durch seine Kombination aus automatischer Durchflussregelung und flexibler Regelungsoption für Heiz- und Kühlsysteme. Mit einem Einstellbereich von 150 bis 1050 l/h und einer Druckfestigkeit von PN 16 bietet es eine zuverlässige Lösung für den hydraulischen Abgleich. Die hochwertige Verarbeitung aus entzinkungsbeständigem Messing sowie die einfache Montage mit gängigen Stellantrieben machen es zu einer effizienten Komponente für moderne Anlagenkonzepte.
