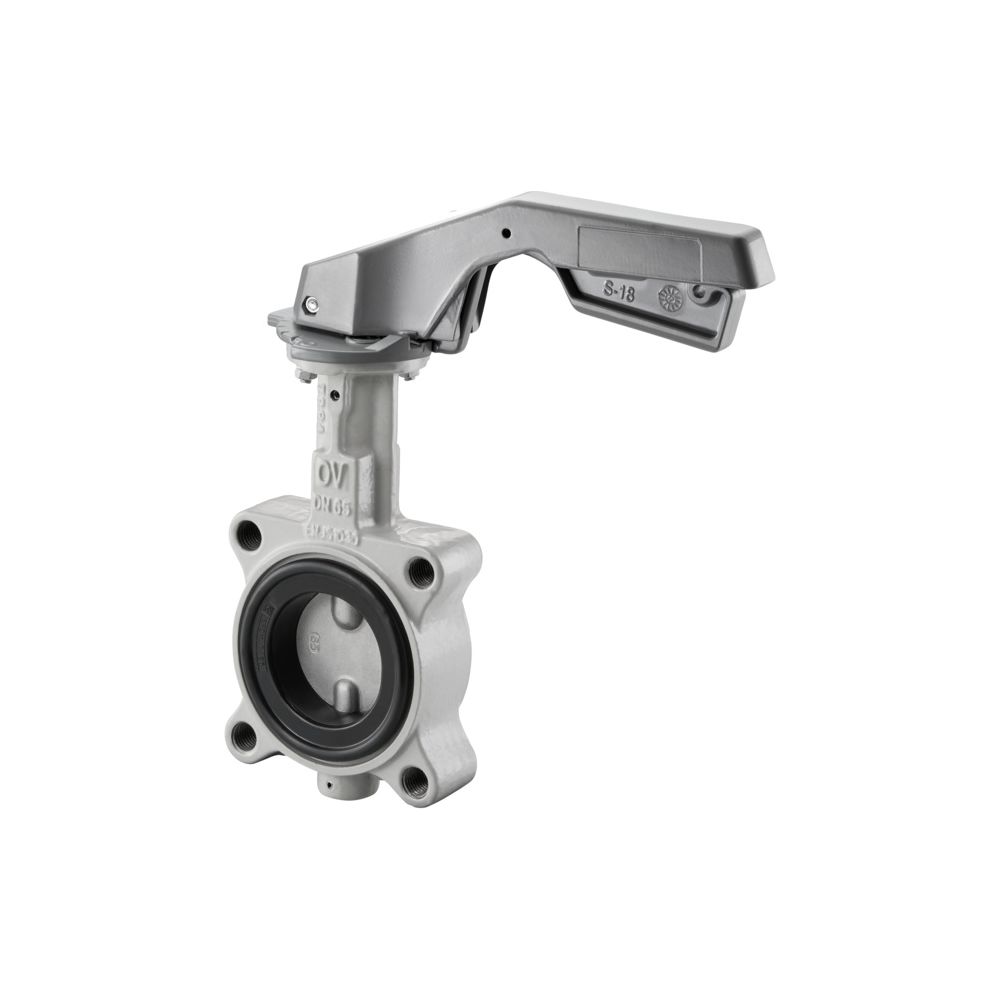

Oventrop Mittelflansch Absperrklappe mit Hebel PN 16 EPDM Dichtung, DN 125

Die Oventrop Mittelflansch-Absperrklappe mit Hebel in der Nennweite DN 125 ist eine robuste Armatur für den Einsatz in hydraulischen Systemen. Sie ist für den Einbau zwischen Flanschen gemäß DIN EN 1092-2 ausgelegt und für einen maximalen Betriebsdruck von 16 bar geeignet. Dank der hochwertigen Materialkombination aus Sphäroguss und Edelstahl sowie der EPDM-Dichtung bietet sie eine zuverlässige Absperrfunktion in einem Temperaturbereich von -20 °C bis +120 °C.

Wie ist die Absperrklappe konstruiert?

Die Absperrklappe zeichnet sich durch eine zentrische Bauweise aus. Das Gehäuse besteht aus widerstandsfähigem Sphäroguss (EN-GJS-400-15), während die Spindel aus Edelstahl (AISI420) und die Scheibe aus Edelstahl (AISI316) gefertigt sind. Diese Materialwahl sorgt für eine hohe Beständigkeit im Betrieb. Ein besonderes Merkmal ist der verlängerte Ansatz, der eine einfache Isolierung der Armatur ermöglicht. Die Bedienung erfolgt komfortabel über einen Hebel, der eine präzise Steuerung des Durchflusses erlaubt.

Wo lässt sich die Armatur einsetzen?

Die Absperrklappe ist für den Einbau zwischen zwei Flanschen konzipiert, die der Norm DIN EN 1092-2 entsprechen. Mit einer Druckstufe von PN 16 ist sie für anspruchsvolle hydraulische Anwendungen geeignet. Die Installation gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge erforderlich sind. Durch die EPDM-Dichtung ist die Armatur vielseitig in verschiedenen wasserführenden Systemen einsetzbar, wobei die robuste Ausführung einen sicheren Betrieb ermöglicht.

Technische Daten

• Nenndurchmesser: DN 125
• Druckstufe: PN 16
• Betriebstemperatur: -20 °C bis +120 °C
• Gehäusematerial: Sphäroguss (EN-GJS-400-15)
• Scheibenmaterial: Edelstahl (AISI316)
• Spindelmaterial: Edelstahl (AISI420)
• Dichtungsmaterial: EPDM
• Bedienung: Hebel
• Baulänge: 56 mm
• Rohraußendurchmesser: 234 mm

Diese Oventrop Absperrklappe überzeugt durch ihre solide Verarbeitung und einfache Handhabung. Mit einer Nennweite von DN 125 und einer Druckfestigkeit von PN 16 ist sie ideal für den professionellen Einsatz in hydraulischen Anlagen geeignet. Die Kombination aus hochwertigem Sphäroguss und Edelstahlkomponenten sowie der EPDM-Dichtung sichert eine zuverlässige Funktion im Temperaturbereich von -20 °C bis +120 °C. Der verlängerte Ansatz für die Isolierung und die intuitive Hebelbedienung runden das Profil dieser langlebigen Armatur ab.
