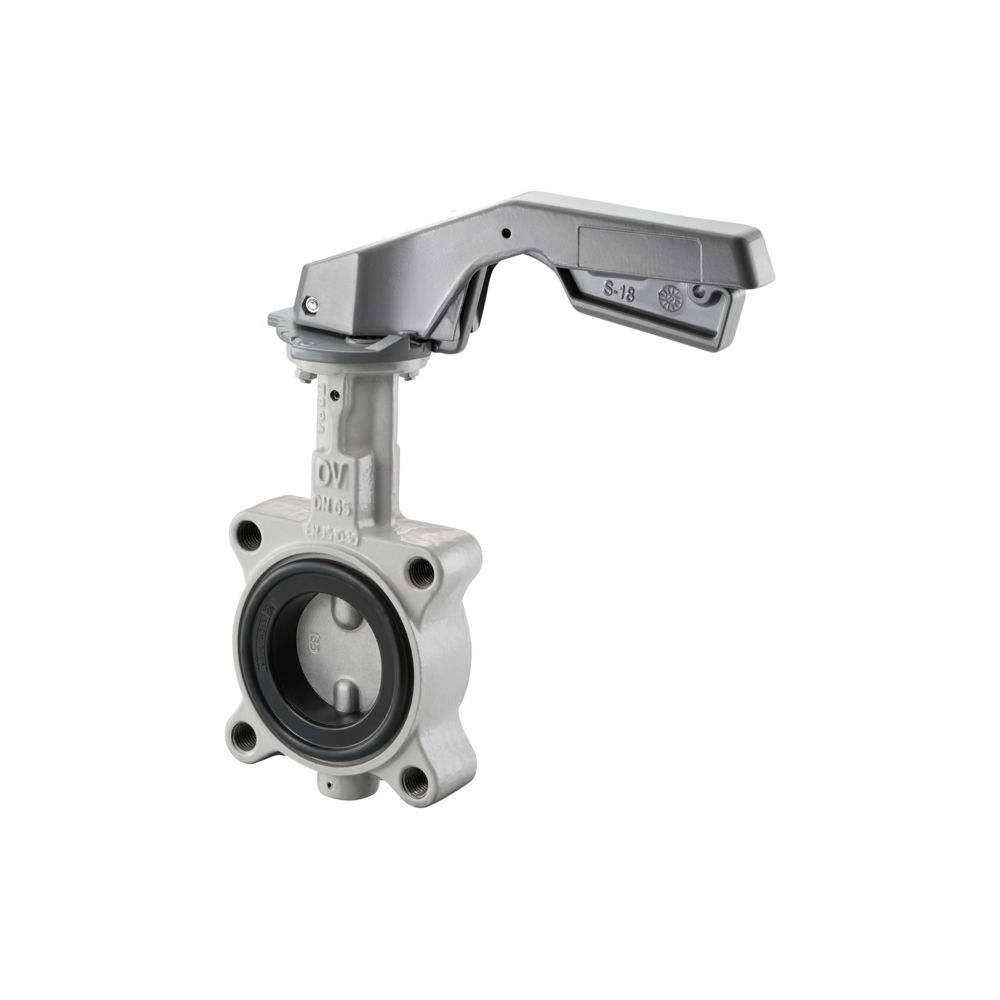

Oventrop Mittelflansch Absperrklappe mit Hebel PN 16 EPDM Dichtung, DN 50

Die Oventrop Mittelflansch-Absperrklappe mit Hebel in der Ausführung DN 50 ist eine robuste Armatur für den Einsatz in hydraulischen Systemen. Sie ist für den Einbau zwischen zwei Flanschen gemäß DIN EN 1092-2 konzipiert und für einen maximalen Betriebsdruck von 16 bar ausgelegt. Dank der hochwertigen Materialkombination aus Sphäroguss und Edelstahl eignet sich das Ventil für einen weiten Temperaturbereich von -20 °C bis +120 °C und bietet durch den verlängerten Ansatz eine einfache Möglichkeit zur Isolierung.

Welche konstruktiven Merkmale zeichnen die Absperrklappe aus?

Die Absperrklappe ist als zentrische Mittelflanschausführung konstruiert, die eine zuverlässige Absperrung in Rohrleitungssystemen ermöglicht. Das Gehäuse besteht aus widerstandsfähigem Sphäroguss (EN-GJS-400-15), während die Spindel aus Edelstahl (AISI420) und die Scheibe aus Edelstahl (AISI316) gefertigt sind. Die EPDM-Dichtung sorgt für eine dauerhafte Abdichtung. Die Bedienung erfolgt komfortabel über einen Hebel, der eine präzise Steuerung des Durchflusses erlaubt. Durch die durchdachte Bauweise ist für die Montage keine Spezialausrüstung erforderlich.

Für welche Einsatzbedingungen ist das Ventil geeignet?

Mit einer Druckstufe von PN 16 ist die Armatur für anspruchsvolle hydraulische Anwendungen ausgelegt. Der verlängerte Ansatz am Gehäuse unterstützt eine fachgerechte Isolierung der Rohrleitung, was insbesondere in Systemen mit variierenden Medientemperaturen von Vorteil ist. Die Kombination aus langlebigen Materialien und der bewährten Mittelflansch-Bauweise macht diese Absperrklappe zu einer verlässlichen Komponente für den professionellen Anlagenbau.

Technische Daten

• Nenndurchmesser: DN 50
• Druckstufe: PN 16
• Betriebstemperatur: -20 °C bis +120 °C
• Gehäusematerial: Sphäroguss (EN-GJS-400-15)
• Dichtungsmaterial: EPDM
• Material Scheibe: Edelstahl (AISI316)
• Material Spindel: Edelstahl (AISI420)
• Bedienung: Hebel
• Baulänge: 43 mm
• Klappenentwurf: zentrisch

Die Oventrop Absperrklappe überzeugt durch ihre solide Verarbeitung und die Eignung für einen Betriebsdruck von bis zu 16 bar. Mit ihrer EPDM-Dichtung und den hochwertigen Edelstahlkomponenten bietet sie eine langlebige Lösung für die Absperrung in DN 50 Rohrleitungen. Der integrierte Hebel und der verlängerte Ansatz für die Isolierung erleichtern sowohl die Bedienung als auch die Integration in bestehende Anlagenkonzepte, wodurch eine effiziente und sichere Betriebsweise in einem Temperaturbereich von -20 °C bis +120 °C sichergestellt wird.
