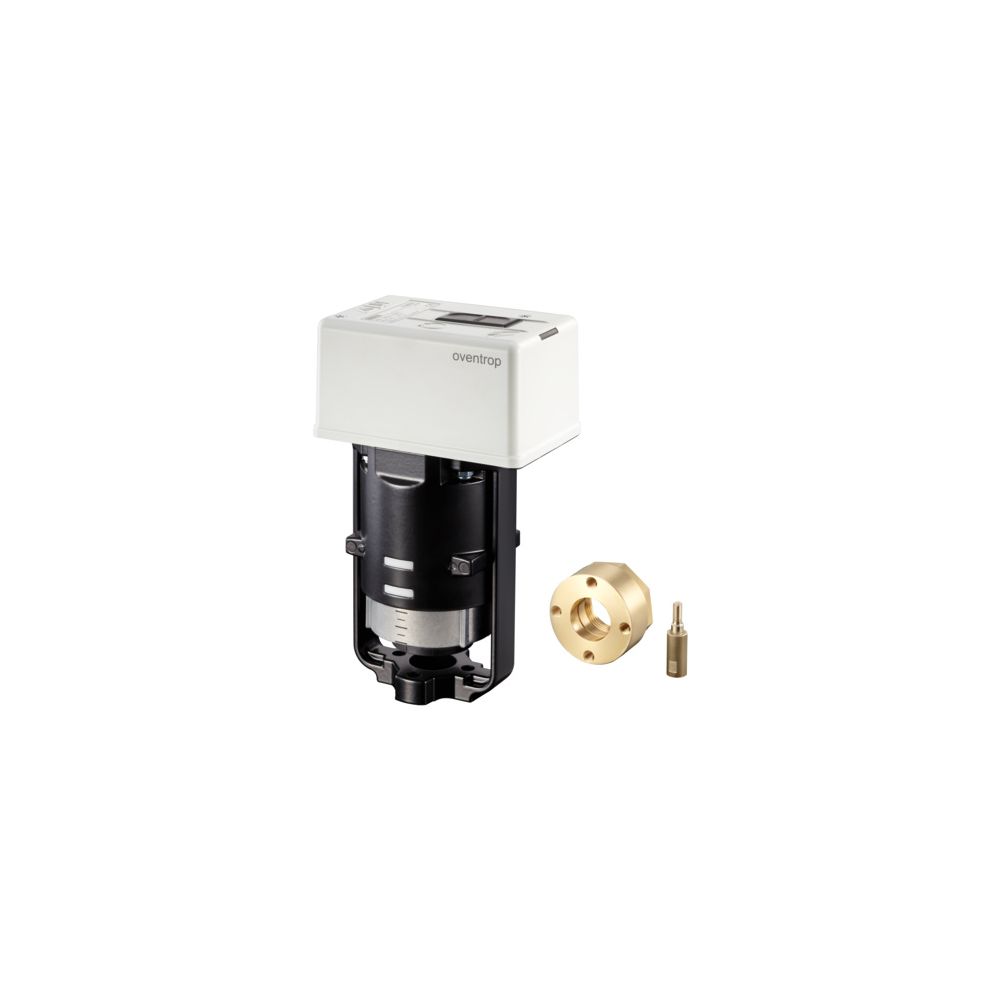

Oventrop Elektromotorischer Stellantrieb Aktor 24V, für Cocon QF DN 40-100, stromlos geschlossen

Der elektromotorische Stellantrieb Aktor M von Oventrop ist eine präzise Lösung zur Regelung von Ventilen der Serie Cocon QF in den Nennweiten DN 40 bis DN 100. Das Gerät arbeitet mit einer Netzspannung von 24 V AC und zeichnet sich durch vielseitige Ansteuerungsmöglichkeiten aus. Dank der robusten Bauweise und der Schutzart IP54 eignet sich der Stellantrieb für anspruchsvolle Anwendungen in der Gebäudeautomation, bei denen eine zuverlässige und exakte Ventilpositionierung erforderlich ist.

Welche Ansteuerungsmöglichkeiten bietet der Aktor M?

Der Stellantrieb ermöglicht eine flexible Integration in bestehende Regelsysteme. Die Ansteuerung kann stetig über Signale von 0(2) bis 10 V oder 0(4) bis 20 mA erfolgen. Alternativ ist ein Betrieb als 2-Punkt- oder 3-Punkt-Steuerung möglich. Die Kennlinienart ist linear ausgelegt, was eine präzise Durchflussregelung unterstützt. Zur Überwachung der aktuellen Ventilposition verfügt das Gerät über ein Stellungsrückmeldesignal von 0 bis 10 V.

Wie erfolgt die Montage und Bedienung?

Die Installation gestaltet sich effizient, da keine spezielle Verarbeitungstechnik oder Spezialwerkzeug erforderlich ist. Der Aktor M bietet einen Hub von 20 mm und ist mit einer automatischen Huberkennung ausgestattet, die eine schnelle Inbetriebnahme ermöglicht. Für manuelle Eingriffe oder Wartungsarbeiten ist das Gerät für die Handbedienung geeignet. Ein mechanischer Stellungsanzeiger erlaubt zudem die direkte visuelle Kontrolle des Betriebszustands vor Ort. Das Gerät arbeitet stromlos schließend und verfügt über einen Federrückzug.

Technische Daten

• Netzspannung: 24 V AC
• Verstellkraft: 1000 N
• Hublänge: 20 mm
• Schutzart: IP54
• Ansteuerung: 0(2)-10 V, 0(4)-20 mA, 2-Punkt, 3-Punkt
• Stellungsrückmeldung: 0-10 V
• Umgebungstemperatur: 0 bis 50 °C
• Max. elektrische Leistungsaufnahme: 26 W
• Gehäusematerial: Kunststoff

Der Aktor M von Oventrop überzeugt durch seine hohe Funktionalität und Flexibilität bei der Ventilsteuerung. Mit einer Verstellkraft von 1000 N und der Unterstützung verschiedener Steuersignale bietet er eine zuverlässige Performance für Cocon QF Ventile. Die Kombination aus automatischer Huberkennung, linearer Kennlinie und der Möglichkeit zur manuellen Bedienung macht ihn zu einer effizienten Komponente für moderne Heizungs- und Klimasysteme.
