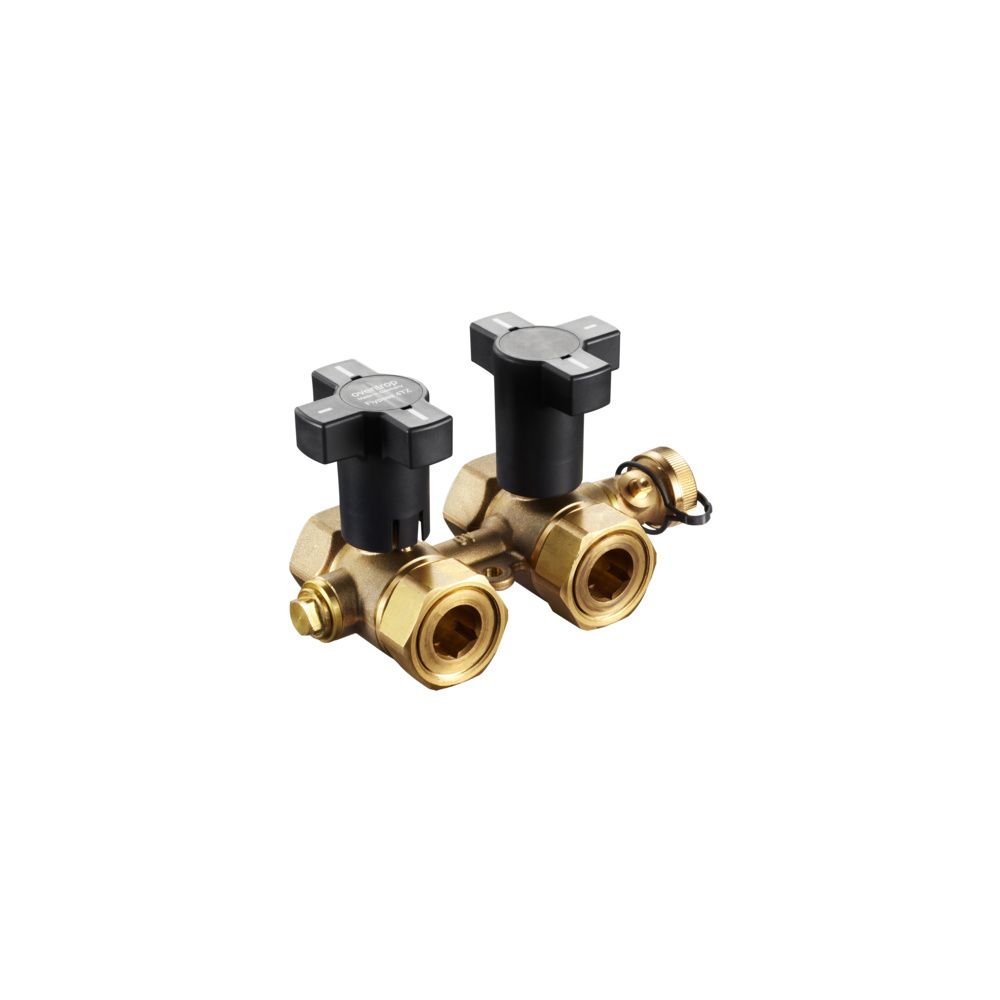

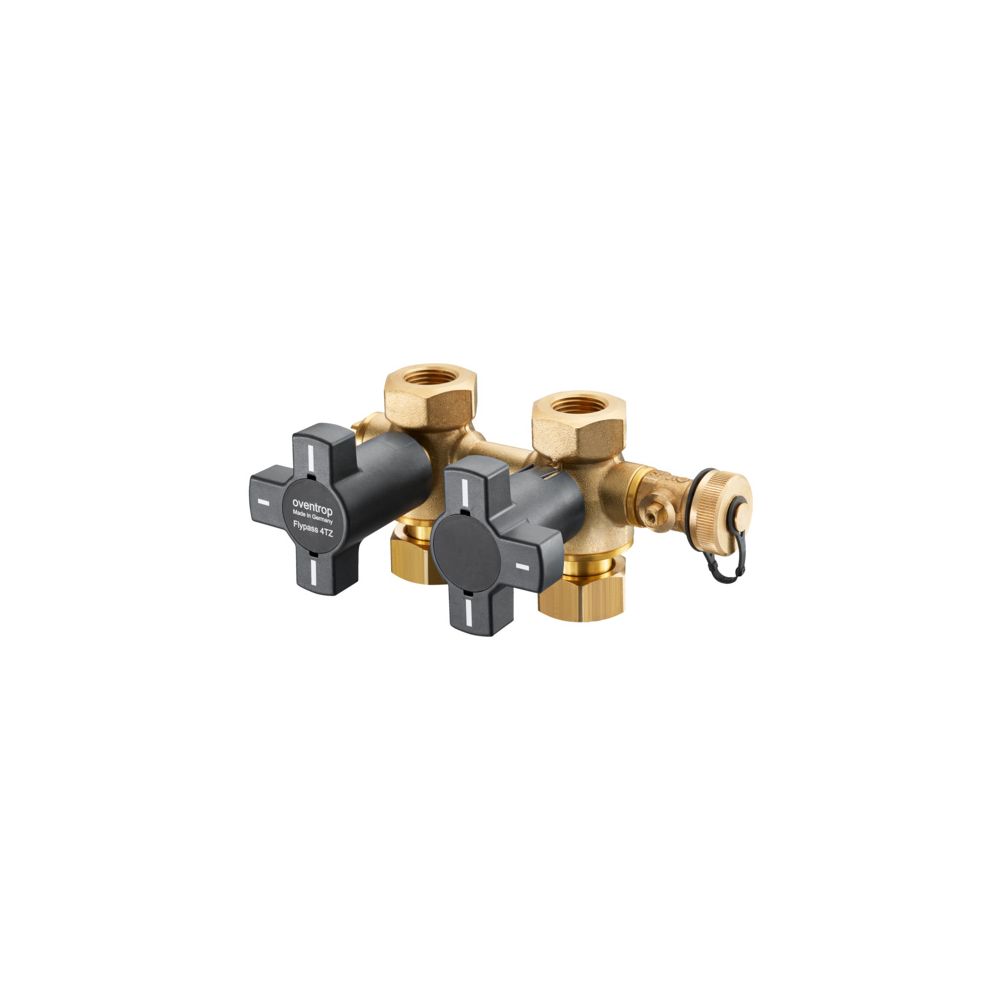

Oventrop Anschlussarmatur Flypass 4T PN 16, DN 20

Die Oventrop Anschlussarmatur Flypass 4TZ ist eine vielseitige Komponente für Zentralheizungs- und Kühlanlagen. Sie ermöglicht das effiziente Absperren, Spülen, Entleeren und Entlüften von Vor- und Rücklaufleitungen sowie nachgeschalteten Anlagenteilen wie Gebläsekonvektoren, Kühldeckenmodulen oder Induktionsgeräten. Die Armatur ist für den Betrieb in geschlossenen Kreisläufen mit nicht aggressiven Flüssigkeiten, wie Wasser oder geeigneten Wasser-Glykolgemischen gemäß VDI 2035, ausgelegt.

Welche Funktionen bietet die Flypass 4TZ?

Die Anschlussarmatur zeichnet sich durch ihre Flexibilität aus, da sie einfach auf Bypassbetrieb umgestellt werden kann. Dies erleichtert Wartungs- und Instandhaltungsarbeiten an den angeschlossenen Anlagenteilen. Die Bedienung erfolgt komfortabel über ein Handrad. Ein besonderes Merkmal ist die intuitive Ablesbarkeit der Kugelstellungen und der damit verbundenen Durchflusswege direkt anhand der Griffform, was eine schnelle Kontrolle des Betriebszustands ermöglicht.

Wie ist die Armatur konstruiert?

Die Flypass 4TZ ist in einer geraden Ausführung mit einer dreiteiligen Gehäusekonstruktion gefertigt. Als Werkstoff kommt entzinkungsbeständiges Messing zum Einsatz, was eine hohe Langlebigkeit in den genannten Einsatzbereichen unterstützt. Die Kugel besteht ebenfalls aus Messing, während die Kugeldichtung aus Polytetrafluorethylen gefertigt ist. Für die Spindeldichtung werden hochwertige Ethylen-Propylen-Dien-Kautschuk-Komponenten verwendet. Die Installation gestaltet sich unkompliziert, da keine Spezialwerkzeuge erforderlich sind.

Technische Daten

• Nenndurchmesser: DN 20
• Druckstufe: PN 16
• Ausführung: gerade
• Gehäusekonstruktion: 3-teilig
• Werkstoff: Messing, entzinkungsbeständig (DZR)
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handrad
• Volldurchgang: ja

Die Oventrop Flypass 4TZ überzeugt durch ihre robuste Bauweise aus entzinkungsbeständigem Messing und ihre multifunktionale Einsetzbarkeit in Heiz- und Kühlsystemen. Mit einem Nenndurchmesser von DN 20 und einer Druckstufe von PN 16 bietet sie die notwendige Stabilität für anspruchsvolle Anlagenkonfigurationen. Die einfache Handhabung durch das Handrad und die klare visuelle Rückmeldung der Durchflusswege machen sie zu einer effizienten Wahl für die professionelle Anlagentechnik.
