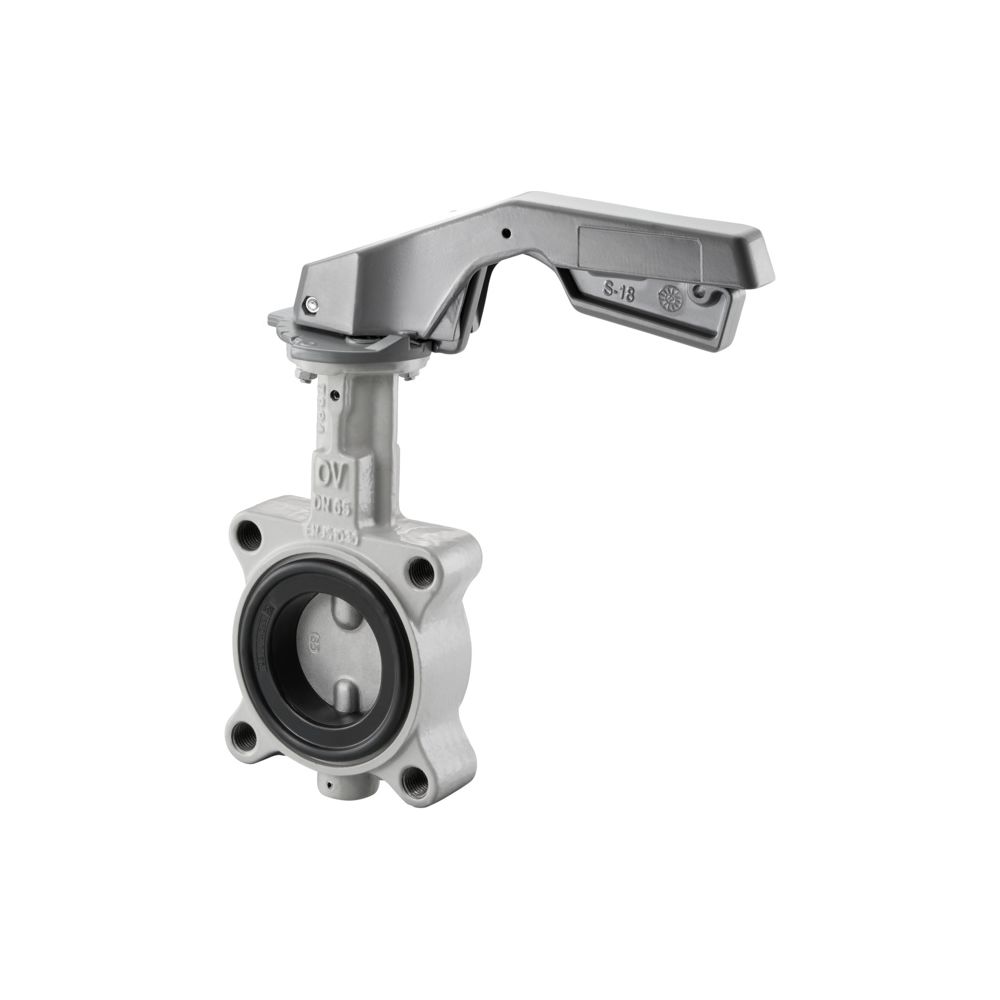

Oventrop Mittelflansch Absperrklappe mit Hebel PN 16 EPDM Dichtung, DN 65

Die Oventrop Mittelflansch-Absperrklappe mit Hebel in der Nennweite DN 65 ist eine robuste Armatur für den Einsatz in hydraulischen Systemen. Sie ist für den Einbau zwischen zwei Flanschen gemäß DIN EN 1092-2 konzipiert und für einen maximalen Betriebsdruck von 16 bar ausgelegt. Dank der hochwertigen Materialkombination aus Sphäroguss und Edelstahl eignet sich diese Absperrklappe für einen Temperaturbereich von -20 °C bis +120 °C und bietet durch den verlängerten Ansatz eine einfache Möglichkeit zur Isolierung.

Wie ist die Absperrklappe konstruiert?

Die Absperrklappe zeichnet sich durch eine zentrische Bauweise aus. Das Gehäuse besteht aus widerstandsfähigem Sphäroguss (EN-GJS-400-15), während die Spindel aus rostfreiem Edelstahl (AISI420) und die Scheibe aus Edelstahl (AISI316) gefertigt sind. Die Abdichtung erfolgt über eine EPDM-Dichtung, die eine zuverlässige Funktion im Betrieb sicherstellt. Die Konstruktion ist auf Langlebigkeit ausgelegt und ermöglicht eine einfache manuelle Bedienung über den integrierten Hebel.

Wo lässt sich die Armatur einsetzen?

Durch die Auslegung für PN 16 und die EPDM-Dichtung ist die Absperrklappe vielseitig in der Haustechnik einsetzbar. Der verlängerte Ansatz am Gehäuse erleichtert die nachträgliche Dämmung der Rohrleitung, was besonders in Heizungs- oder Kühlsystemen von Vorteil ist. Die Montage zwischen den Flanschen erfordert keine Spezialwerkzeuge, was die Installation effizient gestaltet.

Technische Daten

• Nenndurchmesser: DN 65
• Druckstufe: PN 16
• Betriebstemperatur: -20 °C bis +120 °C
• Gehäusematerial: Sphäroguss (EN-GJS-400-15)
• Material Scheibe: Edelstahl (AISI316)
• Material Spindel: Edelstahl (AISI420)
• Dichtung: EPDM
• Bedienung: Hebel
• Baulänge: 46 mm
• Rohraußendurchmesser: 129 mm

Diese Oventrop Absperrklappe überzeugt durch ihre solide Verarbeitung und die Eignung für anspruchsvolle Betriebsbedingungen bis 16 bar. Mit ihrer zentrischen Bauweise und der hochwertigen Materialwahl aus Sphäroguss und Edelstahl stellt sie eine zuverlässige Komponente für den professionellen Anlagenbau dar. Die einfache Handhabung über den Hebel sowie die Möglichkeit zur Isolierung durch den verlängerten Ansatz machen sie zu einer effizienten Lösung für den täglichen Einsatz in hydraulischen Systemen.
