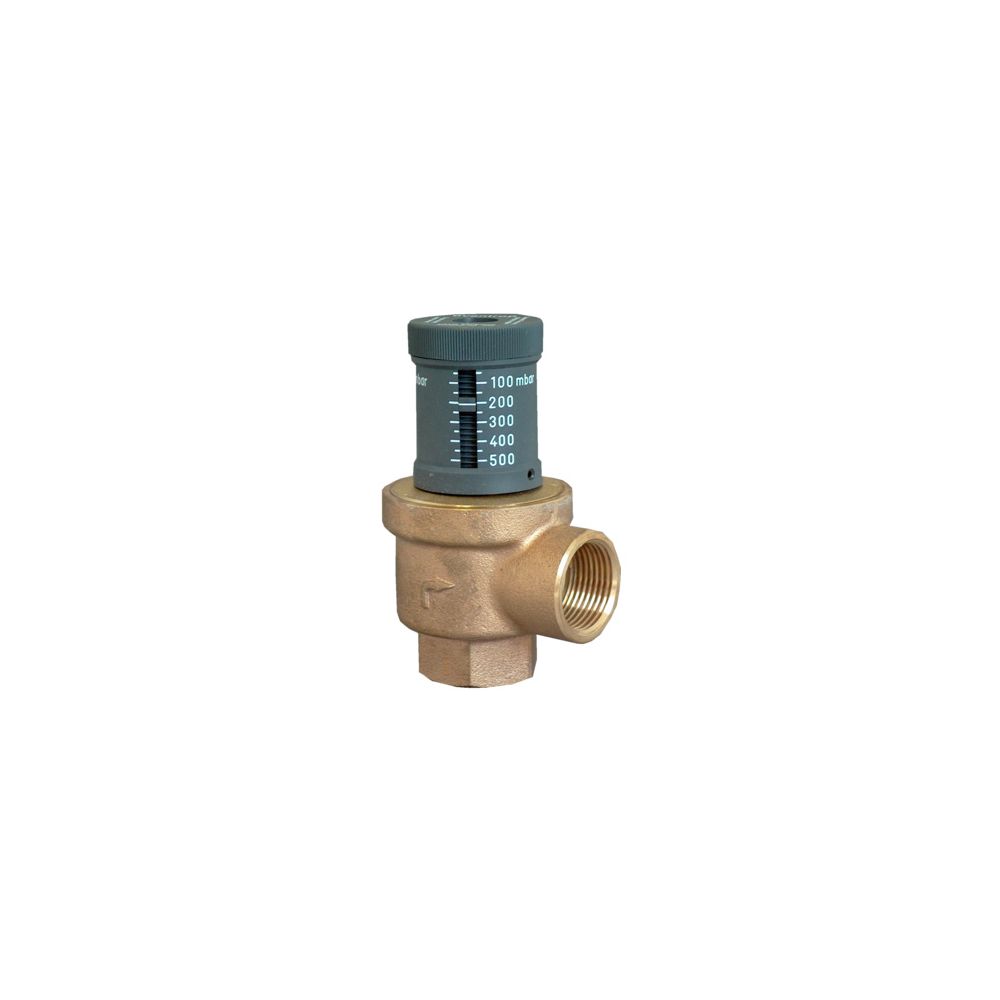

Oventrop Differenzdruck-Überströmventil DN 20 3/4" Innengewinde, PN 10 mit dp-Anzeige

Das Oventrop Differenzdruck-Überströmventil in der Nennweite DN 20 ist eine robuste Armatur zur hydraulischen Optimierung von Heizungsanlagen. Es dient der Sicherstellung einer Mindestumlaufwassermenge und trägt effektiv zur Verminderung von Fließgeräuschen in Rohrleitungssystemen bei. Das Ventil ist für einen Betriebsdruck bis PN 10 ausgelegt und verfügt über eine optische Sollwertanzeige, die eine präzise Kontrolle ermöglicht.

Wie lässt sich das Überströmventil einstellen?

Die Einstellung des gewünschten Differenzdrucks erfolgt stufenlos über ein Handrad. Der Einstellbereich liegt zwischen 0,05 und 0,5 bar, was eine flexible Anpassung an die individuellen Anforderungen der Anlage erlaubt. Um ein unbeabsichtigtes Verstellen zu verhindern, ist der gewählte Sollwert blockierbar. Die Konstruktion aus entzinkungsbeständigem Messing und einem Kopfstück aus Kunststoff sorgt für eine zuverlässige Funktionalität im täglichen Betrieb.

Welche Materialien kommen zum Einsatz?

Bei der Fertigung des Ventils wurde auf hochwertige Werkstoffe geachtet. Das Gehäuse besteht aus entzinkungsbeständigem Messing, während die Feder aus nichtrostendem Stahl gefertigt ist. Für eine zuverlässige Abdichtung sorgen Dichtscheiben und O-Ringe aus EPDM. Diese Materialkombination unterstützt die Langlebigkeit der Armatur in verschiedenen hydraulischen Anwendungen.

Technische Daten

• Nenndurchmesser: DN 20
• Anschluss: Rp 3/4 Innengewinde
• Druckstufe: PN 10
• Einstellbereich: 0,05 - 0,5 bar
• Bauhöhe: 119,5 mm
• Gehäusewerkstoff: Messing (entzinkungsbeständig)
• Dichtungsmaterial: EPDM
• Sollwertanzeige: Ja
• Bedienung: Handrad

Das Oventrop Differenzdruck-Überströmventil überzeugt durch seine robuste Bauweise und die einfache Handhabung. Mit einem einstellbaren Bereich von 0,05 bis 0,5 bar und der integrierten optischen Anzeige bietet es eine präzise Lösung zur Geräuschreduzierung und zur Aufrechterhaltung des notwendigen Mindestvolumenstroms in Heizungssystemen. Die Installation gestaltet sich unkompliziert, da keine speziellen Werkzeuge erforderlich sind, was das Ventil zu einer effizienten Komponente für die hydraulische Regelung macht.
