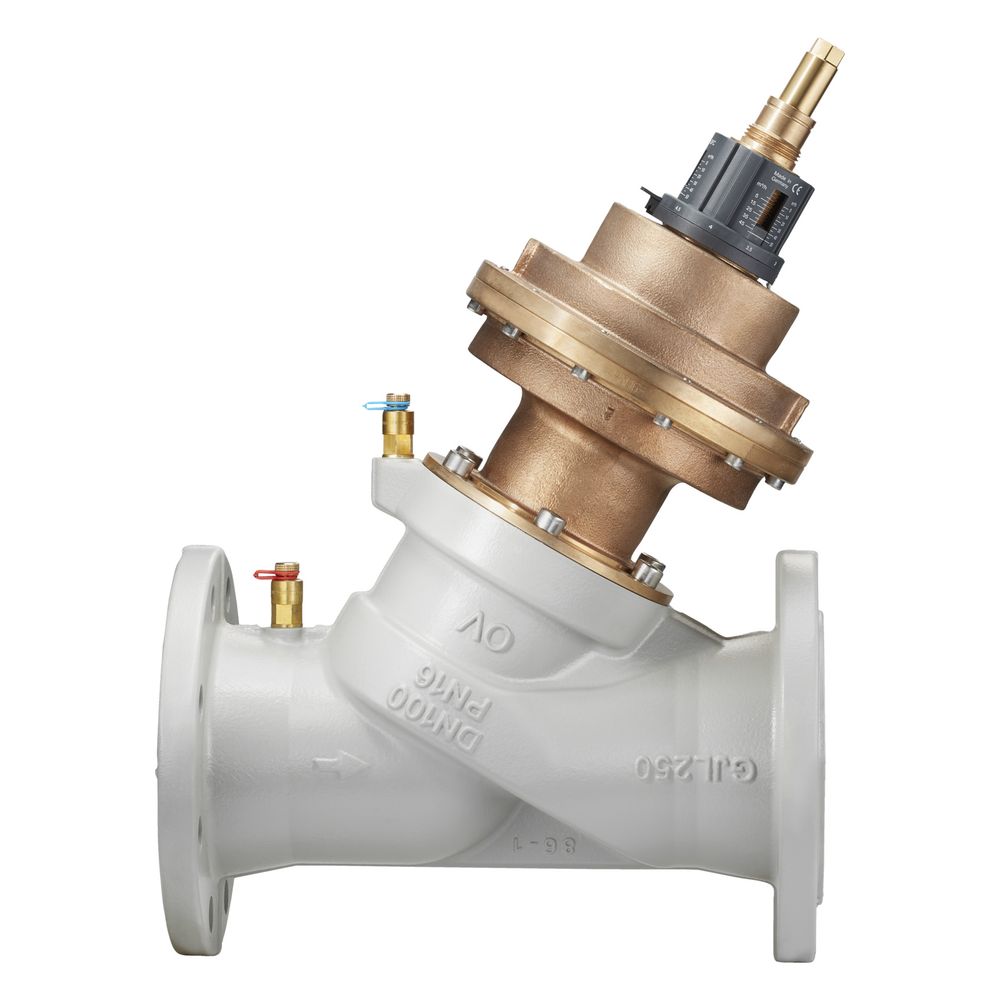

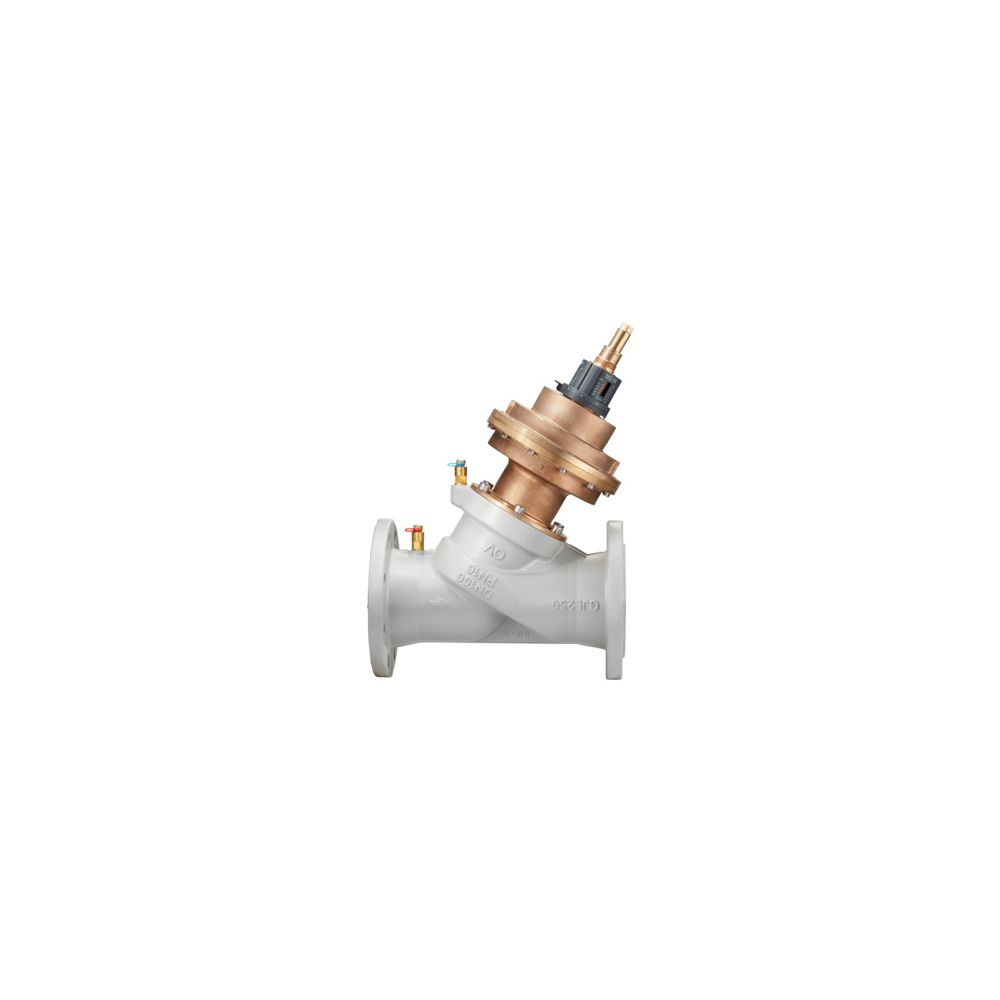

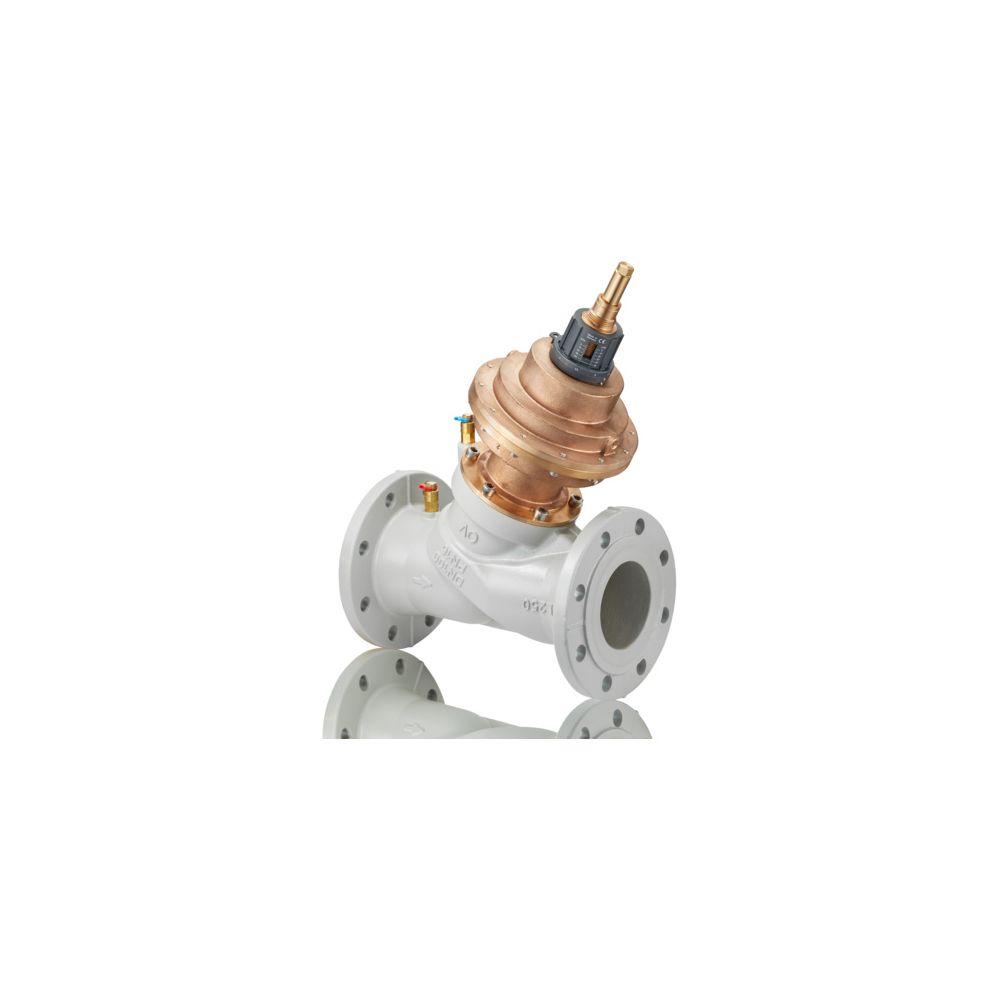

Oventrop Regulierventil Cocon QF DN 125 PN 16 DIN Flansch, bis 108 m3/h

Das Oventrop Regulierventil Cocon QFC in der Nennweite DN 125 ist ein kombiniertes Regel- und Regulierventil, das für den präzisen hydraulischen Abgleich in Heiz- und Kühlsystemen konzipiert ist. Mit einer Durchflusskapazität von 27 bis 108 m3/h eignet sich das Ventil ideal für geschlossene Wasserkreisläufe, wie sie in Zentralheizungsanlagen, Fußbodenheizungen, Kühldecken oder Gebläsekonvektoren vorkommen. Die robuste Ausführung aus Gusseisen und die Flanschverbindung nach DIN-Norm ermöglichen eine zuverlässige Integration in industrielle und gewerbliche Anlagen.

Wie arbeitet das Cocon QFC Ventil?

Das Cocon QFC vereint einen automatisch arbeitenden Durchflussregler mit einem Regelventil in einer Einheit. Die Sollwertvorgabe für den Durchfluss erfolgt manuell direkt am Ventil. Durch die Kombination mit einem optionalen Stellantrieb lässt sich zudem die Raumtemperatur effizient steuern, indem der Durchfluss bedarfsgerecht angepasst wird. Diese Bauweise ermöglicht eine automatische Durchflussregelung, die den hydraulischen Abgleich im System sicherstellt und somit zu einem stabilen Betrieb der angeschlossenen Heiz- oder Kühlkomponenten beiträgt.

Welche Einsatzbedingungen sind vorgesehen?

Das Ventil ist für den Einsatz in geschlossenen Systemen optimiert und verarbeitet neben Wasser auch Glykolgemische. Der Betrieb ist in einem Temperaturbereich von -10 °C bis 120 °C möglich, was eine hohe Flexibilität in verschiedenen Anlagentypen bietet. Die Installation erfolgt über Flansche nach EN 1092-2 PN 16, wobei das Gehäuse aus widerstandsfähigem Gusseisen (GJL-250) gefertigt ist. Für die Montage sind keine speziellen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich, was die Handhabung vor Ort erleichtert.

Technische Daten

• Nenndurchmesser: DN 125
• Volumenstrom: 27 - 108 m3/h
• Druckstufe: PN 16
• Max. Differenzdruck: 400 kPa
• Gehäusewerkstoff: Gusseisen (GJL-250)
• Anschlussart: Flansch nach EN 1092-2
• Min. Mediumtemperatur: -10 °C
• Max. Mediumtemperatur: 120 °C
• Baulänge: 400 mm
• Bauhöhe: 520 mm

Das Oventrop Cocon QFC Regulierventil bietet eine effiziente Lösung für den hydraulischen Abgleich und die Temperaturregelung in anspruchsvollen Heiz- und Kühlsystemen. Durch die Kombination aus automatischer Durchflussregelung und der Möglichkeit zur Ansteuerung über Stellantriebe sorgt das Ventil für einen optimierten Anlagenbetrieb. Mit einer Kapazität von bis zu 108 m3/h und einer robusten Auslegung für Temperaturen bis 120 °C ist es eine leistungsstarke Komponente für den professionellen Einsatz in geschlossenen Wasserkreisläufen.
