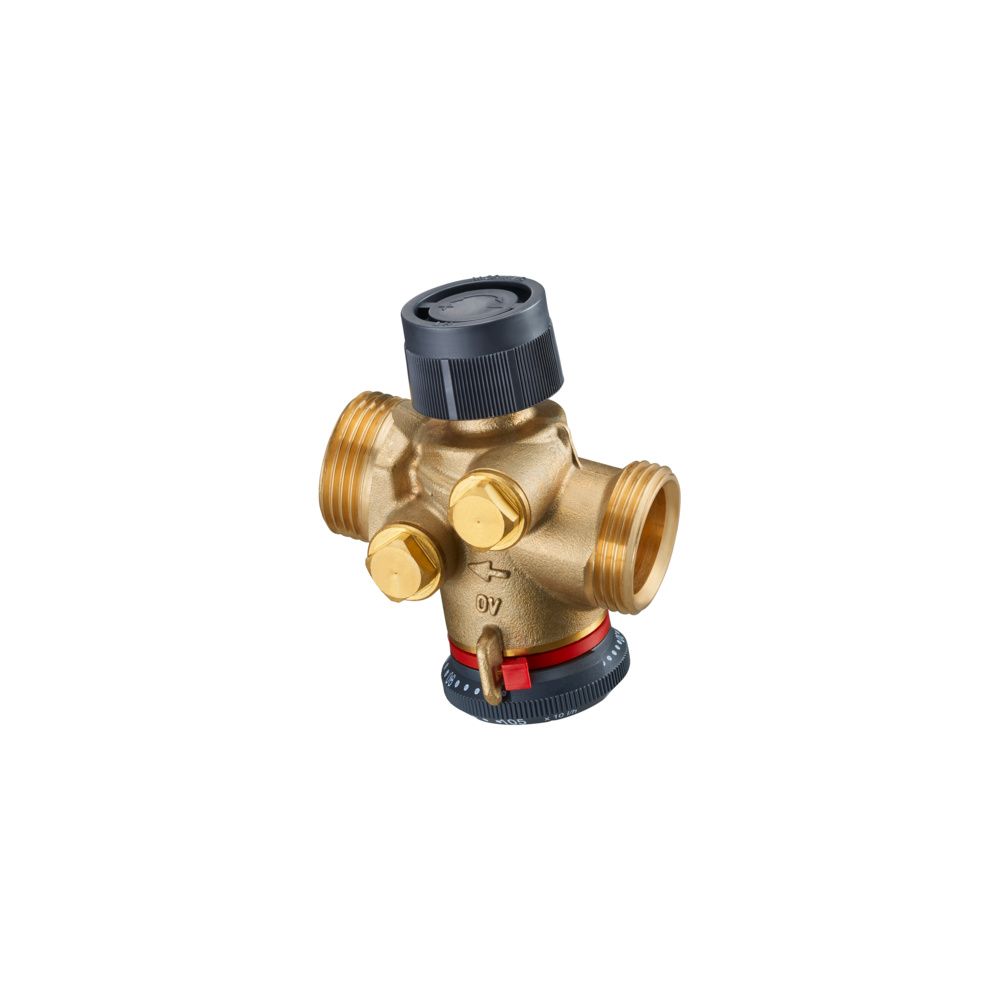

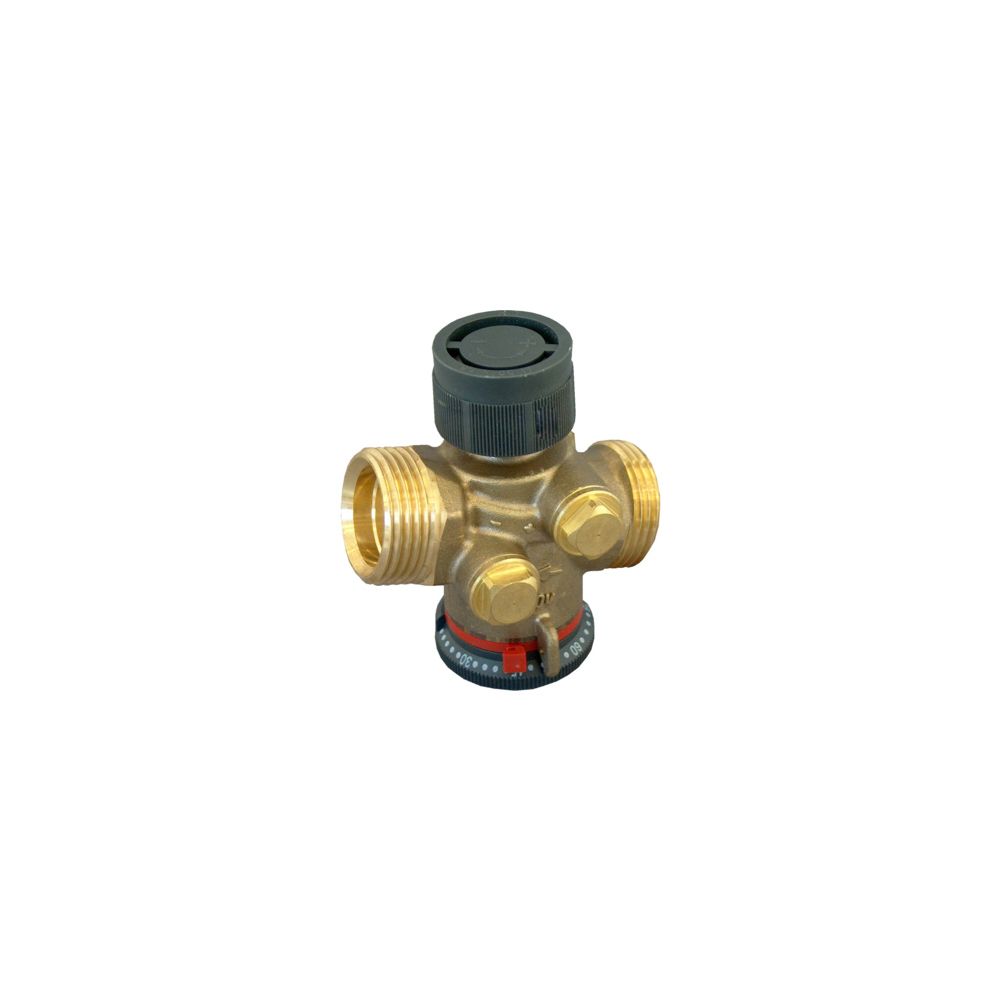

Oventrop Regulierventil Cocon QTZ ohne Messventile, DN 10 G 1/2" Außengewinde, 30-210l/h

Das Oventrop Regulierventil Cocon QTZ ist ein kombiniertes Regel- und Regulierventil, das für den präzisen hydraulischen Abgleich in geschlossenen Heiz- und Kühlsystemen konzipiert ist. Die Ventilkombination vereint einen automatisch arbeitenden Durchflussregler mit einer manuell einstellbaren Sollwertvorgabe und einem Regelventil. Mit einem Einstellbereich von 30 bis 210 l/h eignet sich das Ventil ideal für Anwendungen in Zentralheizungsanlagen, Fußbodenheizungen, Fan-Coil-Anlagen sowie Kühldecken und Gebläsekonvektoren.

Wie arbeitet das Cocon QTZ im System?

Das Ventil ermöglicht eine automatische Durchflussregelung, wodurch ein effizienter hydraulischer Abgleich sichergestellt wird. Durch die Kombination mit einem Regelventil kann zudem eine weitere physikalische Größe, wie beispielsweise die Raumtemperatur, durch eine gezielte Veränderung des Durchflusses beeinflusst werden. Dies erfolgt durch die optionale Ausstattung mit einem Stellantrieb, einem Temperaturregler oder einem Handregulierkopf, die über den standardisierten Gewindeanschluss M 30 x 1,5 montiert werden können.

Welche technischen Merkmale zeichnen das Ventil aus?

Das Gehäuse besteht aus entzinkungsbeständigem Messing, was eine hohe Langlebigkeit in geschlossenen Wasserkreisläufen unterstützt. Das Ventil ist für den Betrieb mit Wasser sowie Glykolgemischen ausgelegt und hält einem maximalen Differenzdruck von 400 stand. Die Druckstufe ist mit PN 16 spezifiziert, während der zulässige Temperaturbereich für den Dauerbetrieb zwischen -10 °C und 120 °C liegt. Die Installation gestaltet sich unkompliziert, da keine speziellen Werkzeuge oder aufwendige Verarbeitungstechniken erforderlich sind.

Technische Daten

• Nenndurchmesser: DN 10
• Anschluss: G 1/2 Außengewinde
• Einstellbereich: 30-210 l/h
• Druckstufe: PN 16
• Max. Differenzdruck: 400
• Werkstoff: Messing, entzinkungsbeständig (DZR)
• Temperaturbereich: -10 °C bis 120 °C
• Anschlussgewinde für Regler: M 30 x 1,5
• Bauhöhe: 100 mm

Das Oventrop Cocon QTZ bietet eine zuverlässige Lösung für die präzise Durchflussregelung in modernen Anlagen. Durch die Kombination aus automatischem Durchflussregler und flexibler Regelungsoption für Stellantriebe oder Thermostate ermöglicht es eine effiziente Steuerung der Raumtemperatur. Mit einer Druckstufe von PN 16, einem Einstellbereich von 30-210 l/h und einer robusten Ausführung aus entzinkungsbeständigem Messing ist das Ventil für anspruchsvolle Heiz- und Kühlsysteme bestens geeignet.
