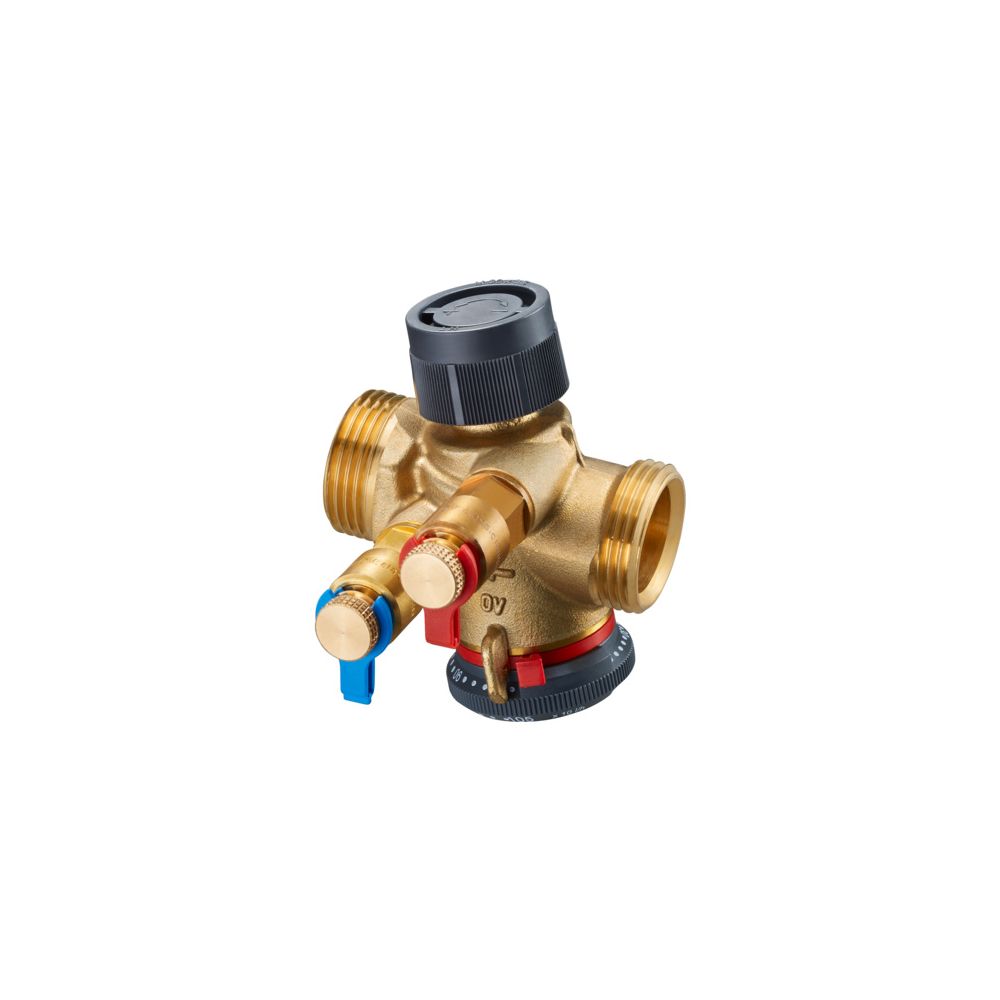

Oventrop Regulierventil Cocon QTZ mit Messventilen, DN 20 G 1” Außengewinde, 150-1050l/h

Das Oventrop Regulierventil Cocon QTZ ist ein kombiniertes Regel- und Regulierventil, das für eine präzise automatische Durchflussregelung in geschlossenen Heiz- und Kühlsystemen konzipiert ist. Durch die Kombination eines Durchflussreglers mit manueller Sollwertvorgabe und eines Regelventils ermöglicht es einen effizienten hydraulischen Abgleich. Das Ventil ist für den Einsatz in Systemen wie Fußbodenheizungen, Kühldecken oder Gebläsekonvektoren geeignet und bietet eine zuverlässige Lösung zur Temperaturregelung.

Wie unterstützt das Cocon QTZ den hydraulischen Abgleich?

Das Ventil arbeitet als druckunabhängiger Durchflussregler, der den Volumenstrom automatisch auf den eingestellten Wert begrenzt. Dies stellt sicher, dass die hydraulische Balance im System auch bei wechselnden Betriebsbedingungen erhalten bleibt. Die manuelle Sollwertvorgabe erlaubt eine exakte Anpassung an die spezifischen Anforderungen der Anlage. Durch die Integration von zwei Messventilen ist eine einfache Überprüfung und Kontrolle der Betriebsparameter direkt am Einbauort möglich, was die Inbetriebnahme und Wartung erleichtert.

Welche Möglichkeiten bietet die Regelungsfunktion?

Neben der automatischen Durchflussbegrenzung dient das Cocon QTZ als Regelventil zur Beeinflussung weiterer Größen, wie beispielsweise der Raumtemperatur. Hierfür ist das Ventil mit einem Gewindeanschluss M 30 x 1,5 ausgestattet, der die Montage von Stellantrieben, Thermostaten oder Handregulierköpfen ermöglicht. Durch die Veränderung des Durchflusses über diese Komponenten lässt sich die Leistung der angeschlossenen Heiz- oder Kühlflächen präzise steuern. Das Gehäuse aus entzinkungsbeständigem Messing sorgt für eine hohe Beständigkeit in verschiedenen Medienkreisläufen.

Technische Daten

• Nenndurchmesser: DN 20
• Anschluss: G 1 Außengewinde
• Einstellbereich Volumenstrom: 150-1050 l/h
• Druckstufe: PN 16
• Max. Differenzdruck: 400 kPa
• Mediumtemperatur: -10 °C bis 120 °C
• Gehäusewerkstoff: Entzinkungsbeständiges Messing
• Anschlussgewinde für Regler: M 30 x 1,5
• Bauhöhe: 100 mm
• Baulänge: 74 mm

Das Oventrop Regulierventil Cocon QTZ überzeugt durch seine robuste Konstruktion aus entzinkungsbeständigem Messing und seine vielseitige Einsetzbarkeit in Heiz- und Kühlsystemen. Mit einem Einstellbereich von 150 bis 1050 l/h und der Möglichkeit zur flexiblen Ansteuerung über Stellantriebe oder Thermostate bietet es eine effiziente Lösung für den hydraulischen Abgleich. Die integrierten Messventile und die einfache Montage ohne Spezialwerkzeug machen es zu einer zuverlässigen Komponente für eine präzise Temperaturregelung.
