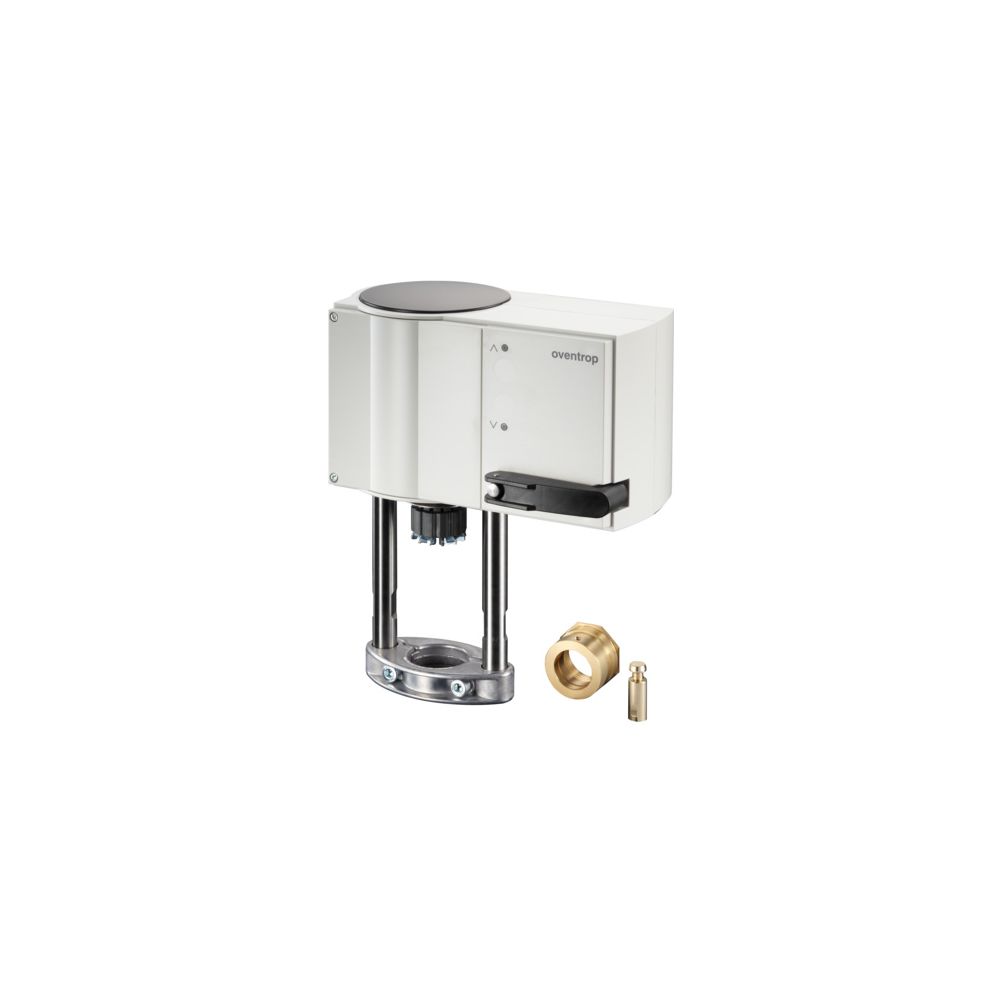

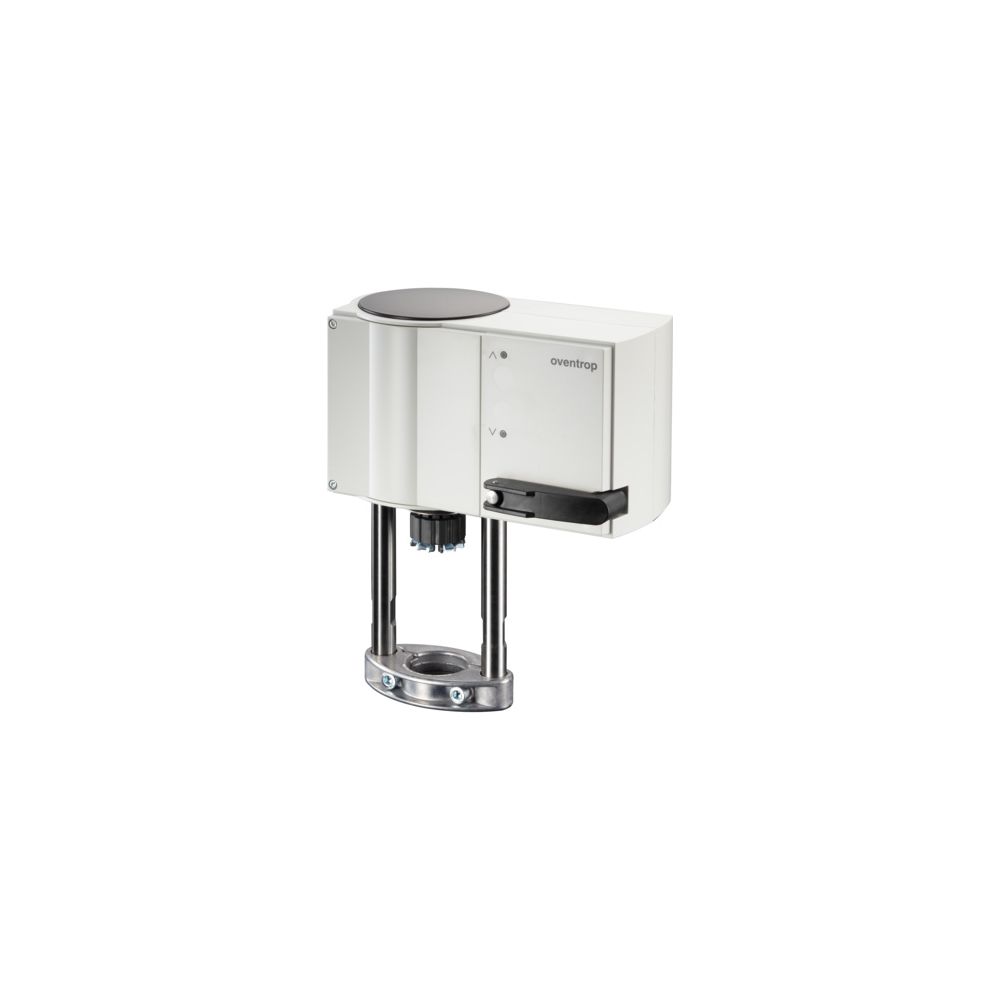

Oventrop Elektromotorischer Stellantrieb Aktor 24V, für Cocon QF DN 125-200, stromlos offen

Der elektromotorische Stellantrieb Aktor M von Oventrop ist eine präzise Lösung für die Steuerung von Ventilen in anspruchsvollen Heizungs- und Klimaanlagen. Mit einer Betriebsspannung von 24 V AC/DC und einer vielseitigen Ansteuerungsmöglichkeit eignet sich das Gerät für den Einsatz mit den Cocon QFC Ventilen in den Nennweiten DN 125 bis DN 200 sowie für Zweiwegeventile von DN 65 bis DN 150. Dank der robusten Bauweise und der Schutzart IP66 ist der Aktor für den zuverlässigen Betrieb in verschiedenen technischen Umgebungen ausgelegt.

Welche Steuerungsmöglichkeiten bietet der Aktor M?

Der Stellantrieb ermöglicht eine flexible Ansteuerung, die sowohl stetige Signale von 0 bis 10 V oder 4 bis 20 mA als auch eine schaltende 2-Punkt- oder 3-Punkt-Regelung umfasst. Die Kennlinienart lässt sich dabei individuell linear, quadratisch oder gleichprozentig einstellen, um eine optimale Anpassung an das jeweilige System zu erreichen. Ein Stellungsrückmeldesignal von 0 bis 10 V sorgt zudem für eine präzise Überwachung der aktuellen Ventilposition im laufenden Betrieb.

Wie unterstützt der Aktor die Betriebssicherheit?

Für eine hohe Sicherheit im Anlagenbetrieb ist der Aktor M mit einem Federrückzug ausgestattet, der bei einem Spannungsabfall das Ventil in die definierte stromlos öffnende Position bringt. Die automatische Huberkennung vereinfacht die Inbetriebnahme, da keine manuelle Kalibrierung erforderlich ist. Mit einer Verstellkraft von 2500 N und einem Hub von 40 mm bewältigt der Antrieb auch anspruchsvolle Stellaufgaben. Ein mechanischer Stellungsanzeiger ermöglicht zudem die direkte visuelle Kontrolle vor Ort.

Technische Daten

• Netzspannung: 24 V AC/DC
• Verstellkraft: 2500 N
• Hublänge: 40 mm
• Schutzart: IP66
• Ansteuerung: 0-10 V, 4-20 mA, 2-Punkt, 3-Punkt
• Umgebungstemperatur: -10 bis 55 °C
• Bauhöhe: 289 mm
• Baulänge: 230 mm
• Bautiefe: 135,5 mm

Der Oventrop Aktor M überzeugt durch seine hohe Funktionalität und einfache Integration in bestehende Gebäudeleittechnik. Durch die Kombination aus stetiger Ansteuerung, einer kraftvollen Verstellkraft von 2500 N und der Sicherheitsfunktion durch den Federrückzug stellt er eine zuverlässige Komponente für die präzise Volumenstromregelung dar. Die robuste Ausführung mit Schutzart IP66 und die automatische Huberkennung ermöglichen einen effizienten Betrieb in industriellen sowie gewerblichen Heizungs- und Klimasystemen.
