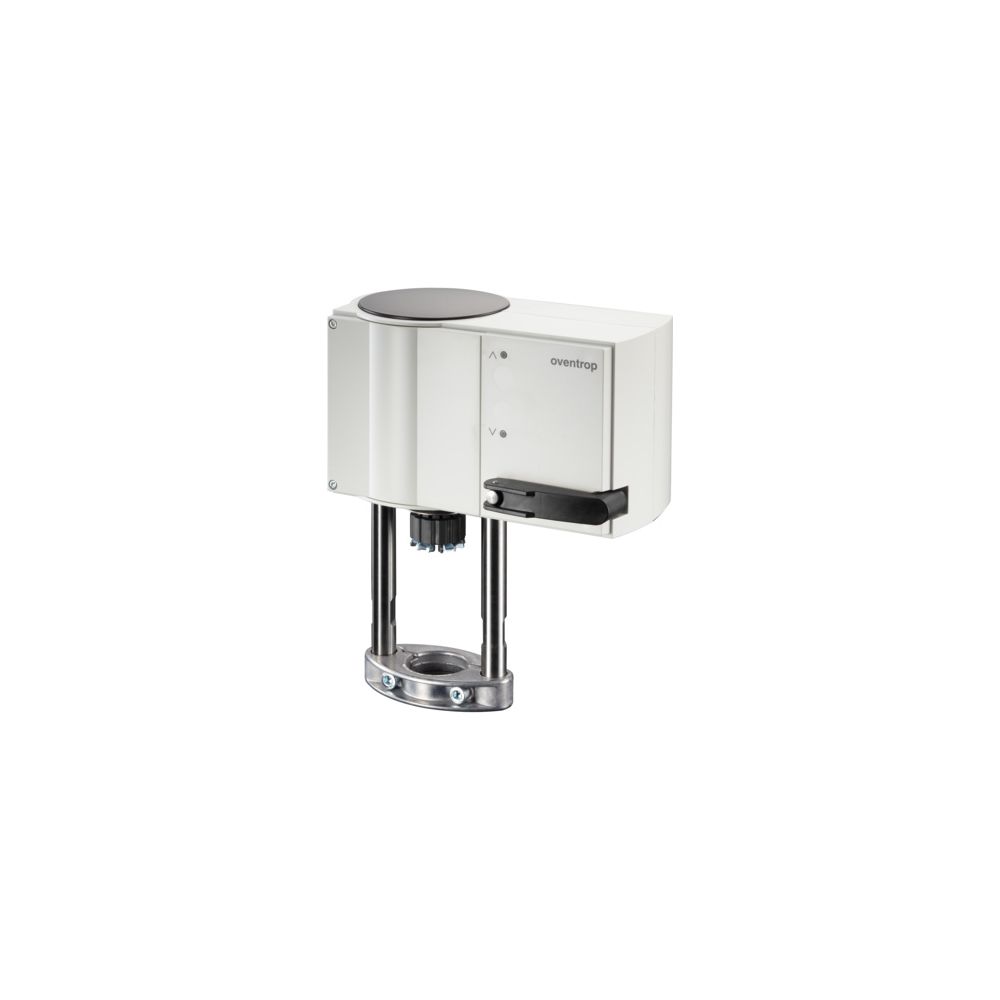

Oventrop Elektromotorischer Stellantrieb Aktor 24V, für Cocon QF -Ventile DN 125-200

Der elektromotorische Stellantrieb Aktor M von Oventrop ist eine präzise Lösung zur Steuerung von Cocon QFC-Ventilen in den Nennweiten DN 125 bis DN 200 sowie Zweiwegeventilen von DN 65 bis DN 150. Dieser leistungsstarke Aktor arbeitet mit einer Netzspannung von 24 V AC/DC und bietet durch seine flexible Ansteuerung mittels 0 bis 10 V, 4 bis 20 mA oder als 2-Punkt- beziehungsweise 3-Punkt-Regelung eine hohe Anpassungsfähigkeit für verschiedene Anlagenszenarien. Mit einer Verstellkraft von 2500 N und einem Hub von 40 mm sorgt er für eine zuverlässige Ventilbetätigung in anspruchsvollen Systemen.

Welche Steuerungsmöglichkeiten bietet der Aktor M?

Der Aktor M zeichnet sich durch seine vielseitigen Ansteuerungsmöglichkeiten aus, die eine präzise Regelung der Durchflussmengen ermöglichen. Neben der stetigen Ansteuerung über 0 bis 10 V oder 4 bis 20 mA kann das Gerät auch als schaltender 2-Punkt- oder 3-Punkt-Antrieb konfiguriert werden. Ein besonderes Merkmal ist die einstellbare Kennlinienart, die wahlweise linear, quadratisch oder gleichprozentig gewählt werden kann. Zur Überwachung des Betriebszustands verfügt der Stellantrieb über ein Stellungsrückmeldesignal von 0 bis 10 V sowie einen mechanischen Stellungsanzeiger, was die Kontrolle der Ventilposition vor Ort erleichtert.

Wie ist der Stellantrieb konstruiert?

Die robuste Bauweise des Aktors ist für den zuverlässigen Einsatz in der Gebäudeautomation ausgelegt. Mit der Schutzart IP66 ist das Gehäuse gegen Staub und starkes Strahlwasser geschützt, was einen sicheren Betrieb in unterschiedlichen Umgebungen ermöglicht. Die automatische Huberkennung vereinfacht die Inbetriebnahme, da keine manuelle Kalibrierung erforderlich ist. Der Antrieb ist zudem so konzipiert, dass er bei geschlossener Stellung spannungsfrei ist. Die Montage erfolgt unkompliziert mittels des beiliegenden Adapters und einer Klemmverbindung.

Technische Daten

• Netzspannung: 24 V AC/DC
• Verstellkraft: 2500 N
• Hublänge: 40 mm
• Schutzart: IP66
• Umgebungstemperatur: -10 bis 55 °C
• Max. elektrische Leistungsaufnahme: 10 W
• Bauhöhe: 289 mm
• Baulänge: 230 mm
• Bautiefe: 135,5 mm

Der Oventrop Aktor M überzeugt durch seine hohe Verstellkraft von 2500 N und die flexible Ansteuerung über 0 bis 10 V oder 4 bis 20 mA. Dank der Schutzart IP66 und der automatischen Huberkennung ist er ideal für den Einsatz in anspruchsvollen HLK-Anwendungen geeignet. Die Kombination aus präziser Stellungsrückmeldung und der Kompatibilität mit Cocon QFC-Ventilen bis DN 200 macht diesen Stellantrieb zu einer zuverlässigen Komponente für eine effiziente und bedarfsgerechte Regelung in der modernen Gebäudetechnik.

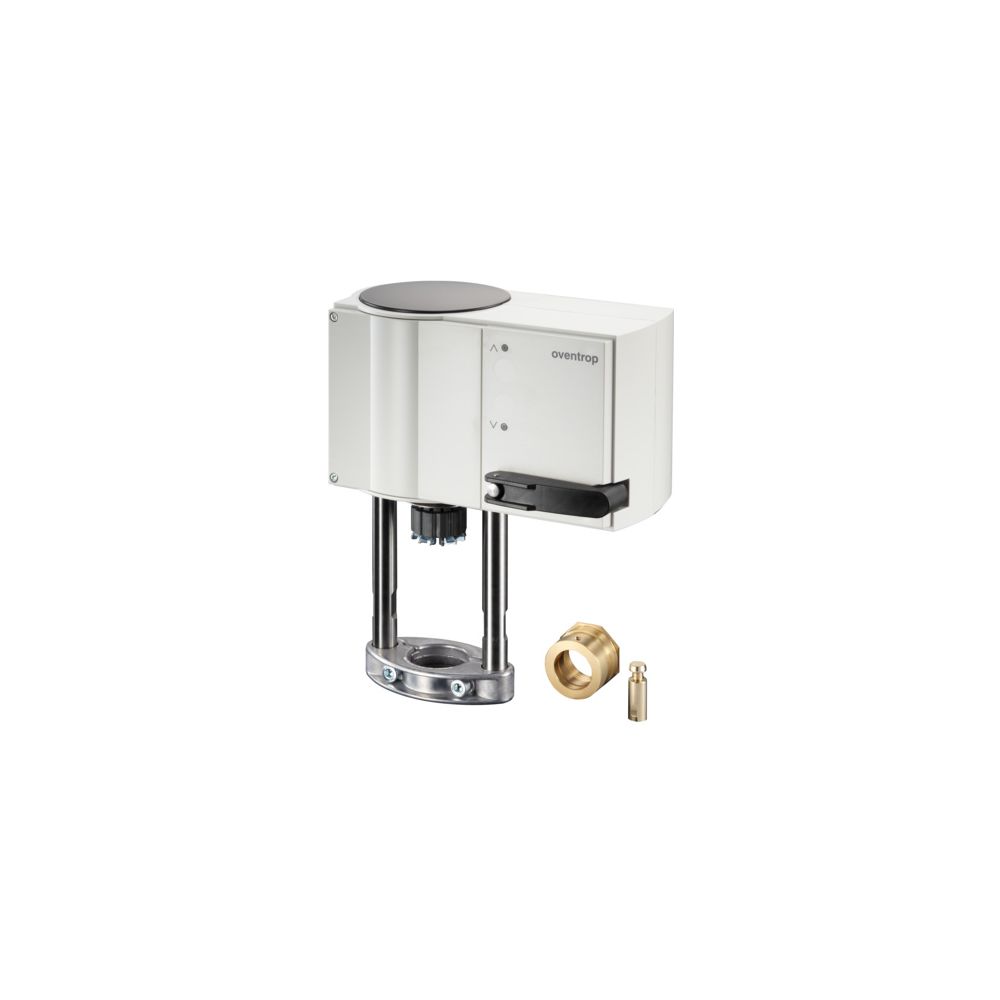

Lieferumfang

• 1x Oventrop Elektromotorischer Stellantrieb Aktor M
• 1x Adapter
