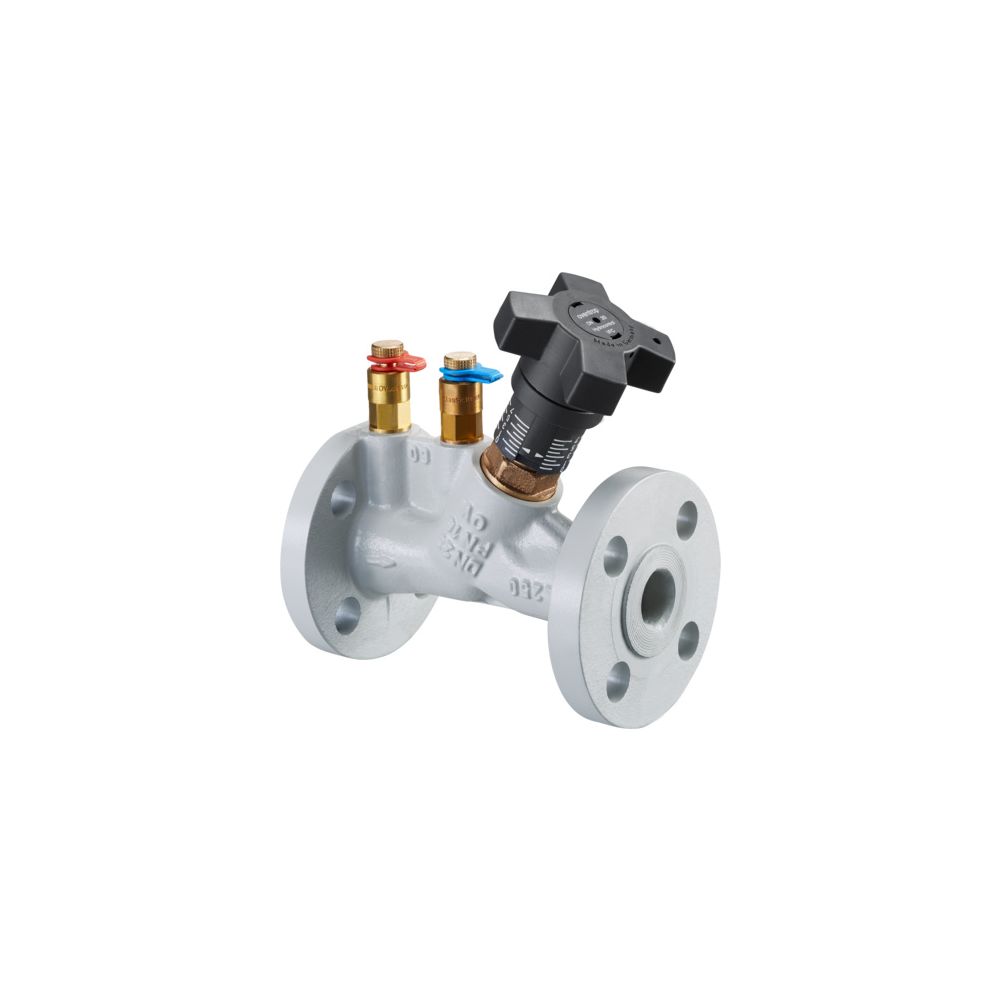

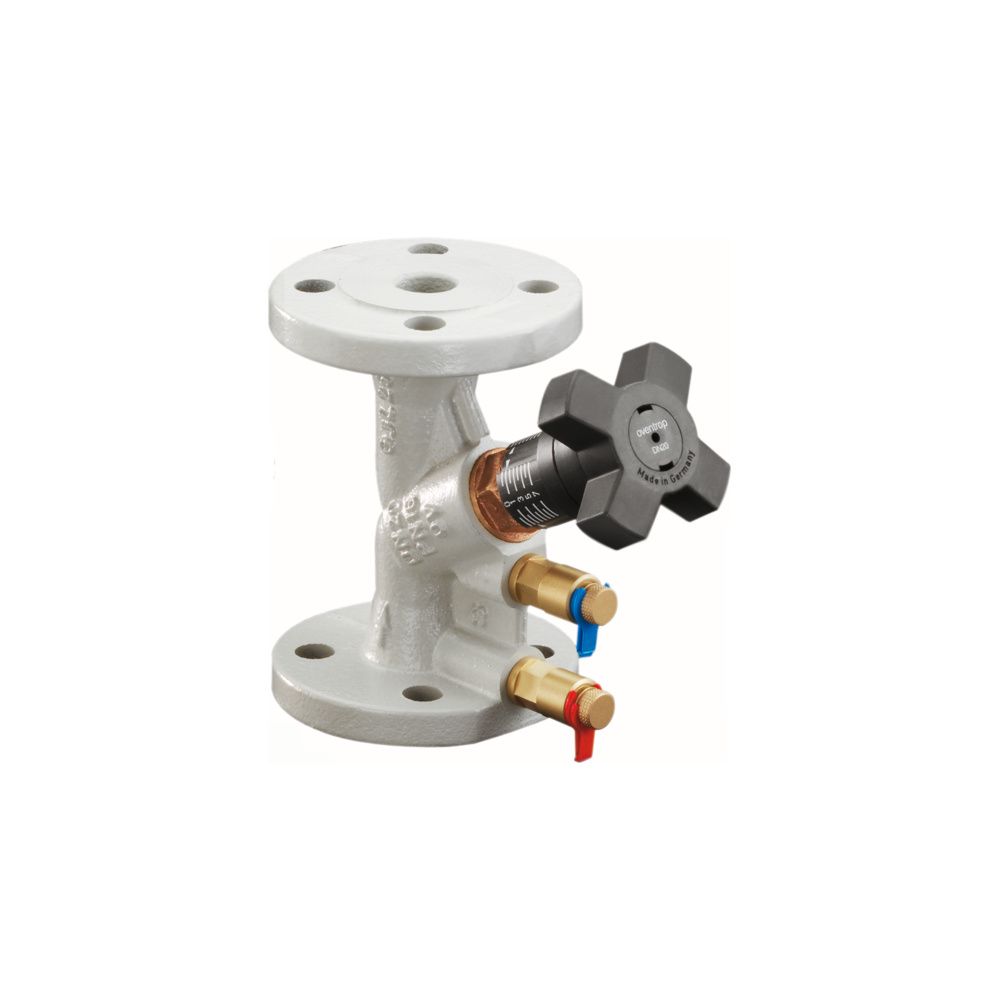

Oventrop Hydrocontrol VFC Strangregulierventil DN 20 PN 16 Flansch ANSI, 2 Messventile, GG 25

Das Oventrop Hydrocontrol VFC Strangregulierventil in der Ausführung DN 20 ist ein robustes Bauteil für den hydraulischen Abgleich in Heizungsanlagen. Das Ventil in Schrägsitzausführung besteht aus Grauguss (EN-GJL-250) und ist für einen Nenndruck von PN 16 ausgelegt. Durch die präzise, stufenlose Voreinstellung mittels Hubbegrenzung ermöglicht es eine exakte Durchflussregulierung. Die beidseitigen Flanschanschlüsse sind nach ANSI Class 150 gebohrt, was eine zuverlässige Integration in entsprechende Rohrleitungssysteme sicherstellt.

Wie ist das Hydrocontrol VFC konstruiert?

Das Ventilgehäuse ist aus langlebigem Grauguss gefertigt, während das Kopfstück und der Kegel aus widerstandsfähigem Rotguss bestehen. Die Spindel ist aus entzinkungsbeständigem Messing gefertigt und sorgt gemeinsam mit der wartungsfreien Spindelabdichtung durch einen doppelten EPDM-O-Ring für eine hohe Betriebssicherheit. Der Kegel ist mit einer Dichtung aus PTFE ausgestattet. Alle wesentlichen Funktionselemente sind auf der Handradseite angeordnet, was die Bedienung erleichtert. Zudem sind das Messventil und der F+E-Kugelhahn untereinander austauschbar.

Welche Vorteile bietet die Voreinstellung?

Die Voreinstellung des Strangregulierventils ist jederzeit kontrollierbar und kann bei Bedarf plombiert werden, um unbefugte Änderungen zu verhindern. Die Bedienung erfolgt manuell über ein Handrad mit einem Durchmesser von 70 mm. Dank der Schrägsitzbauweise wird ein optimaler Durchfluss bei einem Kvs-Wert von 4,8 erreicht. Das Ventil ist für den Einsatz in Heizungswasser-Systemen konzipiert und unterstützt eine effiziente hydraulische Einregulierung der Anlage.

Technische Daten

• Nenndurchmesser: DN 20
• Druckstufe: PN 16
• Kvs-Wert: 4,8
• Werkstoff: Grauguss (EN-GJL-250)
• Anschlussart: Flansch nach ANSI Class 150
• Bedienhöhe: 118 mm
• Handraddurchmesser: 70 mm
• Messventile: 2x G 1/4 Nadeltechnik

Das Oventrop Hydrocontrol VFC Strangregulierventil überzeugt durch seine robuste Materialwahl aus Grauguss und Rotguss sowie seine präzise Einstellbarkeit. Mit einem Kvs-Wert von 4,8 und der Auslegung auf PN 16 bietet es eine zuverlässige Lösung für den hydraulischen Abgleich in Heizungssystemen. Die einfache Handhabung durch die Anordnung aller Funktionselemente auf der Handradseite sowie die Möglichkeit zur Plombierung der Voreinstellung machen es zu einer sicheren Komponente für professionelle Installationen.
