Beschreibung

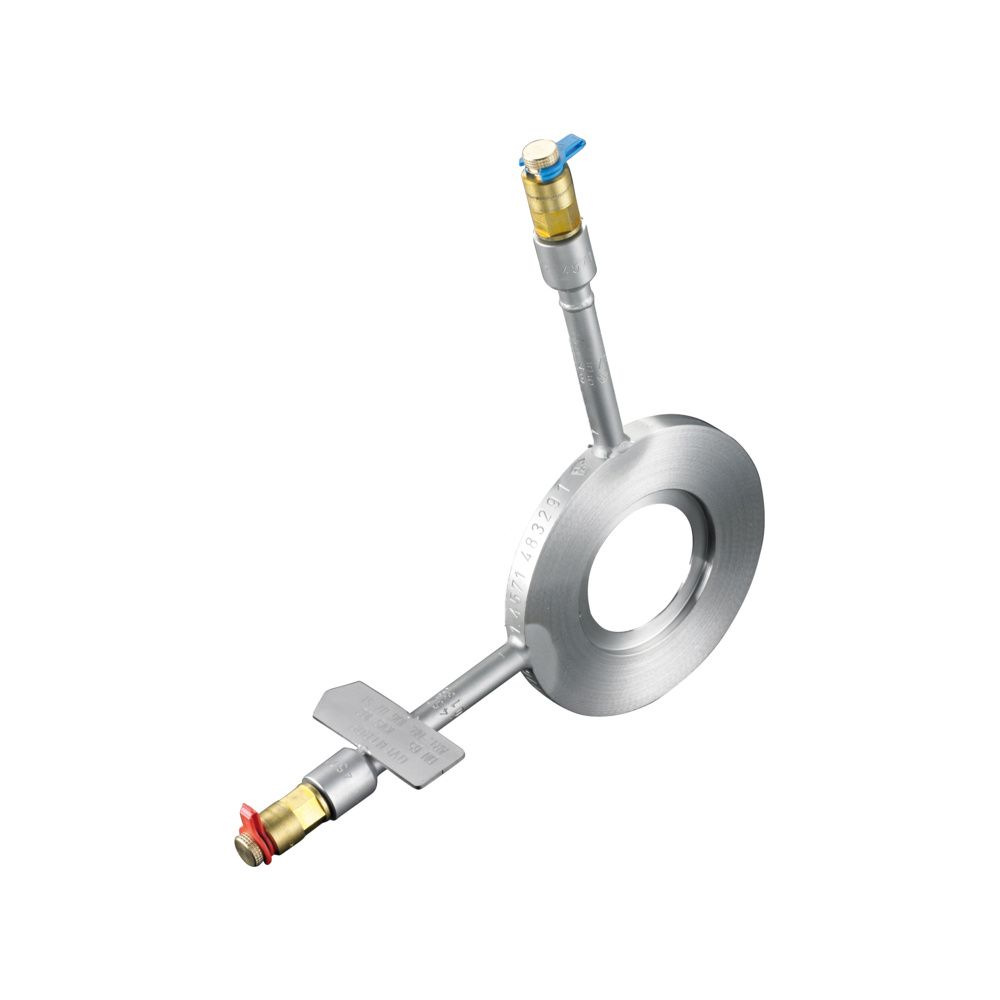

Oventrop Messblende mit 2 Messventilen DN 500 Zwischenflansch PN 16, Stahl
Die Oventrop Messblende in der Dimension DN 500 ist eine Komponente für den hydraulischen Abgleich in Heizungsanlagen. Ausgestattet mit zwei verlängerten Messventilen in Nadel-Technik, ermöglicht sie eine präzise Durchflussmessung. Die Ausführung als Zwischenflansch-Armatur ist für einen Betriebsdruck von PN 16 ausgelegt und besteht aus nichtrostendem Edelstahl der Werkstoffgüte 1.4571 (316 Ti).
Welche Vorteile bietet die Messblende?
Die Messblende zeichnet sich durch ihre Konstruktion aus nichtrostendem Edelstahl aus, die für den Einsatz in Heizungswasserkreisläufen konzipiert wurde. Durch die Integration von zwei verlängerten Messventilen mit Nadel-Technik wird eine Erfassung der Differenzdruckwerte ermöglicht, was die Grundlage für einen effizienten hydraulischen Abgleich bildet. Die Montage erfolgt als Zwischenflansch-Variante, was eine Integration in Rohrleitungssysteme nach EN 1092 PN 16 erlaubt. Für den Einbau sind keine speziellen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.
Technische Daten
- Nennweite: DN 500
- Druckstufe: PN 16
- Kvs-Wert: 4200
- Werkstoff: Edelstahl 1.4571 (316 Ti)
- Anschlussart: Zwischenflansch
- Messventile: 2x verlängert (Nadel-Technik)
- Eignung: Heizungswasser
- Oberflächenschutz: Unbehandelt
Diese Messblende von Oventrop stellt eine Lösung für die Durchflussmessung in Heizungsanlagen dar. Mit einer Nennweite von DN 500, einem Kvs-Wert von 4200 und der Auslegung auf PN 16 bietet sie die Stabilität und Genauigkeit für hydraulische Anforderungen. Die Verwendung von Edelstahl 1.4571 sorgt für eine robuste Funktionalität, die den hydraulischen Abgleich in Systemen unterstützt.
Technische Daten
| Hersteller-Warengruppe | Hydraulik |
| Hersteller-Produktgruppe | Armat.f.d.Hydraul.Abgleic |
| Hersteller-Artikelnummer | 1060762 |
| Hersteller | Oventrop |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Artikelnummer | OVENTROP-1060762 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 4026755248050 |
| Geeignet für Handbedienung | nein |
| Geeignet für Heizungswasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für warmes Trinkwasser | nein |
| Gewicht | 18 kg |
| Kvs-Wert | 4200 |
| Mit Entleerungsventil | nein |
| Mit Impulsleitungsanschluss | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Messanschluss | nein |
| Mit Messnippel | ja |
| Mit Standanzeiger | nein |
| Mit Thermometer | nein |
| Mit verlängerten Messnippeln | ja |
| Motorgesteuert | nein |
| Oberflächenschutz | unbehandelt |
| Thermostatisch | nein |
| Werkstoffgüte | Edelstahl 316 Ti (1.4571) |
| WEEE-Nr. | 58807514 |
