Beschreibung

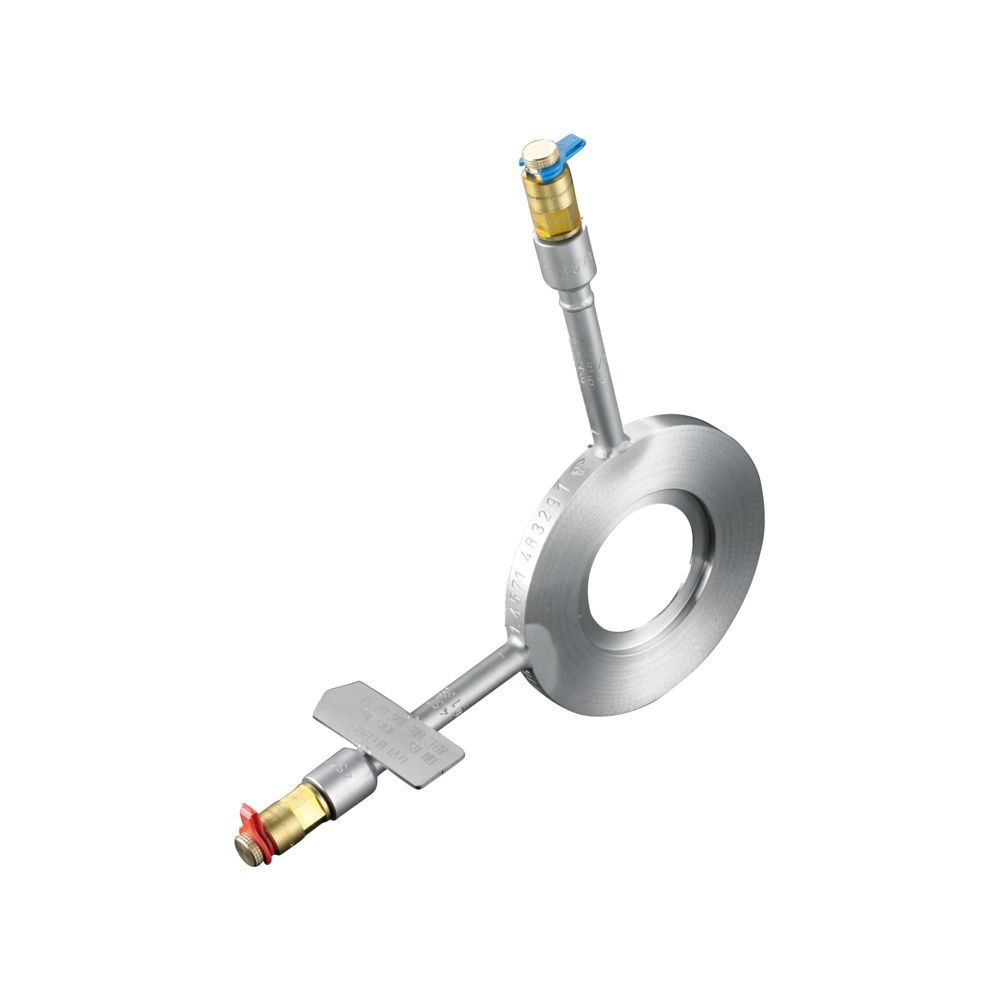

Oventrop Messblende mit 2 Messventilen DN 150 Zwischenflansch PN 16, Stahl
Die Oventrop Messblende in der Nennweite DN 150 ist eine Lösung für die hydraulische Einregulierung in Heizungsanlagen. Als Zwischenflansch-Armatur konzipiert, ermöglicht sie eine Durchflussmessung in Systemen mit einem Nenndruck von PN 16. Die Konstruktion aus nichtrostendem Stahl sorgt für Beständigkeit im Betrieb. Durch die Ausstattung mit zwei verlängerten Messventilen in Nadel-Technik ist eine Erfassung der Differenzdrücke möglich.
Wie ist die Messblende konstruiert?
Die Messblende ist für den Einsatz zwischen Flanschen nach EN 1092 ausgelegt. Gefertigt aus Edelstahl der Güte 316 Ti (1.4571), bietet sie Korrosionsbeständigkeit. Die zwei integrierten, verlängerten Messventile nutzen die Nadel-Technik, welche eine Messung des Differenzdrucks ermöglicht. Die Armatur ist für den Einsatz in Heizungswasser-Systemen optimiert, wobei die Oberfläche des Stahls unbehandelt bleibt.
Welche Vorteile bietet die Installation?
Die Installation der Messblende gestaltet sich effizient, da keine speziellen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich sind. Die Zwischenflansch-Bauweise erlaubt eine Integration in Rohrleitungssysteme der Nennweite DN 150. Durch die Auslegung auf den hydraulischen Abgleich unterstützt die Komponente die Energieeffizienz der Gesamtanlage. Die Armatur ist nicht für den Einsatz in Trinkwasserleitungen vorgesehen, sondern fokussiert sich auf die Anforderungen geschlossener Heizkreisläufe.
Technische Daten
- Nenndurchmesser: DN 150
- Druckstufe: PN 16
- Werkstoff: Edelstahl 316 Ti (1.4571)
- Kvs-Wert: 522
- Anschlussart: Zwischenflansch
- Messventile: 2x verlängert (Nadel-Technik)
- Einsatzbereich: Heizungswasser
Die Oventrop Messblende DN 150 stellt eine Komponente für den hydraulischen Abgleich in Heizungsanlagen dar. Mit ihrer Ausführung aus Edelstahl 316 Ti und der Nadel-Technik der zwei verlängerten Messventile ermöglicht sie eine Differenzdruckmessung bei einem Nenndruck von PN 16. Die Montage als Zwischenflansch-Armatur macht sie zu einer effizienten Wahl für die Durchflussoptimierung in Heizungssystemen.
Technische Daten
| Hersteller-Warengruppe | Hydraulik |
| Hersteller-Produktgruppe | Armat.f.d.Hydraul.Abgleic |
| Hersteller-Artikelnummer | 1060755 |
| Hersteller | Oventrop |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Artikelnummer | OVENTROP-1060755 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 4026755125399 |
| Geeignet für Handbedienung | nein |
| Geeignet für Heizungswasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für warmes Trinkwasser | nein |
| Gewicht | 2,121 kg |
| Kvs-Wert | 522 |
| Mit Entleerungsventil | nein |
| Mit Impulsleitungsanschluss | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Messanschluss | nein |
| Mit Messnippel | ja |
| Mit Standanzeiger | nein |
| Mit Thermometer | nein |
| Mit verlängerten Messnippeln | ja |
| Motorgesteuert | nein |
| Nenndurchmesser | DN 150 |
| Oberflächenschutz | unbehandelt |
| Thermostatisch | nein |
| Werkstoffgüte | Edelstahl 316 Ti (1.4571) |
| WEEE-Nr. | 58807514 |
