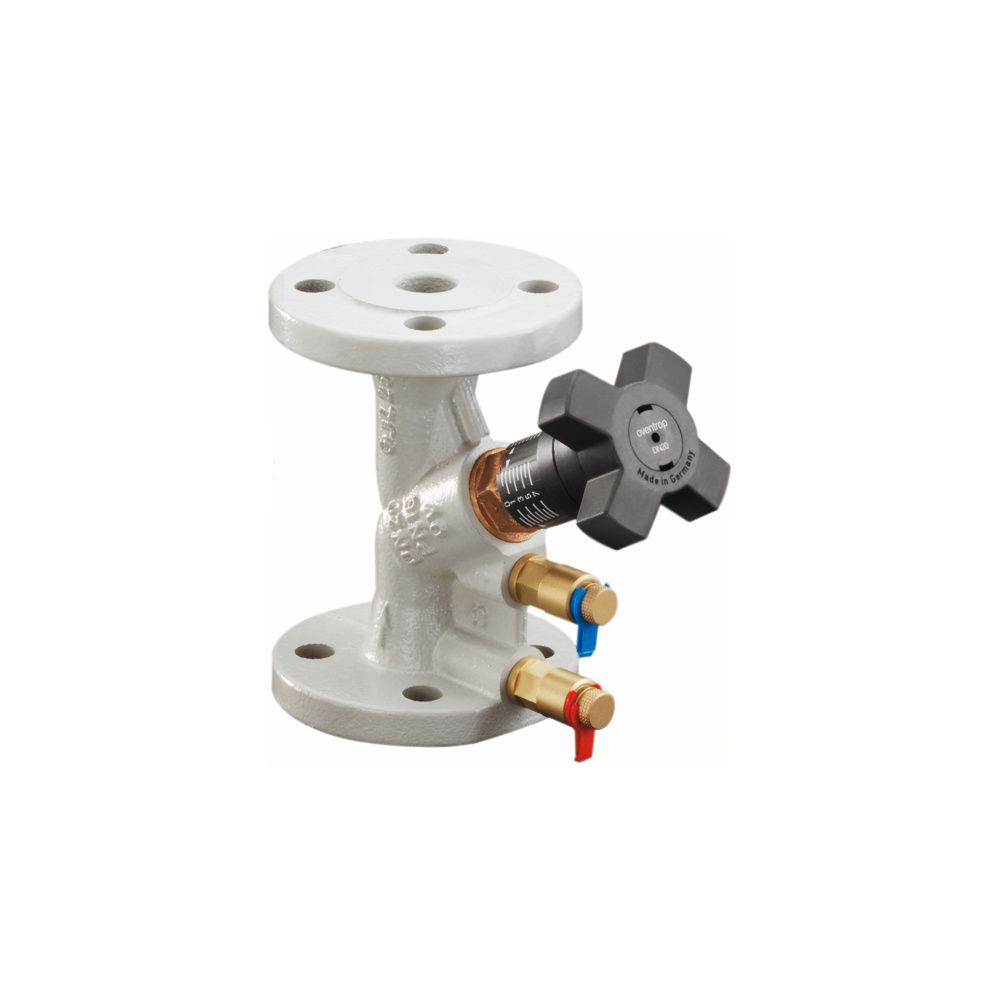

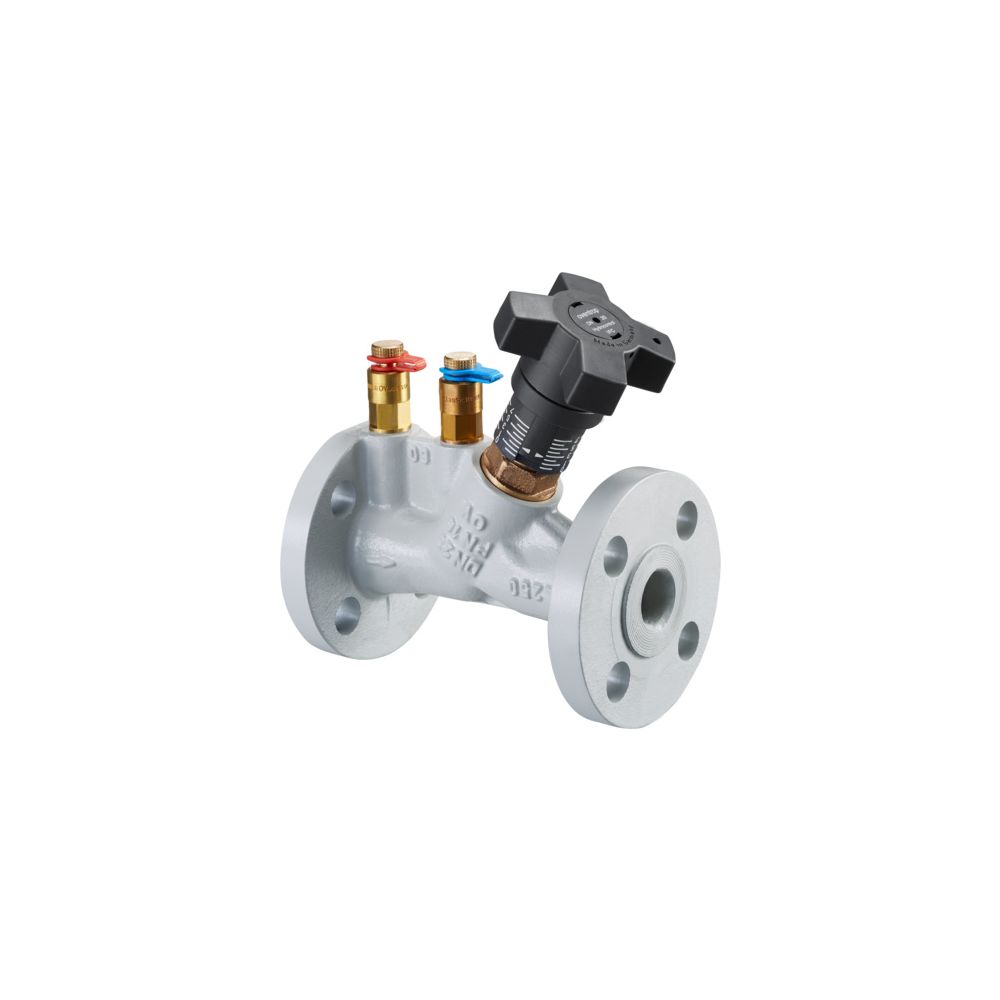

Oventrop Hydrocontrol VFC Strangregulierventil DN 25 PN 16 Flansch ANSI, 2 Messventile, GG 25

Das Oventrop Hydrocontrol VFC Strangregulierventil in der Ausführung DN 25 ist ein Bauteil für den hydraulischen Abgleich in Heizungsanlagen. Das Ventil in Schrägsitzausführung besteht aus robustem Grauguss und ist für einen Betriebsdruck von PN 16 ausgelegt. Mit seinen beidseitigen Flanschanschlüssen nach ANSI Class 150 und den zwei bereits montierten Messventilen in Nadeltechnik ermöglicht es eine präzise und jederzeit kontrollierbare Durchflussregulierung in Heizungssystemen.

Wie erfolgt die Einstellung des Ventils?

Das Hydrocontrol VFC bietet eine stufenlose Voreinstellung, die über eine integrierte Hubbegrenzung realisiert wird. Diese Einstellung ist gesichert und kann jederzeit kontrolliert werden. Für zusätzliche Sicherheit im laufenden Betrieb ist die Voreinstellung plombierbar. Alle wesentlichen Funktionselemente sind an der Handradseite angeordnet, was die Bedienung vereinfacht. Das Ventilgehäuse aus Grauguss (EN-GJL-250) in Kombination mit einem Kopfstück und Kegel aus Rotguss sorgt für eine langlebige Konstruktion. Die Spindelabdichtung ist wartungsfrei und wird durch einen doppelten O-Ring aus EPDM realisiert.

Welche Materialien kommen zum Einsatz?

Bei der Konstruktion wurden hochwertige Werkstoffe verwendet, um eine zuverlässige Funktion zu unterstützen. Die Spindel besteht aus entzinkungsbeständigem Messing, während der Kegel mit einer Dichtung aus PTFE ausgestattet ist. Das Ventil ist für den Einsatz mit Heizungswasser konzipiert. Die Flexibilität bei der Installation wird durch die austauschbare Anordnung von Messventil und F+E-Kugelhahn erhöht. Eine spezielle Verarbeitungstechnik oder der Einsatz von Spezialwerkzeugen ist für die Montage nicht erforderlich.

Technische Daten

• Nenndurchmesser: DN 25
• Druckstufe: PN 16
• Kvs-Wert: 8,4
• Gehäusewerkstoff: Grauguss (EN-GJL-250)
• Anschlussart: Flansch nach ANSI Class 150
• Bedienhöhe: 118 mm
• Handraddurchmesser: 70 mm
• Messanschlüsse: 2x Messventil G 1/4 Nadeltechnik

Das Oventrop Hydrocontrol VFC Strangregulierventil überzeugt durch seine robuste Bauweise aus Grauguss und die präzise Einstellbarkeit mittels Hubbegrenzung. Mit einem Kvs-Wert von 8,4 und der Auslegung auf PN 16 eignet es sich ideal für den hydraulischen Abgleich in Heizungssystemen. Die Kombination aus wartungsfreier Spindelabdichtung, PTFE-Dichtung und der einfachen Handhabung durch die Anordnung aller Funktionselemente auf der Handradseite macht es zu einer zuverlässigen Komponente für eine effiziente Anlagenhydraulik.
