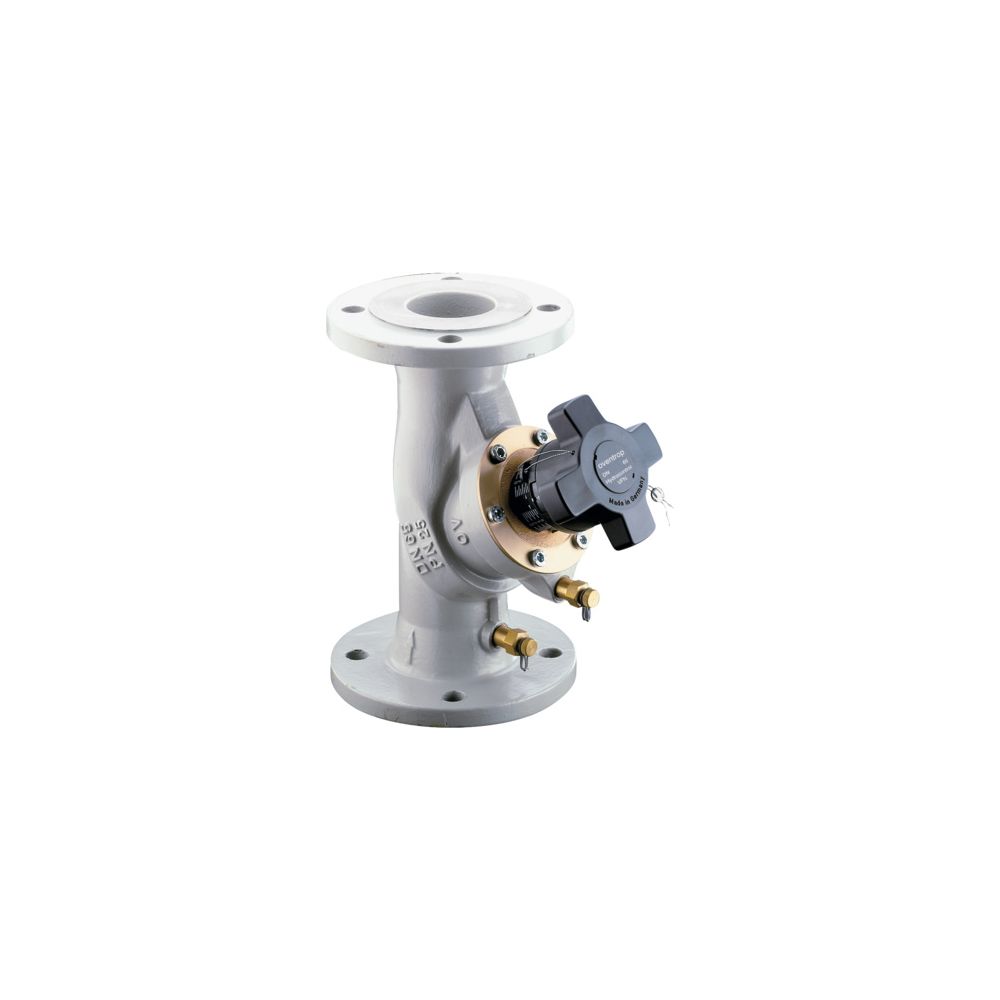

Oventrop Strangregulierventil Hydrocontrol VFN DN 150 PN 25 Flansch DIN, 2 Messventile,GGG 50

Das Strangregulierventil Hydrocontrol VFN von Oventrop ist eine robuste Armatur in Schrägsitzausführung, die für einen präzisen hydraulischen Abgleich in Heizungsanlagen konzipiert wurde. Mit einer Nennweite von DN 150 und einer Druckstufe von PN 25 bietet das Ventil eine zuverlässige Lösung für anspruchsvolle Anwendungen. Die stufenlose Voreinstellung erfolgt über eine Hubbegrenzung, die jederzeit kontrollierbar und zudem plombierbar ist, um eine dauerhafte Betriebseinstellung zu unterstützen.

Wie ist das Hydrocontrol VFN konstruiert?

Das Ventilgehäuse besteht aus widerstandsfähigem Sphäroguss (EN-GJS-500), was eine hohe Langlebigkeit im Anlagenbetrieb ermöglicht. Der Kegel ist aus Rotguss gefertigt und mit einer Dichtung aus PTFE ausgestattet, während die Spindel aus entzinkungsbeständigem Messing besteht. Für eine zuverlässige Abdichtung sorgt eine wartungsfreie Spindelabdichtung mittels eines doppelten O-Rings aus EPDM. Alle wesentlichen Funktionselemente sind an der Handradseite angeordnet, was die Bedienung vereinfacht.

Welche Vorteile bietet die Voreinstellung?

Die Konstruktion ermöglicht eine exakte und jederzeit reproduzierbare Voreinstellung des Durchflusses. Durch die Anordnung der Funktionselemente auf einer Seite können Messventile und F+E-Kugelhähne flexibel untereinander ausgetauscht werden. Das Ventil verfügt über zwei montierte Classic Messventile in G 1/4 Nadeltechnik, die eine präzise Druckverlustmessung erlauben. Der beiderseitige Flanschanschluss nach DIN EN 1092-2 ermöglicht eine normgerechte Integration in das Rohrleitungssystem.

Technische Daten

• Nenndurchmesser: DN 150
• Druckstufe: PN 25
• Kvs-Wert: 404,3
• Gehäusewerkstoff: Sphäroguss (EN-GJS-500)
• Anschlussart: Flansch nach DIN EN 1092-2
• Bedienhöhe: 285 mm
• Handraddurchmesser: 160 mm
• Messanschlüsse: 2x G 1/4 Nadeltechnik

Das Oventrop Strangregulierventil Hydrocontrol VFN überzeugt durch seine robuste Bauweise aus Sphäroguss und die präzise Einstellbarkeit des Durchflusses. Mit einem Kvs-Wert von 404,3 und der Auslegung für einen Betriebsdruck von PN 25 eignet sich die Armatur ideal für den hydraulischen Abgleich in Heizungssystemen. Die Kombination aus hochwertigen Materialien wie Rotguss und entzinkungsbeständigem Messing sowie die einfache, plombierbare Voreinstellung machen dieses Ventil zu einer zuverlässigen Komponente für eine effiziente Anlagentechnik.

Lieferumfang

• 1x Oventrop Strangregulierventil Hydrocontrol VFN DN 150
