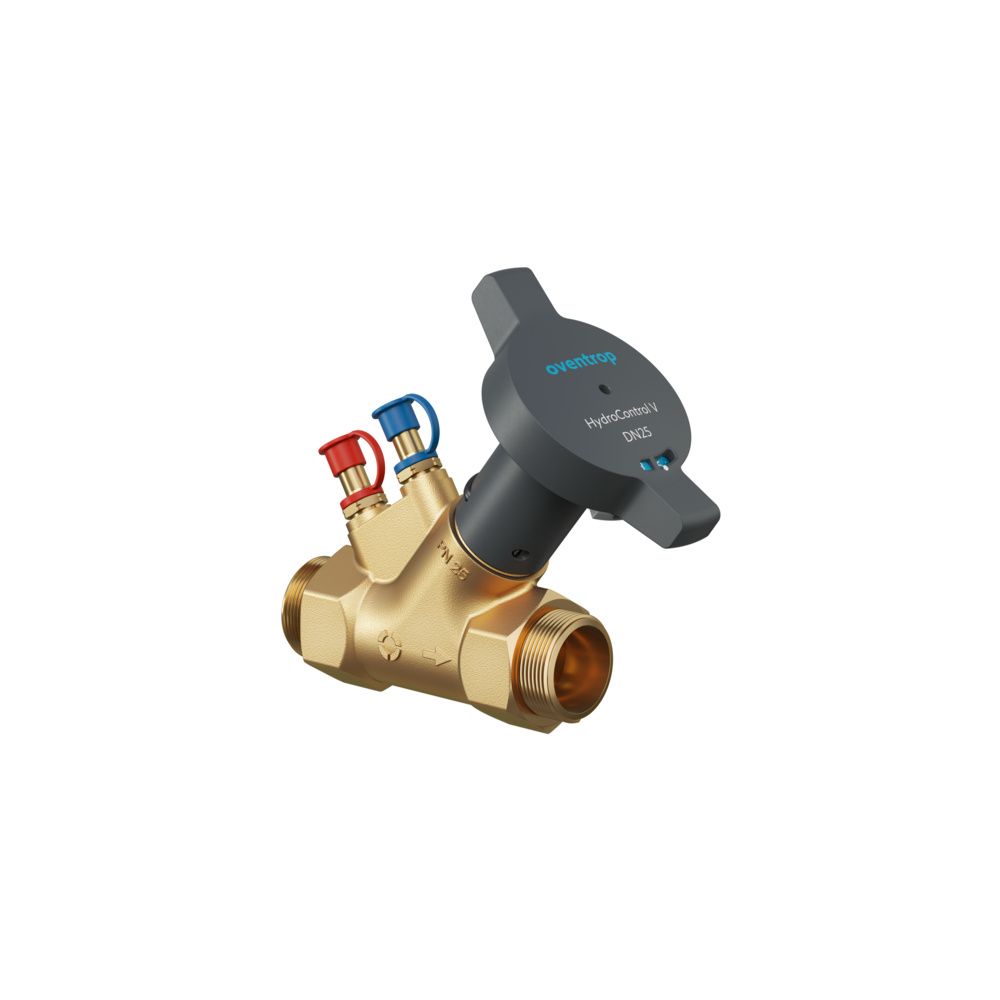

Oventrop HydroControl V Strangregulierventil PN 16 DN 20 G 1” Außengewinde HydroPort, entzinkungsbeständig

Das Oventrop HydroControl V Strangregulierventil ist eine Lösung für den hydraulischen Abgleich von Verteilleitungen in Zentralheizungs- und Kühlanlagen mit geschlossenen Kreisläufen. Das Ventil in Schrägsitzausführung besteht aus entzinkungsbeständigem Messing und ist für einen Betriebsdruck von PN 16 ausgelegt. Mit einer Nennweite von DN 20 und einem G 1 Außengewinde ermöglicht es eine präzise Durchflussbestimmung durch Differenzdruckmessung. Dank der zwei montierten HydroPort Hilfsventile ist eine Messung und Entleerung sichergestellt.

Wie erfolgt die präzise Durchflussregelung?

Das HydroControl V Strangregulierventil ermöglicht eine stufenlose Feinstvoreinstellung, die jederzeit kontrollierbar und reproduzierbar ist. Alle wesentlichen Funktionselemente sind an der Handradseite angeordnet, was die Bedienung erleichtert. Die Voreinstellung kann bei Bedarf blockiert oder plombiert werden. Die Durchflussbestimmung erfolgt über eine Differenzdruckmessung, wobei das Messsystem OV-DMC 3 unter Berücksichtigung der gewählten Voreinstellwerte zum Einsatz kommt.

Welche Vorteile bietet die Konstruktion?

Die Schrägsitzbauform sorgt für eine strömungsgünstige Charakteristik innerhalb des Systems. Das Ventil ist für den Einsatz in Wasser- und Wasser-Glykolgemischen konzipiert und deckt einen Betriebstemperaturbereich von -20 °C bis 150 °C ab. Durch die Ausstattung mit HydroPort Messventilen ist sowohl der Anschluss einer Impulsleitung als auch eine Entleerung mittels Adapter möglich. Das Ventil kann flexibel sowohl im Vorlauf als auch im Rücklauf installiert werden.

Technische Daten

• Nennweite: DN 20
• Anschluss: G 1 Außengewinde
• Druckstufe: PN 16
• Kvs-Wert: 6,9
• Gehäusewerkstoff: Entzinkungsbeständiges Messing
• Bauform: Schrägsitz
• Betriebstemperatur: -20 °C bis 150 °C
• Messanschluss: HydroPort
• Voreinstellung: Stufenlos, blockierbar und plombierbar
• Medien: Wasser, Wasser-Glykolgemisch

Das Oventrop HydroControl V Strangregulierventil überzeugt durch seine robuste Bauweise aus entzinkungsbeständigem Messing und seine hohe Funktionalität beim hydraulischen Abgleich. Mit einem Kvs-Wert von 6,9 und der präzisen, stufenlosen Feinstvoreinstellung bietet es eine Basis für effiziente Heizungs- und Kühlsysteme. Die einfache Handhabung durch die Anordnung aller Funktionselemente auf der Handradseite sowie die flexible Einbaumöglichkeit im Vor- oder Rücklauf machen es zu einer Komponente für anspruchsvolle Anlagenkonfigurationen.
