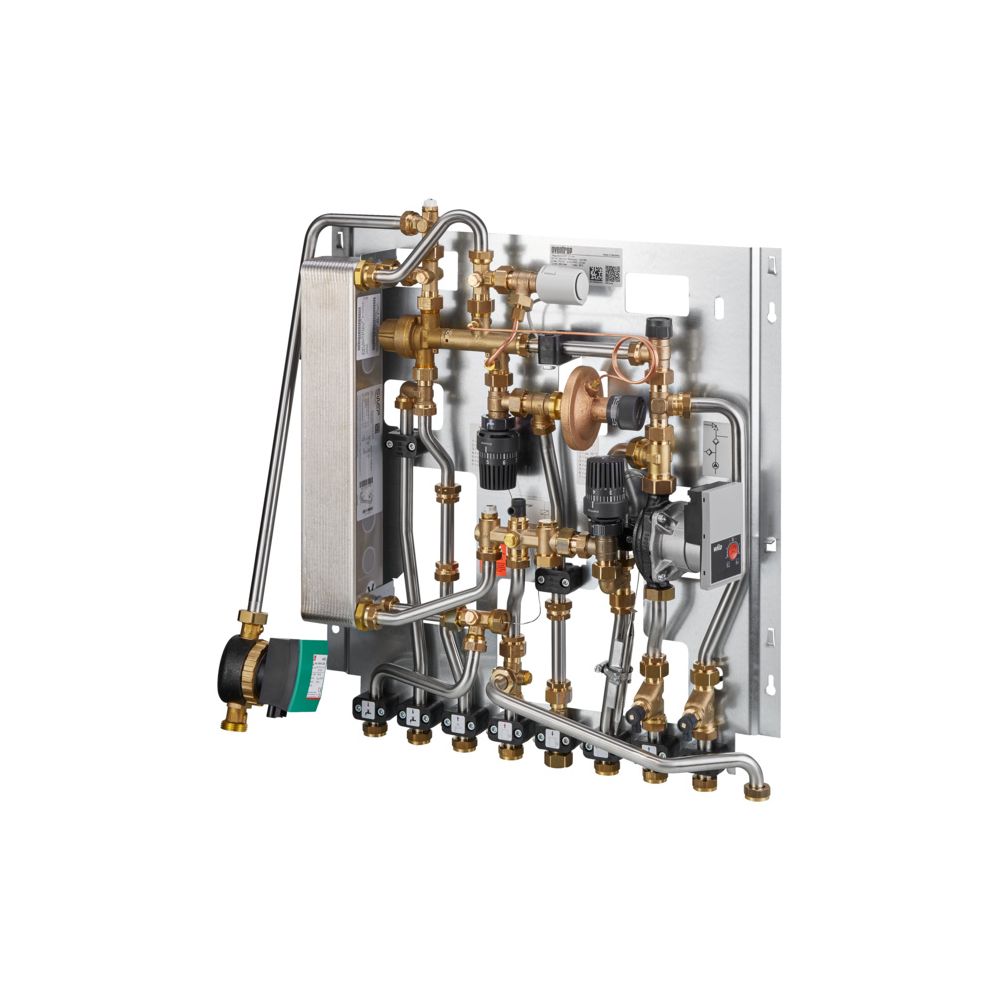

Oventrop Regudis W-HTF HT Wohnungsstation gemischter Heizkreis 17 l/min Wärmetauscher Nickel., Trinkwasserzirkulationsleitung

Die Oventrop Regudis W-HTF Wohnungsstation ist eine effiziente Lösung für die zentrale Versorgung von Wohnungen mit Heizwärme und warmem Trinkwasser. Die auf einem Halterungsblech vormontierte und dichtgeprüfte Einheit ermöglicht eine präzise Regelung der Fußbodenheizung sowie die Bereitstellung von Trinkwasser mit einer Zapfleistung von 17 l/min. Ausgestattet mit einem nickelgelöteten Edelstahl-Plattenwärmetauscher, einem gemischten Heizkreis, einem Hochtemperaturabgang für Radiatoren sowie einer zeitgesteuerten Trinkwasserzirkulationsleitung, bietet das System eine hohe Flexibilität für moderne Wohnkonzepte.

Wie ist die Wohnungsstation aufgebaut?

Die Regudis W-HTF basiert auf einem robusten Edelstahl-Plattenwärmetauscher, der senkrecht verbaut ist, um das Risiko von Verkalkungen zu minimieren. Die gesamte Einheit ist auf einem Halterungsblech montiert, was die Installation vereinfacht. Alle Rohrleitungen bestehen aus Edelstahl mit einem Durchmesser von 18 x 1 mm. Zur präzisen Steuerung der Warmwasseraustrittstemperatur dient ein thermostatischer Temperaturregler mit schnell reagierendem Fühler. Der Trinkwasserkreis ist zudem mit einem Proportionalmengenregler inklusive Trinkwasservorrangschaltung und einer beschichteten Kaltwasserdrosselscheibe ausgestattet.

Welche Funktionen bietet die Regelungstechnik?

Für eine optimale Energieverteilung sorgt die Einspritzschaltung zur Regelung der Vorlauftemperatur. Ein Differenzdruckregelventil im Heizungsrücklauf stellt sicher, dass der Differenzdruck auch bei schnellen Laständerungen während der Warmwasserzapfung stabil bleibt. Die Volumenstromeinstellung der Wohnungsheizung erfolgt über ein Zonenventil, das optional mit einem Stellantrieb erweitert werden kann. Zur Überwachung und Wartung sind Schmutzfänger im Heizungsvorlauf und Heizkreisrücklauf integriert, ergänzt durch Entlüftungs- und Entleerungsmöglichkeiten.

Wie erfolgt die Einbindung in das Leitungsnetz?

Die Station ist für den Anschluss an die Versorgungsleitungen sowie an den Heiz- und Trinkwasserkreis der Wohnung mit sieben flachdichtenden G 3/4 Überwurfmuttern ausgestattet. Für die verbrauchsabhängige Abrechnung sind Passstücke für Wärmezähler (110 mm, G 3/4) sowie für Kaltwasserzähler (110 mm, G 3/4) vorgesehen. Das Passstück für den Wärmezähler verfügt über ein Reduzierstück für einen G 1/2 Fühleranschluss, um direkt tauchende Fühler einsetzen zu können. Die integrierte Pumpe Wilo Yonos Para RS 15/1-6 RKA unterstützt den effizienten Betrieb.

Technische Daten

• Zapfleistung: 17 l/min
• Maximaler Arbeitsdruck: 10 bar
• Minimale Vorlauftemperatur: tZapf + 15 K
• Einstellbereich Warmwasser: 40 - 70 °C
• Zapftemperatur: 45 - 60 °C
• Minimaler Kaltwasserdruck: 2,5 bar
• Minimaler Differenzdruck Versorgung: 300 mbar
• Bauhöhe: 700 mm
• Baulänge: 645 mm
• Bautiefe: 110 mm

Die Oventrop Regudis W-HTF Wohnungsstation überzeugt durch ihre kompakte Bauweise und die zuverlässige Bereitstellung von Heizwärme und Trinkwasser. Mit einer Zapfleistung von 17 l/min und der integrierten Zirkulationsleitung eignet sie sich ideal für anspruchsvolle Wohnungsinstallationen. Die hochwertige Verarbeitung mit Edelstahlkomponenten und die durchdachte Regelungstechnik mit Differenzdruckventil und Einspritzschaltung ermöglichen einen stabilen und langlebigen Betrieb bei einem maximalen Arbeitsdruck von 10 bar.
