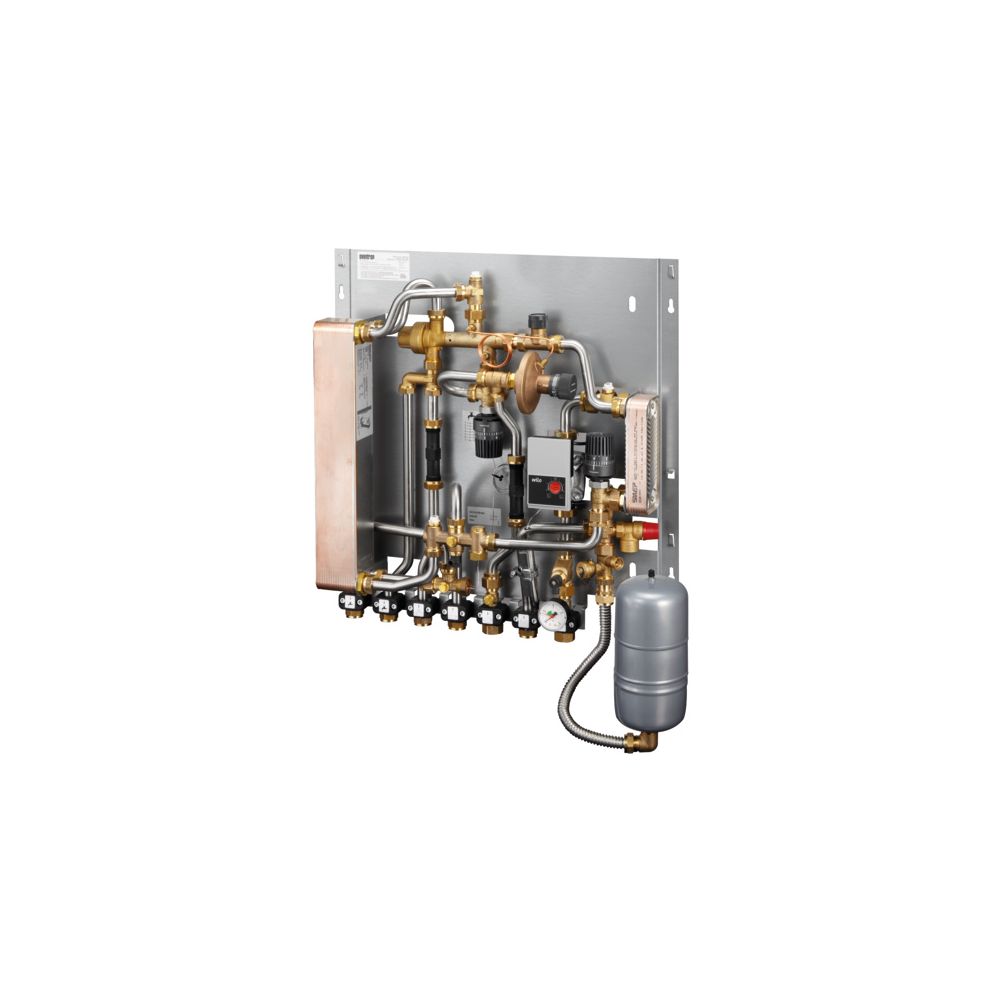

Oventrop Regudis W-HTU Duo Wohnungsstation Heizkreis Trennsystem 17 l/min, Wärmetauscher Kupfergelötet

Die Oventrop Regudis W-HTU Duo Wohnungsstation mit Heizkreistrennsystem ermöglicht die effiziente Versorgung einer Wohneinheit mit Heizwärme und warmem Trinkwasser. Als anschlussfertige, auf einem Halterungsblech montierte Einheit überzeugt sie durch ihre kompakte Bauweise und hohe Betriebssicherheit. Das System ist speziell für den Einsatz in Wohngebäuden konzipiert, bei denen eine hydraulische Trennung zwischen dem primären Heizungskreis und dem wohnungsinternen Heizkreis erforderlich ist.

Wie ist die Wohnungsstation aufgebaut?

Die Regudis W-HTU Duo basiert auf einem kupfergelöteten Edelstahl-Plattenwärmetauscher, der senkrecht verbaut ist, um das Risiko von Verkalkungen zu minimieren. Zur präzisen Steuerung der Warmwasseraustrittstemperatur dient ein thermostatischer Temperaturregler mit einem schnell reagierenden Fühler. Ein Proportionalmengenregler mit Trinkwasservorrangschaltung und integrierter Kaltwasserdrosselscheibe sorgt für eine bedarfsgerechte Bereitstellung. Alle Bauteile im Trinkwasserkreis sind zusätzlich beschichtet, um eine hohe Langlebigkeit zu unterstützen. Die Rohrleitungen bestehen aus Edelstahl mit einem Durchmesser von 18 x 1 mm.

Welche Funktionen bietet das Heizkreistrennsystem?

Das System integriert ein Differenzdruckregelventil im Heizungsrücklauf, das den Differenzdruck bei schnellen Laständerungen während der Warmwasserzapfung stabil hält. Zur individuellen Volumenstromeinstellung der Wohnungsheizung ist ein Zonenventil verbaut, das optional mit einem Stellantrieb nachgerüstet werden kann. Schmutzfänger im Heizungsvorlauf und im Heizkreisrücklauf schützen die Komponenten vor Ablagerungen. Zudem sind Entlüftungs- und Entleerungsmöglichkeiten für den Heizkreis direkt in die Station integriert.

Wie erfolgt die Einbindung in das Leitungsnetz?

Die Station ist für eine einfache Montage ausgelegt und verfügt über sieben flachdichtende Überwurfmuttern in G 3/4 für den Anschluss an die Versorgungsleitungen sowie an den Heiz- und Trinkwasserkreis der Wohnung. Für die Abrechnung des Verbrauchs sind Passstücke für einen Wärmezähler (110 mm, G 3/4) sowie für einen Kaltwasserzähler (110 mm, G 3/4) vorgesehen. Das Passstück für den Wärmezähler ist zudem mit einem Reduzierstück für einen Fühleranschluss G 1/2 ausgestattet, um direkt tauchende Fühler aufzunehmen.

Technische Daten

• Zapfleistung: 17 l/min
• Max. Arbeitsdruck: 10 bar
• Min. Kaltwasserdruck: 2,5 bar
• Min. Differenzdruck Versorgung: 300 mbar
• Zapftemperatur: 45 - 60 °C
• Bauhöhe: 645 mm
• Baulänge: 630 mm
• Bautiefe: 150 mm
• Anschlussgröße: G 3/4

Die Oventrop Regudis W-HTU Duo Wohnungsstation bietet eine zuverlässige Lösung für die dezentrale Wärme- und Trinkwasserversorgung. Mit einer Zapfleistung von 17 l/min und der integrierten Heizkreistrennung ermöglicht sie eine präzise Temperaturregelung und hohe Betriebssicherheit. Dank der vormontierten Einheit auf einem Halterungsblech und der standardisierten G 3/4 Anschlüsse ist eine effiziente Installation in Wohnungen sichergestellt, wobei die robuste Edelstahl-Konstruktion eine langlebige Nutzung unterstützt.
