Oventrop Regumat RTAF-180 Station DN 25 mit elektrischem Stellantrieb

Die Oventrop Regumat RTAF-180 Station DN 25 ist eine effiziente Lösung zur Rücklauftemperaturanhebung bei der Anbindung von Feststoffkesseln. Durch die elektronische Festwertregelung wird die Rücklauftemperatur zum Kessel zuverlässig auf einem Niveau von mindestens 55 °C gehalten, was effektiv die Kondensat-Teerbildung verhindert. Die Station zeichnet sich durch eine kompakte Bauweise aus und ermöglicht eine zeitsparende Montage an Rohrleitungssystemen. Sie ist für eine Leistung von bis zu 40 kW ausgelegt und bietet durch hochwertige, wartungsfreie Armaturen eine hohe Funktionssicherheit im Betrieb.

Wie arbeitet die Rücklauftemperaturanhebung?

Im Anfahrbetrieb wird der Kesselkreis im Kurzschluss geführt, wobei über einen Bypass heißes Vorlaufwasser direkt in den Rücklauf geleitet wird. Erst nach Erreichen der definierten Rücklauftemperatur von 55 °C öffnet das Dreiwegemischventil. Zur Vermeidung von Fehlzirkulationen ist ein Sperrventil mit einem Öffnungsdruck von 20 mbar integriert. Die Steuerung erfolgt über einen elektrischen Stellantrieb, der eine präzise elektronische Temperaturregelung ermöglicht.

Welche Komponenten umfasst die Station?

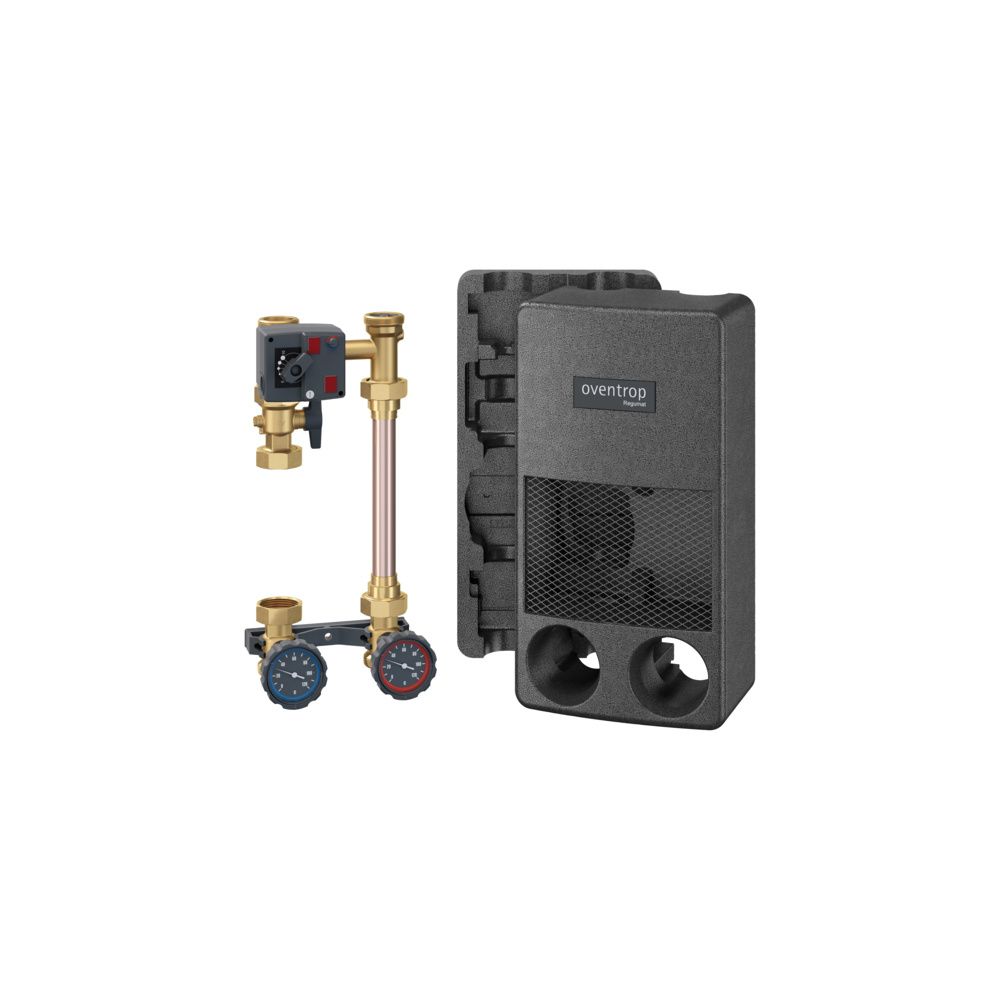

Die Regumat RTAF-180 Station besteht aus einer robusten Absperreinrichtung mit zwei Kugelhähnen sowie einem Dreiwegemischventil. Zur einfachen Überwachung der Betriebszustände sind zwei Thermometer direkt in die Handgriffe integriert, die eine klare Anzeige der Vor- und Rücklauftemperatur ermöglichen. Eine Universalwärmedämmung sorgt für eine effiziente thermische Trennung. Die Station ist modular erweiterbar und wird inklusive einer Wandhalterung geliefert, um eine stabile Installation zu ermöglichen.

Technische Daten

• Nennweite: DN 25
• Empfohlener Einsatzbereich: 40 kW
• Max. Betriebstemperatur: 95 °C
• Max. Betriebsdruck: 10 bar
• Einstellbereich Temperatur: 0 - 95 °C
• Pumpenbaulänge: 180 mm
• Kvs-Wert: 5,5
• Achsabstand: 125 mm
• Öffnungsdruck Sperrventil: 20 mbar
• Anschluss: G 1 1/2 AG flachdichtend

Die Oventrop Regumat RTAF-180 Station bietet eine zuverlässige Regelung für Feststoffkessel bis 40 kW. Mit ihrem elektronischen Stellantrieb, der integrierten Wärmedämmung und den praktischen Thermometern in den Handgriffen stellt sie eine langlebige und wartungsarme Lösung für moderne Heizungsanlagen dar. Die robuste Konstruktion für einen Betriebsdruck von bis zu 10 bar und Temperaturen bis 95 °C sorgt für einen sicheren Betrieb und schützt den Kessel vor schädlicher Kondensatbildung.
