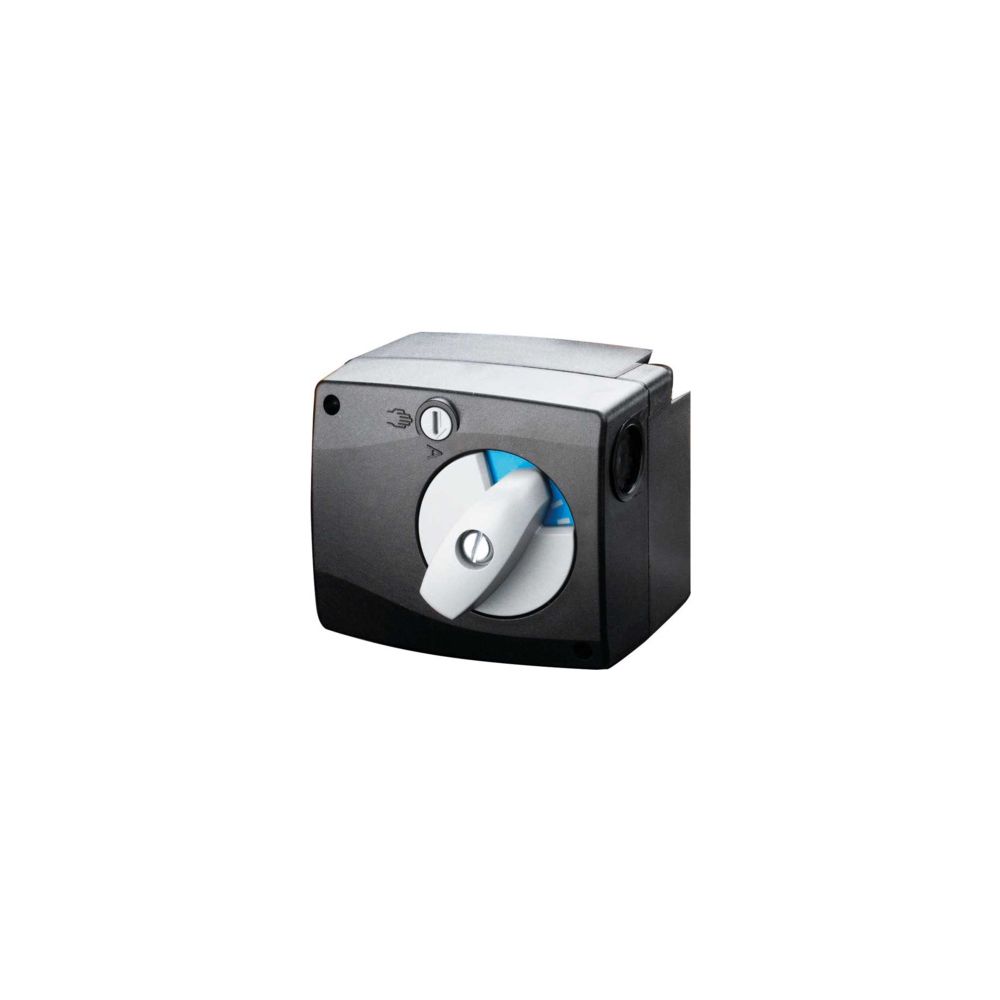

Oventrop Stellmotor 230V (3-Punkt) für Regumat M3 DN 20/25/32, 35 s

Der Oventrop Stellmotor NR230-04-401 (Artikelnummer 1361098) dient als motorischer Antrieb für Drei- und Vierwegemischer. Er ist für den Einsatz in den Stationen Regumat M3 in den Nennweiten DN 20, DN 25 und DN 32 konzipiert und lässt sich über handelsübliche Regelsysteme mit 3-Punkt-Ausgang ansteuern.

Wie erfolgt die Ansteuerung des Stellmotors?

Der Stellmotor ermöglicht eine präzise Regelung der Vorlauftemperatur. Bei rechtsdrehender Bewegung öffnet sich der Vorlauf, während der Bypass geschlossen wird, was zu einem Anstieg der Temperatur führt. Bei linksdrehender Verfahrrichtung schließt sich der Vorlauf und der Bypass öffnet, wodurch die Temperatur sinkt. Der Drehwinkel ist auf 90 Grad begrenzt. Bei Erreichen der Endanschläge schaltet der Antrieb elektrisch ab und verbleibt in einem stromlosen Zustand.

Welche Funktionen bietet der Antrieb im Betrieb?

Bei Störungen des Regelsystems kann der Antrieb über einen Drehknopf manuell bedient werden. Für die nachträgliche Montage in Regumat M3 DN 25 Stationen ab dem Baujahr 2015 ist das separat erhältliche Montageset mit der Artikelnummer 1350290 erforderlich.

Technische Daten

• Betriebsspannung: 230 V, 50 Hz
• Aufnahmeleistung: 2,5 W
• Drehmoment: 5 Nm
• Laufzeit: 35 s
• Drehwinkel: 90 Grad
• Umgebungstemperatur: 0 °C bis +50 °C
• Anschlusskabellänge: 2,2 m

Der Oventrop Stellmotor NR230-04-401 sorgt mit einem Drehmoment von 5 Nm und einer Laufzeit von 35 s für eine zuverlässige Mischersteuerung. Durch die 3-Punkt-Ansteuerung und die elektrische Abschaltung in den Endlagen ist ein effizienter Betrieb in Regumat M3 Systemen sichergestellt. Die Möglichkeit zur manuellen Umstellung bietet zusätzliche Flexibilität bei der Anlagenwartung.
