Oventrop Regusol SH-130 Solarstation DN 20 Grundfos, 2-14 l/min, 6 bar

Die Oventrop Regusol SH-130 Solarstation in der Ausführung als Einstrang-Station DN 20 ist eine kompakte Lösung für die Anbindung von Solarkreisläufen. Ausgestattet mit einer Grundfos UPM3 Solar 15-75 PWM Hocheffizienzpumpe, ermöglicht das System eine Zirkulation im Solarsystem. Die Station ist für einen Betriebsdruck von bis zu 6 bar ausgelegt und bietet einen Durchfluss-Messbereich von 2 bis 14 l/min, was eine hydraulische Einregulierung unterstützt.

Wie ist die Solarstation aufgebaut?

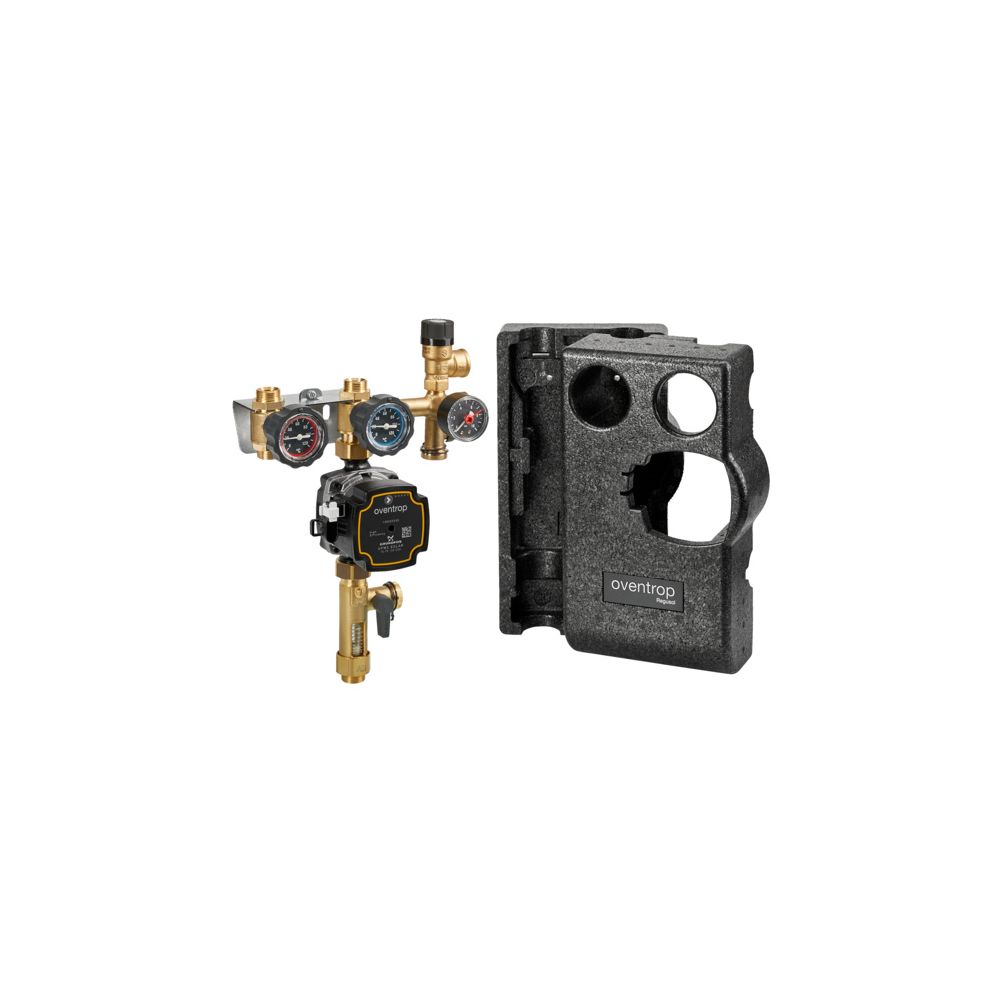

Die Regusol SH-130 ist als Einheit konzipiert, die eine zeit- und platzsparende Montage ermöglicht. Zur Ausstattung gehören neben der Hocheffizienzpumpe Kugelhähne mit integrierten Sperrventilen, die eine Eigenzirkulation bei abgeschalteter Pumpe verhindern. Zur Überwachung der Betriebszustände sind Zeigerthermometer im Vor- und Rücklauf sowie ein Manometer vorhanden. Eine Sicherheitsgruppe mit Sicherheitsventil sowie Füll- und Entleerungshähne sind Bestandteil der Armaturengruppe. Die Einheit ist mit einer Wärmedämmung versehen.

Welche Anschlussmöglichkeiten bietet das System?

Die Solarstation verfügt über standardisierte Anschlüsse für die Integration in Anlagen. Der Solarkreis sowie der Speicherkreis werden über G 3/4 AG Anschlüsse mit Eurokonus angebunden. Für die Einbindung eines Ausdehnungsgefäßes steht ein G 3/4 AG Anschluss mit flachdichtender Verbindung zur Verfügung. Die Wandmontagevorrichtung sorgt für eine Befestigung der Station am Montageort. Durch die Verwendung wartungsfreier Armaturen wird eine Funktionssicherheit im Betrieb erreicht.

Technische Daten

• Nennweite: DN 20
• Pumpentyp: Grundfos UPM3 Solar 15-75 PWM
• Durchflussbereich: 2 - 14 l/min
• Max. Betriebsdruck: 6 bar
• Max. Betriebstemperatur: 120 °C
• Kurzzeitige Anfahrtemperatur: 160 °C
• Pumpenbaulänge: 130 mm
• Achsabstand: 100 mm
• Abmessungen (H x B x L): 365 mm x 200 mm x 145 mm
• Ausführung: Einstrang

Die Oventrop Regusol SH-130 Solarstation zeichnet sich durch eine robuste Bauweise und die Handhabung bei der Installation aus. Mit einer maximalen Betriebstemperatur von 120 °C und einer kurzzeitigen Belastbarkeit bis 160 °C ist sie für solare Anwendungen geeignet. Die integrierte Hocheffizienzpumpe und die Ausstattung mit Sicherheits- und Messarmaturen wie Manometer und Thermometern machen diese Station zu einer Komponente für die Wärmeübertragung im Solarkreislauf.
