Oventrop Regudis W-HTF Wohnungsstation direkter Heizkreis 12 l/min, Wärmetauscher Nickelgelötet

Die Oventrop Regudis W-HTF Wohnungsstation mit direktem Heizkreis ist eine effiziente Lösung zur zentralen Versorgung von Wohneinheiten mit Wärme und Trinkwasser. Die als anschlussfertige Einheit auf einem Halterungsblech vormontierte Station zeichnet sich durch eine Zapfleistung von 12 l/min aus. Durch den Einsatz hochwertiger Komponenten wie einem nickelgelöteten Edelstahl-Plattenwärmetauscher und einer präzisen Regelungstechnik eignet sich das System ideal für moderne Heizungsanlagen, bei denen eine zuverlässige Warmwasserbereitung und eine effiziente Wärmeverteilung gefordert sind.

Wie ist die Wohnungsstation aufgebaut?

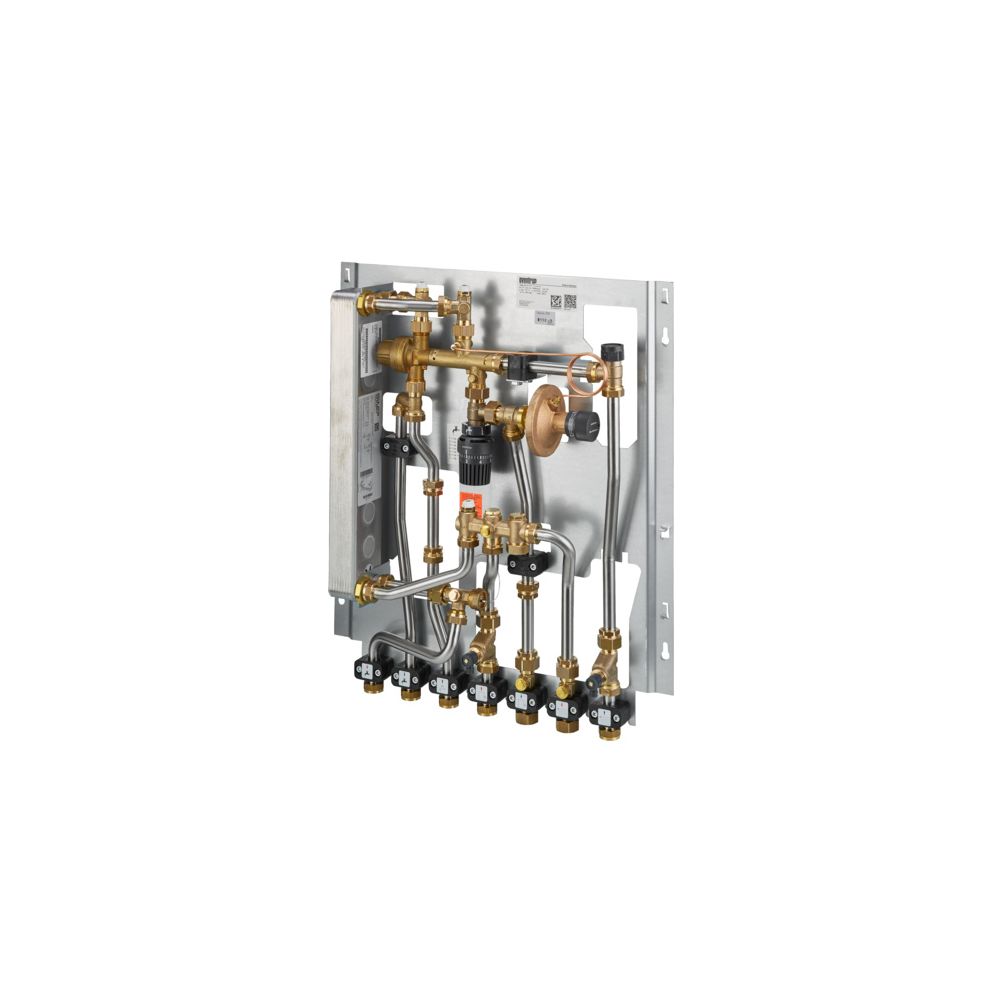

Die Regudis W-HTF ist als kompakte, dichtgeprüfte Einheit konzipiert, die eine einfache Installation ermöglicht. Das Herzstück bildet der senkrecht eingebaute, nickelgelötete Edelstahl-Plattenwärmetauscher, der das Risiko von Verkalkungen minimiert. Zur Steuerung der Warmwasseraustrittstemperatur dient ein thermostatischer Temperaturregler mit einem schnell reagierenden Fühler. Der Trinkwasserkreis ist mit einem Proportionalmengenregler inklusive Trinkwasservorrangschaltung und einer Kaltwasserdrosselscheibe ausgestattet, wobei alle relevanten Bauteile für eine lange Lebensdauer beschichtet sind. Die Rohrleitungen bestehen aus robustem Edelstahl.

Welche Funktionen bietet die Regelungstechnik?

Für einen stabilen Betrieb sorgt ein Differenzdruckregelventil im Heizungsrücklauf, das den Differenzdruck bei schnellen Laständerungen während der Warmwasserzapfung konstant hält. Die Volumenstromeinstellung der Wohnungsheizung erfolgt über ein Zonenventil, das zudem die Montage eines optionalen Stellantriebs erlaubt. Zur einfachen Wartung und Inbetriebnahme sind Schmutzfänger im Heizungsvorlauf sowie im Heizkreisrücklauf integriert. Zudem verfügt die Station über eine Entlüftungs- und Entleerungsmöglichkeit für den Heizkreis. Die Anbindung an die Versorgungsleitungen sowie an den Heiz- und Trinkwasserkreis der Wohnung erfolgt über sieben flachdichtende G 3/4 Überwurfmuttern.

Welche Anschlussmöglichkeiten sind vorhanden?

Die Station ist für den Einsatz von Wärmezählern vorbereitet und enthält ein entsprechendes Passstück mit 110 mm Baulänge sowie ein Reduzierstück für den Fühleranschluss G 1/2, um direkt tauchende Fühler zu verwenden. Ebenso ist ein Kaltwasser-Wohnungsabgang mit einem Passstück für Kaltwasserzähler (110 mm, G 3/4) vorhanden, um den Kaltwasserverbrauch der Wohnung präzise zu erfassen. Die Installation erfordert keine Spezialwerkzeuge, was die Montage vor Ort effizient gestaltet.

Technische Daten

• Zapfleistung: 12 l/min
• Trinkwasserleistung: 29 kW
• Max. Arbeitsdruck: 10 bar
• Einstellbereich Warmwasser: 40 - 70 °C
• Zapftemperatur: 45 - 60 °C
• Min. Vorlauftemperatur: tZapf + 15 K
• Min. Kaltwasserdruck: 2,5 bar
• Min. Differenzdruck Versorgung: 300 mbar

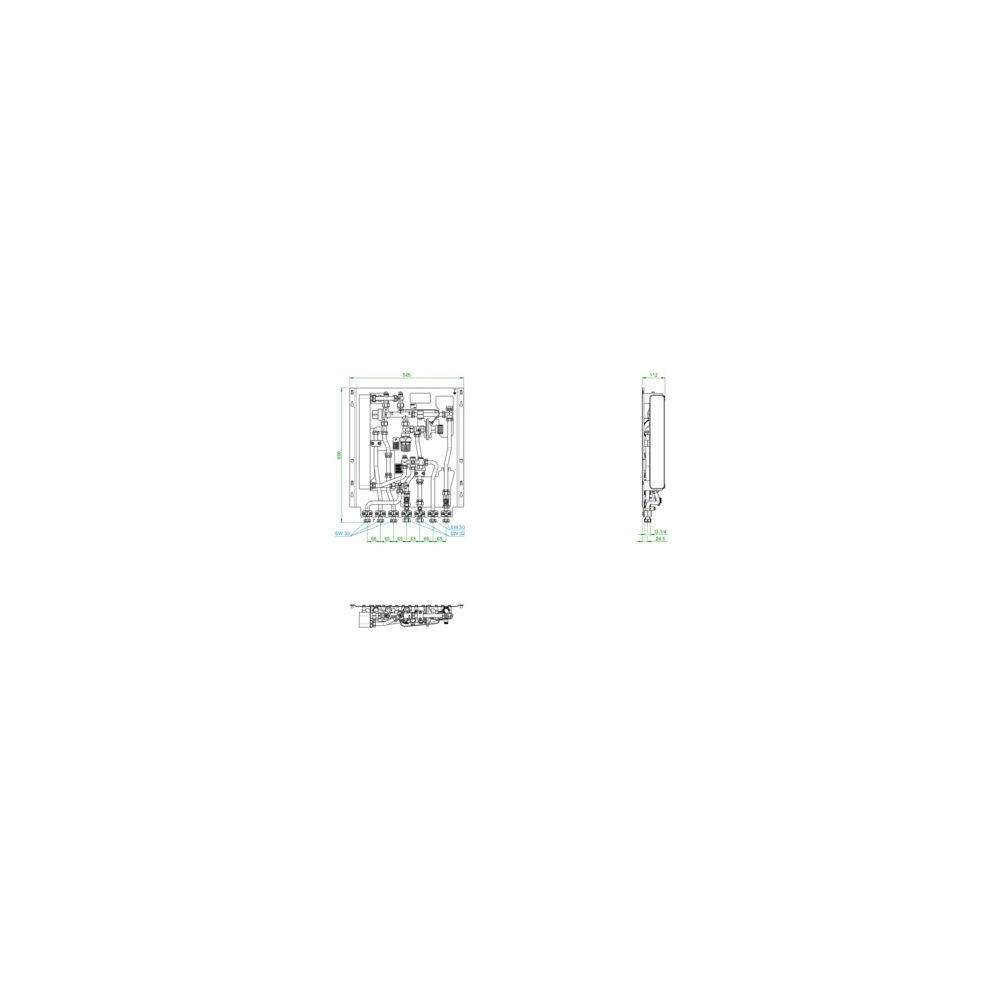

• Abmessungen (H x B x T): 665 x 565 x 110 mm
• Anschlussgröße: G 3/4

Die Oventrop Regudis W-HTF Wohnungsstation bietet eine zuverlässige und platzsparende Lösung für die Wärme- und Trinkwasserversorgung. Mit einer Zapfleistung von 12 l/min und einer Trinkwasserleistung von 29 kW deckt sie den Bedarf moderner Wohnungen ab. Die robuste Konstruktion aus Edelstahl, kombiniert mit der präzisen Differenzdruckregelung und der einfachen Zählerintegration, stellt eine langlebige und wartungsfreundliche Technik für den direkten Heizkreis dar.
