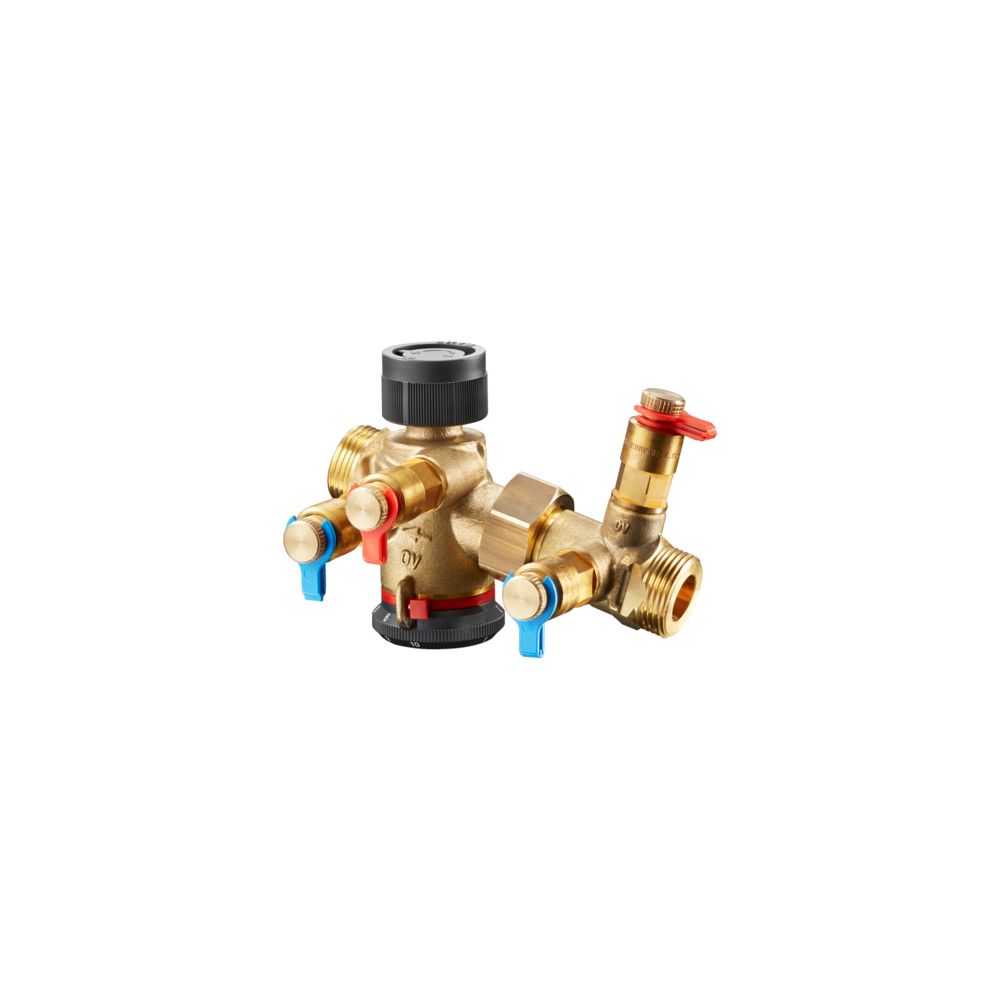

Oventrop Cocon QTZ Regulierventil DN 15 150-1050l/h, Außengewinde flachdichtend mit Messventilen

Das Oventrop Cocon QTZ Regulierventil DN 15 ist eine leistungsstarke Ventilkombination für den automatischen hydraulischen Abgleich in geschlossenen Heiz- und Kühlsystemen. Mit einem einstellbaren Volumenstrom von 150 bis 1050 l/h ermöglicht das Ventil eine präzise Durchflussregelung in Anlagen wie Fußbodenheizungen, Gebläsekonvektoren oder Kühldecken. Die robuste Ausführung aus entzinkungsbeständigem Messing ist für einen Betriebsdruck von bis zu PN 16 ausgelegt und bietet durch die integrierte Messblende sowie die zwei Classic-Messventile eine zuverlässige Überwachung der Systemparameter.

Wie arbeitet das Cocon QTZ Regulierventil?

Das Cocon QTZ vereint einen automatisch arbeitenden Durchflussregler mit einem Regelventil in einer kompakten Einheit. Der Durchflussregler sorgt für eine konstante Durchflussmenge, indem er Druckschwankungen im System ausgleicht. Die Sollwertvorgabe erfolgt dabei manuell direkt am Ventil. Zusätzlich ermöglicht das integrierte Regelventil die Anpassung der Durchflussmenge an den aktuellen Bedarf, beispielsweise zur präzisen Raumtemperaturregelung. Hierfür kann das Ventil flexibel mit einem Stellantrieb, einem Thermostat oder einem Handregulierkopf ausgestattet werden, wobei der Standard-Gewindeanschluss M 30 x 1,5 eine einfache Montage ermöglicht.

Wo lässt sich das Ventil einsetzen?

Durch seine Konstruktion eignet sich das Cocon QTZ ideal für den Einsatz in geschlossenen Wasserkreisläufen. Es findet Anwendung in Zentralheizungsanlagen sowie in modernen Kühlsystemen. Die hohe Materialqualität aus entzinkungsbeständigem Messing ermöglicht eine lange Lebensdauer auch bei anspruchsvollen Betriebsbedingungen. Das Ventil ist für einen maximalen Differenzdruck von 4 bar ausgelegt und deckt einen Temperaturbereich von -10 °C bis 120 °C ab, was den Einsatz in vielfältigen gewerblichen und privaten Anlagenkonfigurationen ermöglicht.

Technische Daten

• Nenndurchmesser: DN 15
• Volumenstrom: 150 - 1050 l/h
• Anschluss: G 3/4 AG flachdichtend
• Max. Betriebsdruck: PN 16
• Max. Differenzdruck: 4 bar
• Min. Betriebstemperatur: -10 °C
• Max. Betriebstemperatur: 120 °C
• Gehäusewerkstoff: Entzinkungsbeständiges Messing
• Anschlussgewinde für Stellantrieb: M 30 x 1,5

Das Oventrop Cocon QTZ Regulierventil bietet eine effiziente Lösung für den hydraulischen Abgleich und die präzise Temperaturregelung in Heiz- und Kühlsystemen. Durch die Kombination aus automatischer Durchflussregelung und flexiblen Anschlussmöglichkeiten für Stellantriebe oder Thermostate unterstützt es einen energieeffizienten Anlagenbetrieb. Mit einer Druckfestigkeit von PN 16 und einem weiten Temperaturbereich von -10 °C bis 120 °C ist es eine robuste Komponente für anspruchsvolle Installationen.
