Beschreibung

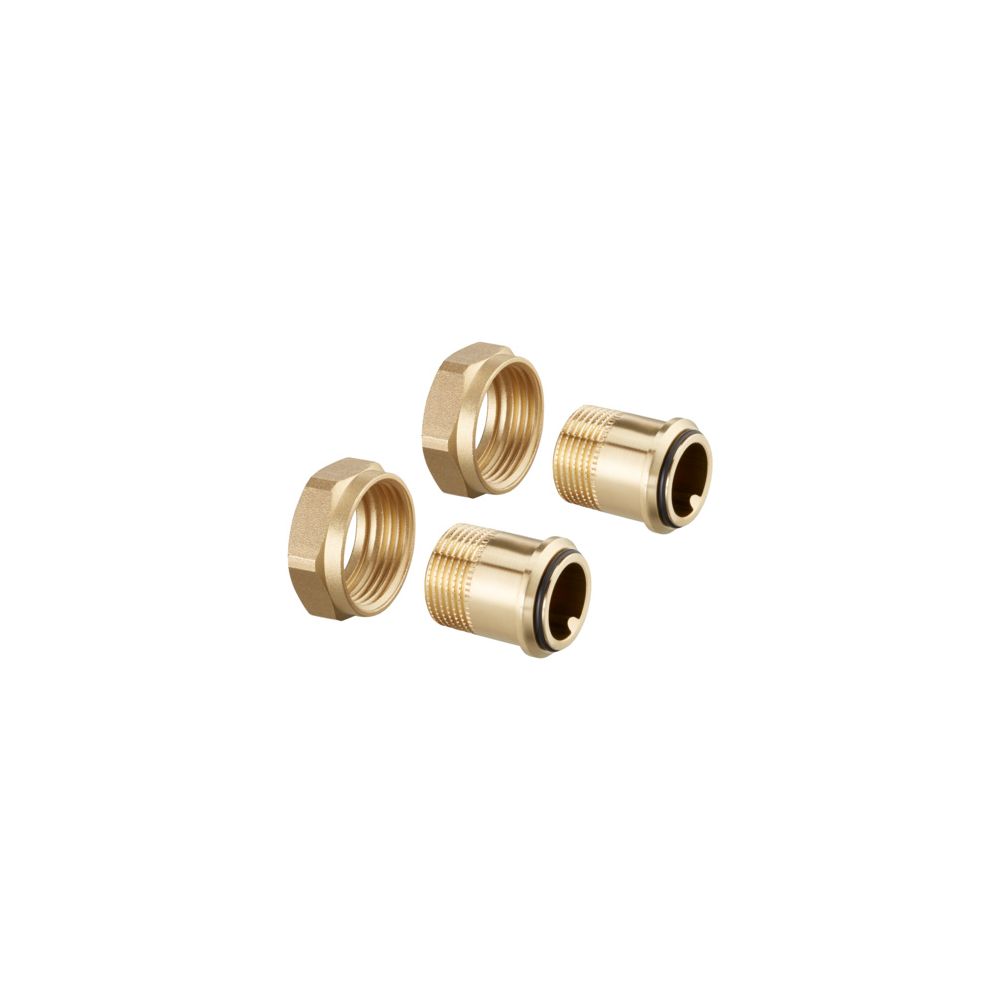

Oventrop Tüllenanschluss-Set für Coco Regulierventile, Gewindetülle 2fach, DN 20 3/4"
Das Oventrop Tüllenanschluss-Set für Cocon Regulierventile ermöglicht eine zuverlässige Verbindung für Cocon QTZ, 2TZ und Optibal W6 Ventile in der Nennweite DN 20. Das Set besteht aus zwei hochwertigen Gewindetüllen inklusive O-Ringen und Überwurfmuttern, die speziell für den Einsatz in hydraulischen Systemen konzipiert sind. Durch die Fertigung aus Messing ist eine robuste Installation sichergestellt, die ohne Spezialwerkzeug direkt vor Ort montiert werden kann.
Welche Eigenschaften zeichnen das Tüllenanschluss-Set aus?
Das Set ist für den Einsatz in hydraulischen Anwendungen ausgelegt und bietet eine Druckbeständigkeit von bis zu 25 bar bei einer Temperatur von 20 °C. Die Tüllen verfügen über ein konisches Außengewinde nach ISO 7-1 beziehungsweise EN 10226-1, was eine dichte Montage an den entsprechenden Ventilen unterstützt. Die Verwendung von EPDM als Dichtungsmaterial sorgt für eine dauerhafte Abdichtung der Verbindung. Die Bauteile sind aus Messing der Güte CuZn39Pb3 gefertigt, was eine hohe mechanische Stabilität in der Anwendung sicherstellt.
Technische Daten
- Nenndurchmesser Anschluss 1: 3/4 Zoll (DN 20)
- Nenndurchmesser Anschluss 2: 1 Zoll (DN 25)
- Material: Messing (CuZn39Pb3)
- Dichtungsmaterial: EPDM
- Max. Arbeitsdruck: 25 bar
- Anschlussart 1: Außengewinde konisch (R 3/4)
- Anschlussart 2: Überwurfmutter
- Schlüsselweite: 37 mm
- Bauform: Gerade
Das Oventrop Tüllenanschluss-Set bietet eine passgenaue Lösung für die Installation von Cocon Regulierventilen. Mit einer Druckfestigkeit von 25 bar und der robusten Ausführung aus Messing ist das Set für den professionellen Einsatz in hydraulischen Anlagen optimiert. Die einfache Montage ohne Spezialwerkzeug sowie die zuverlässige Abdichtung durch EPDM-O-Ringe machen dieses Set zu einer effizienten Komponente für eine fachgerechte Rohrleitungsinstallation in der Nennweite DN 20.
Lieferumfang
- 1x Oventrop Tüllenanschluss-Set (bestehend aus 2x Gewindetülle mit Überwurfmutter und O-Ringen)
Technische Daten
| Hersteller-Warengruppe | Hydraulik |
| Hersteller-Produktgruppe | Cocon QTZ / QTR / QFC |
| Hersteller-Artikelnummer | 1140284 |
| Hersteller | Oventrop |
| Anschluss 1 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Anschluss 2 | Überwurfmutter |
| Artikelnummer | OVENTROP-1140284 |
| EAN-13 | 4026755263817 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Form | gerade |
| Gewicht | 0,242 kg |
| LPCB-Prüfung | nein |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 25 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Nenndurchmesser Anschluss 1 | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 2 | 1 Zoll (25) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Radius des Bogens | 0 |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 26,44 |
| Schlüsselweite | 37 |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | CuZn39Pb3 (CW614N) |
| Werkstoffgüte Anschluss 2 | CuZn39Pb3 (CW614N) |
| Winkel des Bogens | 0 |
| WEEE-Nr. | 58807514 |
