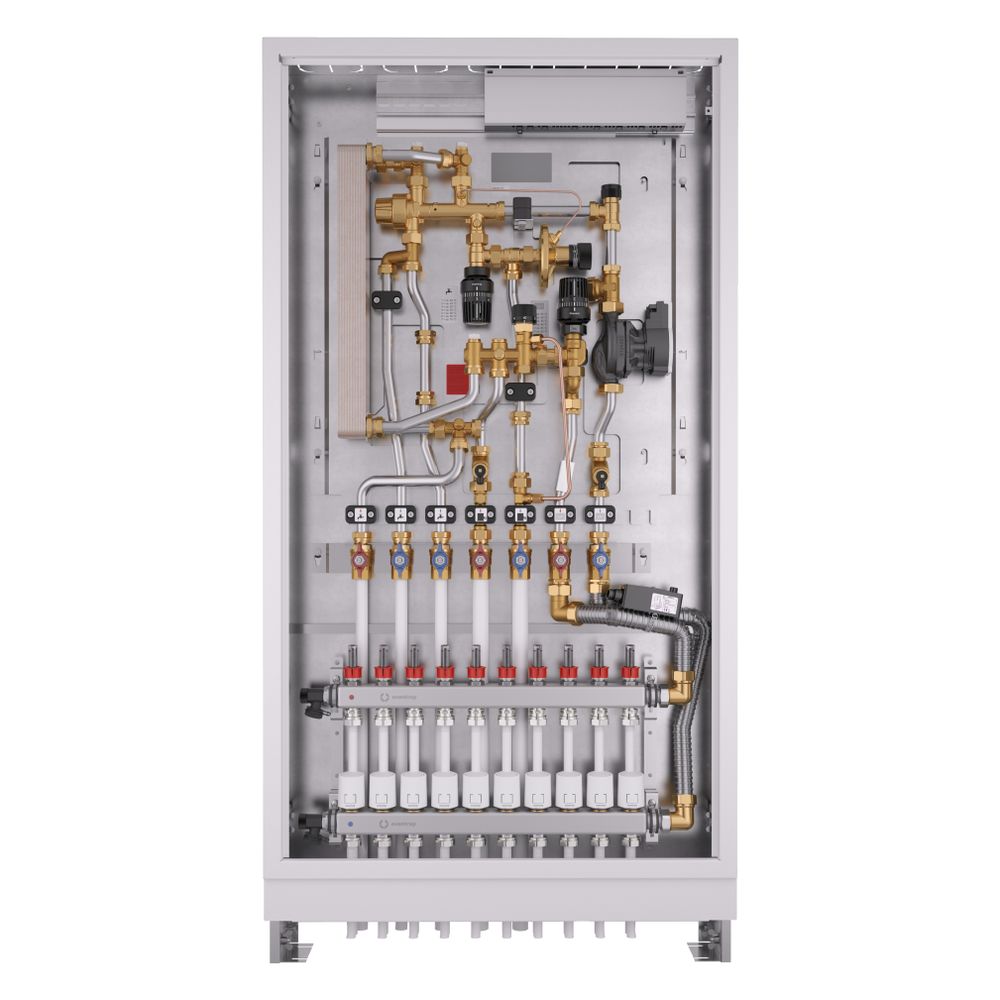

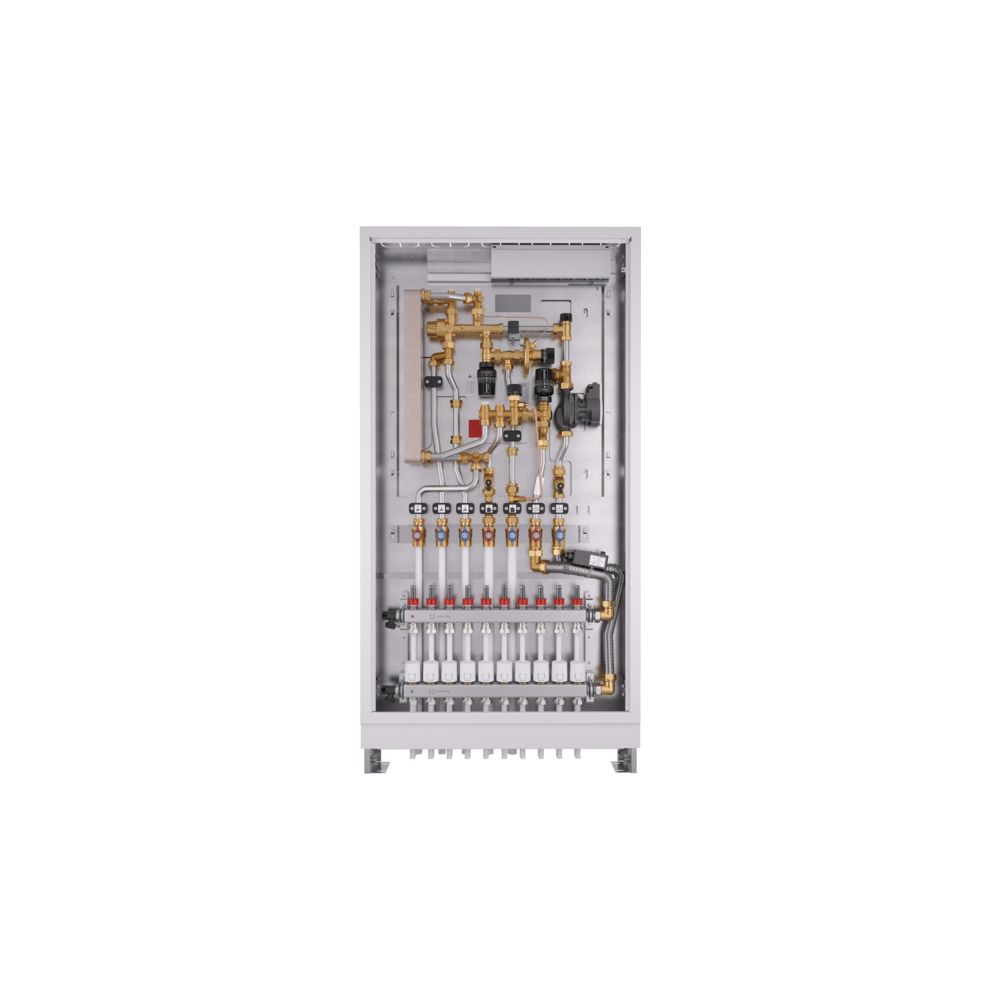

Oventrop Regudis W-HTF Wohnungsstation gemischter Heizkreis 15 l/min, Wärmetauscher Nickelgelötet

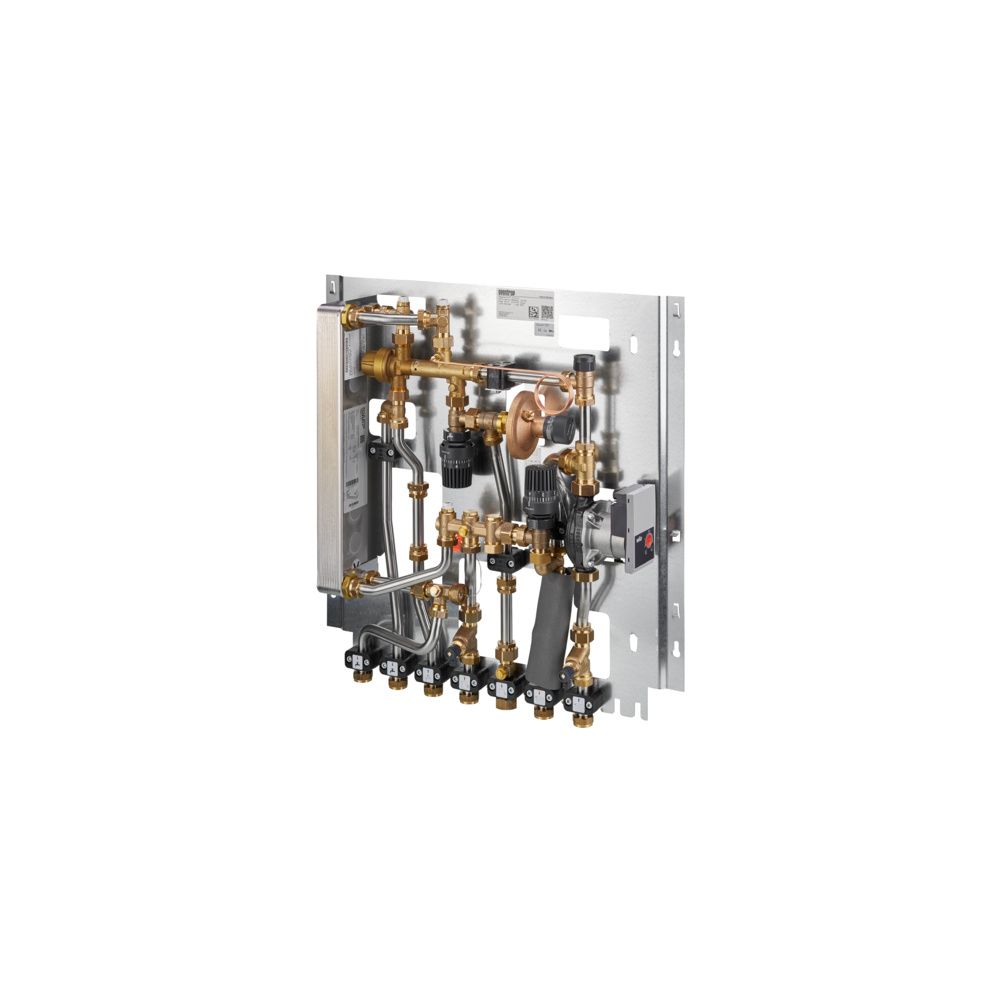

Die Oventrop Regudis W-HTF Wohnungsstation ist eine effiziente Lösung für die zentrale Versorgung einer Wohneinheit mit Trinkwasser und Wärme. Diese anschlussfertige Einheit ist speziell für den Betrieb mit einer Fußbodenheizung konzipiert und verfügt über einen gemischten Heizkreis. Mit einer Zapfleistung von 15 Litern pro Minute bei 60 °C sorgt sie für eine zuverlässige Warmwasserbereitung. Die auf einem Halterungsblech vormontierte und werkseitig dichtgeprüfte Station zeichnet sich durch ihre kompakte Bauweise und hochwertige Komponenten aus Edelstahl aus.

Wie ist die Wohnungsstation aufgebaut?

Die Regudis W-HTF basiert auf einem nickelgelöteten Edelstahl-Plattenwärmetauscher, der für eine optimale Wärmeübertragung sorgt und durch seine senkrechte Einbaulage das Risiko von Verkalkungen minimiert. Zur präzisen Steuerung der Warmwasseraustrittstemperatur ist ein thermostatischer Temperaturregler mit einem schnell reagierenden Fühler verbaut. Ein Proportionalmengenregler mit Trinkwasservorrangschaltung und eine integrierte Kaltwasserdrosselscheibe ermöglichen einen stabilen Betrieb. Alle medienführenden Rohrleitungen bestehen aus Edelstahl mit einem Durchmesser von 18 x 1 mm.

Welche Funktionen bietet der Heizkreis?

Für die effiziente Regelung der Vorlauftemperatur ist die Station mit einer Einspritzschaltung sowie der Pumpe Wilo Yonos Para RS 15/1-6 RKA ausgestattet. Ein Zonenventil ermöglicht die Volumenstromeinstellung der Wohnungsheizung und bietet die Option zur Montage eines Stellantriebs. Zur Sicherstellung konstanter Druckverhältnisse bei Laständerungen während der Warmwasserzapfung ist ein Differenzdruckregelventil im Heizungsrücklauf integriert. Schmutzfänger im Heizungsvorlauf und -rücklauf schützen die Anlage vor Verunreinigungen.

Welche Anschlussmöglichkeiten sind vorhanden?

Die Station ist für eine einfache Integration in bestehende Systeme vorbereitet. Sie verfügt über Passstücke für den Einbau eines Wärmezählers sowie eines Kaltwasserzählers mit einer Baulänge von jeweils 110 mm. Der Anschluss an die Versorgungsleitungen sowie an den Heiz- und Trinkwasserkreis der Wohnung erfolgt über sieben flachdichtende G 3/4 Überwurfmuttern. Dies ermöglicht eine unkomplizierte Installation ohne den Einsatz von Spezialwerkzeug.

Technische Daten

• Zapfleistung bei 60 °C: 15 l/min
• Max. Arbeitsdruck: 10 bar
• Min. Kaltwasserdruck: 2,5 bar
• Min. Differenzdruck Versorgung: 300 mbar
• Einstellbereich Warmwassertemperatur: 40 - 70 °C
• Bauhöhe: 665 mm
• Baulänge: 630 mm
• Bautiefe: 110 mm
• Anschlüsse: G 3/4

Die Oventrop Regudis W-HTF Wohnungsstation bietet eine kompakte und leistungsstarke Lösung für die Wohnungsversorgung. Mit einer Zapfleistung von 15 Litern pro Minute und der präzisen Regelung über den thermostatischen Temperaturregler stellt sie eine zuverlässige Warmwasserbereitung sicher. Die robuste Konstruktion mit nickelgelötetem Wärmetauscher und die integrierte Wilo-Pumpe ermöglichen einen effizienten Betrieb bei einem maximalen Arbeitsdruck von 10 bar, ideal für moderne Fußbodenheizungssysteme.
