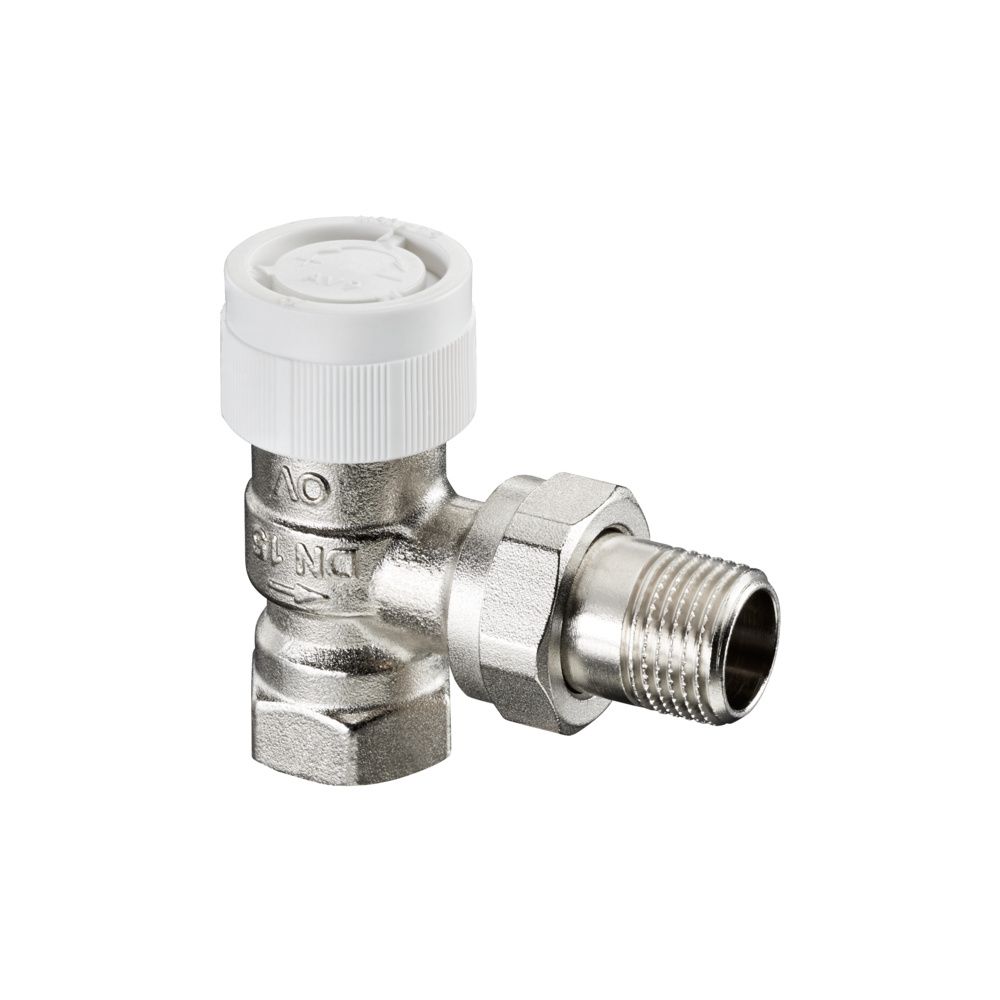

Oventrop AV 9 Thermostatventil DN 15, R 1/2", PN 10, Eckausführung, 1183704

Das Oventrop AV 9 Thermostatventil in der Eckausführung DN 15 ist eine Armatur für den hydraulischen Abgleich in Zweirohr-Zentralheizungsanlagen mit Zwangsumwälzung. Das Ventil zeichnet sich durch eine stufenlose, von außen ablesbare Voreinstellung aus, die eine effiziente Wärmeverteilung ermöglicht. Gefertigt aus Messing mit vernickeltem Gehäuse und einer Spindel aus nichtrostendem Stahl, bietet das AV 9 eine Lösung für Heizungssysteme.

Wie erfolgt die Voreinstellung und Wartung?

Die Voreinstellung des Ventils lässt sich unter Anlagendruck vornehmen. Hierfür ist ein Bedienungswerkzeug oder ein Maulschlüssel der Schlüsselweite 13 erforderlich. Ein Vorteil für die Instandhaltung ist die Möglichkeit, den Ventileinsatz bei Bedarf auszutauschen, ohne die Heizungsanlage entleeren zu müssen. Das Ventil ist für den Anschluss von Gewinde- und Klemmverbindungen ausgelegt und bietet durch die Bauweise Flexibilität bei der Installation.

Welche technischen Merkmale zeichnen das Ventil aus?

Das Thermostatventil AV 9 verfügt über einen Thermostat-Gewindeanschluss M 30 x 1,5 und ist für einen Betriebsdruck von bis zu PN 10 ausgelegt. Die Ausführung als Eckventil in der Nennweite DN 15 entspricht gängigen Installationsstandards. Die Bauschutzkappe mit drei stirnseitigen Stegen schützt das Ventil während der Bauphase. Die Konstruktion ist gemäß EN 215 geprüft und für den Einsatz in Zweirohrsystemen optimiert.

Technische Daten

• Nennweite: DN 15
• Anschlussgröße: R 1/2 Zoll
• Thermostat-Gewindeanschluss: M 30 x 1,5
• Nenndruck: PN 10
• Kvs-Wert: 1,2
• Gehäusematerial: Messing, vernickelt
• Spindelmaterial: Nichtrostender Stahl
• Bauform: Eckausführung
• Einstellbarkeit: Stufenlose Voreinstellung

Das Oventrop AV 9 Thermostatventil überzeugt durch seine Materialqualität und die Handhabung beim hydraulischen Abgleich. Mit einem Kvs-Wert von 1,2 und der Voreinstellungsfunktion unter Anlagendruck unterstützt es den Betrieb von Zweirohr-Zentralheizungsanlagen. Die Kombination aus vernickeltem Messinggehäuse und der Spindel aus nichtrostendem Stahl sorgt für eine zuverlässige Funktion. Dank des standardisierten M 30 x 1,5 Anschlusses ist das Ventil mit gängigen Thermostatköpfen kombinierbar.
