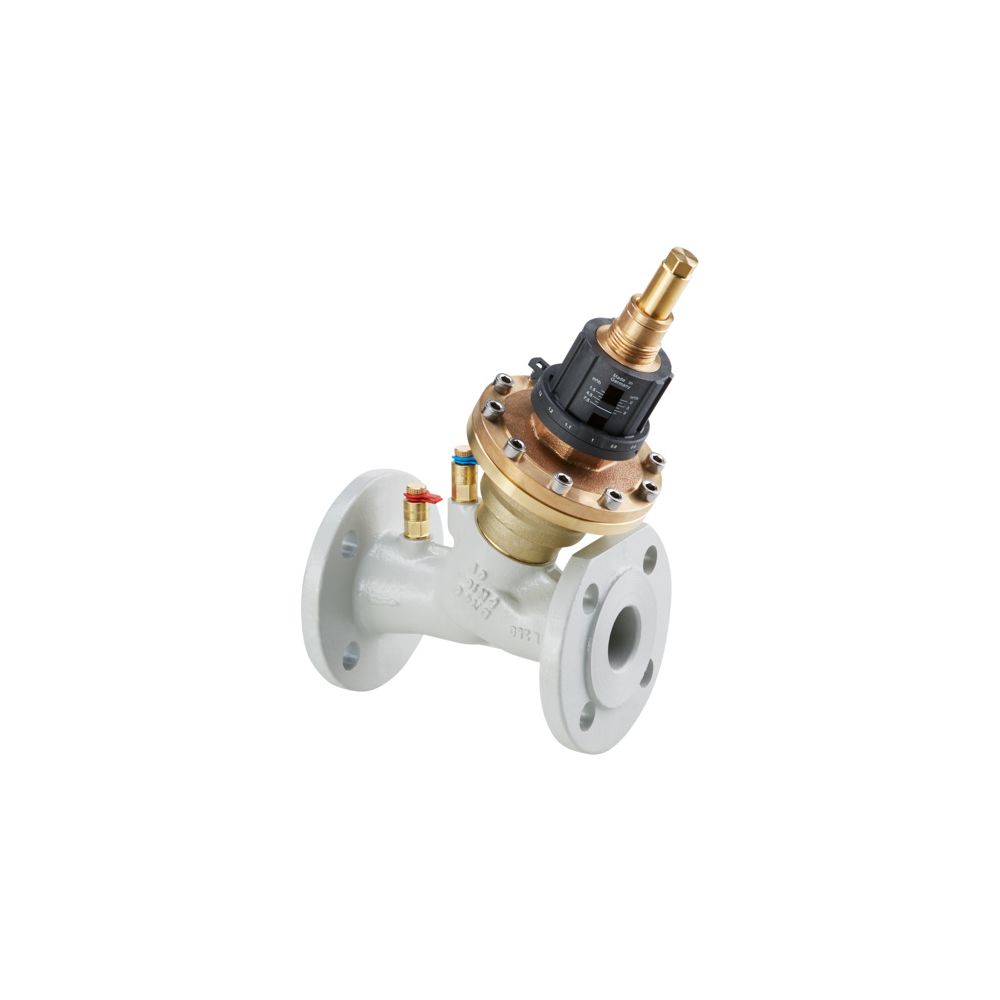

Oventrop Cocon QFC Regulierventil DN 125 PN 16 ANSI Flansch, bis 108 m3/h

Das Oventrop Regulierventil Cocon QFC in der Ausführung DN 125 ist eine leistungsstarke Ventilkombination für den hydraulischen Abgleich in Heiz- und Kühlsystemen. Es vereint einen automatisch arbeitenden Durchflussregler mit einer manuell einstellbaren Sollwertvorgabe und einem Regelventil in einer Einheit. Das Ventil ist für den Einsatz in geschlossenen Wasserkreisläufen konzipiert, wie sie in Zentralheizungsanlagen, Fußbodenheizungen, Kühldecken oder bei Gebläsekonvektoren vorkommen. Mit einer Kapazität von bis zu 108 m3/h und einem ANSI-Flanschanschluss bietet es eine robuste Lösung für anspruchsvolle Anlagenkonfigurationen.

Wie unterstützt das Cocon QFC den hydraulischen Abgleich?

Das Cocon QFC fungiert als kombinierte Lösung, die eine präzise automatische Durchflussregelung sicherstellt. Durch die integrierte, von Hand einstellbare Sollwertvorgabe lässt sich der Durchfluss exakt auf die Anforderungen des jeweiligen Systems anpassen. Dies ermöglicht einen effizienten hydraulischen Abgleich, der die Energieeffizienz der gesamten Anlage steigert. Zusätzlich kann das Ventil durch den Einsatz von Stellantrieben zur gezielten Regelung der Raumtemperatur genutzt werden, indem der Durchfluss dynamisch an den aktuellen Bedarf angepasst wird.

Welche technischen Merkmale zeichnen das Ventil aus?

Das Gehäuse des Regulierventils besteht aus widerstandsfähigem Gusseisen, was eine hohe Langlebigkeit in industriellen und gewerblichen Anwendungen unterstützt. Das Ventil ist für den Betrieb mit Flüssigkeiten sowie Glykolgemischen ausgelegt und deckt einen Mediumtemperaturbereich von -10 °C bis 120 °C ab. Die Druckstufe ist auf PN 16 ausgelegt, bei einem maximalen Differenzdruck von 400. Zur einfachen Überprüfung und Inbetriebnahme ist das Ventil mit Messnippeln ausgestattet, was die Wartung und Kontrolle im laufenden Betrieb erleichtert.

Technische Daten

• Nenndurchmesser: DN 125
• Druckstufe: PN 16
• Maximaler Durchfluss: 108 m3/h
• Gehäusewerkstoff: Gusseisen
• Mediumtemperatur: -10 °C bis 120 °C
• Max. Differenzdruck: 400
• Hublänge: 36
• Anschlussart: ANSI Flansch

Das Oventrop Cocon QFC Regulierventil überzeugt durch seine Kombination aus automatischer Durchflussregelung und präziser Temperatursteuerung. Mit einer Durchflussleistung von bis zu 108 m3/h und einer robusten Ausführung aus Gusseisen eignet es sich ideal für komplexe Heiz- und Kühlsysteme. Die einfache Handhabung bei der Sollwertvorgabe sowie die Eignung für Glykolgemische machen es zu einer zuverlässigen Komponente für den effizienten hydraulischen Abgleich in geschlossenen Kreisläufen.
