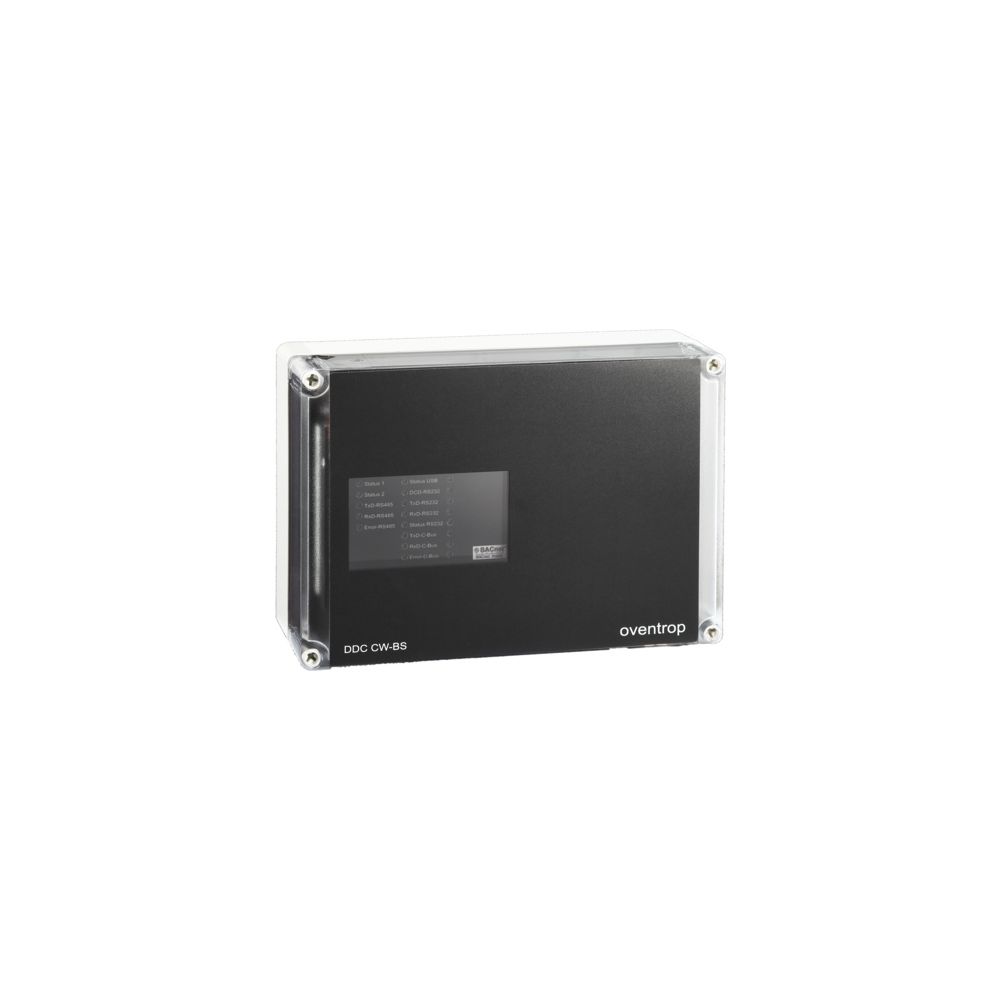

Oventrop Steuereinheit DDC CW-B für DynaTemp, zum Anschluss von 31 Feldmodulen

Die Oventrop Steuereinheit DDC CW-BS für das DynaTemp System ist eine zentrale Steuer- und Regeleinheit mit Bustechnologie, die speziell für die Überwachung und Regelung der Trinkwasserzirkulationstemperatur in großen Gebäuden wie Krankenhäusern, Seniorenheimen oder Mehrfamilienhäusern entwickelt wurde. Das Gerät ermöglicht den Anschluss von bis zu 31 Feldmodulen und unterstützt die Einhaltung der Trinkwasserhygiene gemäß DVGW-Vorgaben.

Welche Funktionen bietet die Steuereinheit?

Die DDC CW-BS dient als zentrale Systemlösung zur Sicherstellung der Trinkwasserhygiene. Neben der kontinuierlichen Überwachung der Zirkulationstemperaturen ermöglicht das System die Durchführung einer thermischen Desinfektion. Hierbei wird nach einem Startsignal an den Wärmeerzeuger die Trinkwassertemperatur angehoben, um anschließend die einzelnen Stränge der Zirkulationsanlage sequenziell auf die erforderliche Desinfektionstemperatur zu bringen. Dies unterstützt den hygienischen Betrieb der Trinkwasserinstallation.

Wie lässt sich das System integrieren?

Für eine umfassende Überwachung und Visualisierung der Anlagenzustände lässt sich die Steuereinheit über BACnet IP in eine bestehende Gebäudeautomation einbinden. Dies erlaubt das Auslösen von Warnmeldungen und eine zentrale Steuerung der Systemparameter. Die Installation erfolgt als Aufputz-Variante. Für die Inbetriebnahme sind keine speziellen Werkzeuge oder komplexe Verarbeitungstechniken erforderlich.

Systemhinweis

Für den Betrieb der Anlage sind zusätzliche Komponenten erforderlich, die nicht im Lieferumfang enthalten sind. Je Anlage wird mindestens ein FM-CW Plus Feldmodul (Art.-Nr. 1153321) sowie mindestens drei Sensoren vom Typ LW TQ (Art.-Nr. 1150090) benötigt.

Technische Daten

• System: DynaTemp
• Anschlusskapazität: bis zu 31 Feldmodule
• Betriebsspannung: 24 V AC
• Frequenz: 50 Hz
• Montageart: Aufputz
• Kommunikationsschnittstelle: BACnet IP

Die Oventrop Steuereinheit DDC CW-BS stellt eine effiziente Lösung für die hygienische Überwachung und thermische Desinfektion von Trinkwasserzirkulationsanlagen dar. Mit der Unterstützung von bis zu 31 Feldmodulen und der einfachen Integration via BACnet IP in die Gebäudeautomation bietet sie eine hohe Flexibilität für komplexe Gebäudestrukturen. Die zuverlässige Regelung bei 24 V AC Betriebsspannung unterstützt den sicheren Betrieb und die Einhaltung geltender Hygienevorschriften in großen Objekten.
