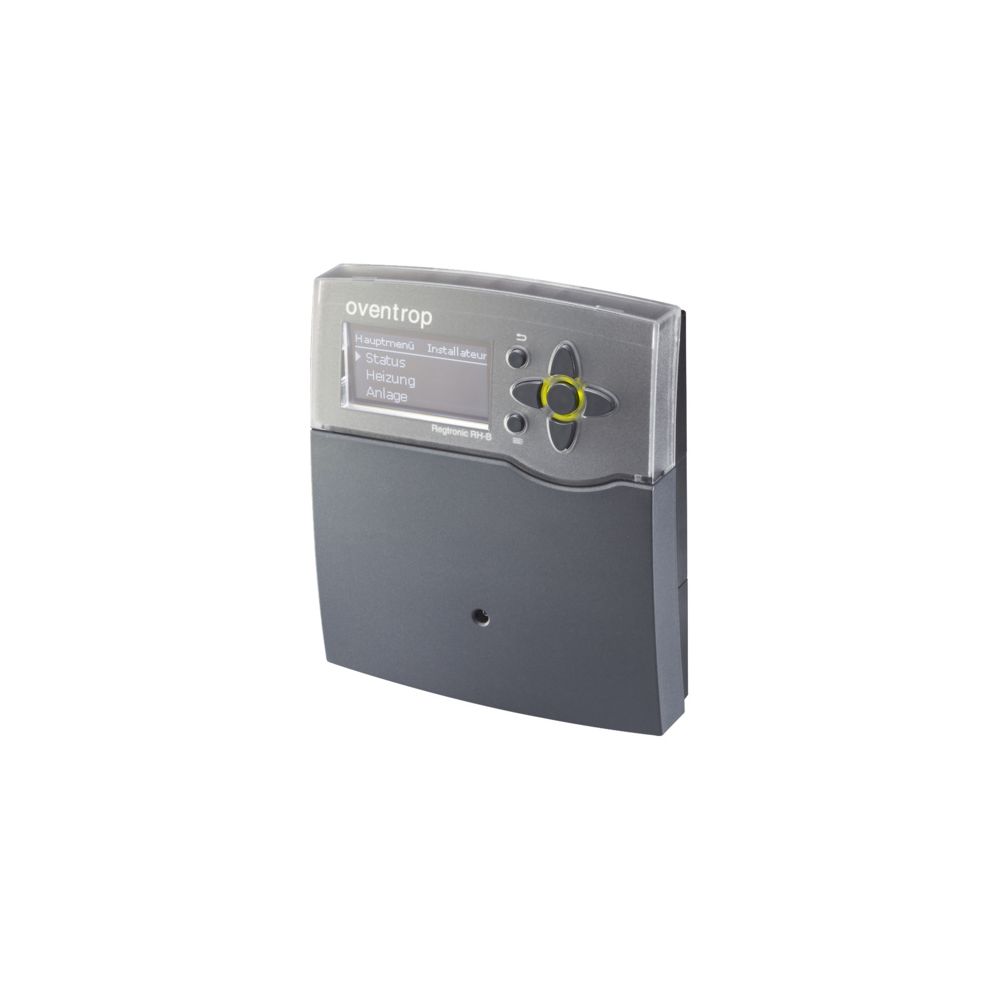

Oventrop Heizkreisregler Regtronic R mit Außenfühler, Fernversteller, Raumtemperaturfühler

Der Oventrop Heizkreisregler Regtronic RH ermöglicht eine präzise, witterungsgeführte Regelung der Heizungsvorlauftemperatur. Das System steuert zuverlässig Wärmeerzeuger sowie Mischer, wie beispielsweise den Regumat M3 oder Regufloor HW, und ist für die Wandmontage konzipiert. Mit der Unterstützung für einen gemischten und einen ungemischten Heizkreis inklusive Wärmeanforderung bietet der Regler eine flexible Lösung für moderne Heizungsanlagen. Die Zustandsvisualisierung erfolgt intuitiv über ein integriertes Vollgrafik-Display.

Welche Funktionen bietet der Regtronic RH?

Der Heizkreisregler zeichnet sich durch seine vielseitigen Schnittstellen und Erweiterungsmöglichkeiten aus. Über den S-Bus lässt sich das Gerät an den Datenlogger CS-BS anbinden, während ein SD-Kartenslot die einfache Aufzeichnung von Betriebsdaten ermöglicht. Bei Bedarf kann das System durch das Modul Regtronic EM erweitert werden. Die Ansteuerung von Hocheffizienzpumpen erfolgt effizient über zwei PWM-Ausgänge, die flexibel auf 0 bis 10 V umgeschaltet werden können. Zudem stehen zahlreiche Ein- und Ausgänge für Sensoren und Relais zur Verfügung, um eine präzise Systemüberwachung zu ermöglichen.

Wie erfolgt die Installation und Steuerung?

Die Montage des Reglers ist für die Wandmontage ausgelegt und erfordert keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge. Das System verarbeitet Signale von acht Sensoreingängen, die unter anderem für PT1000- oder KTY-Sensoren sowie Fernversteller ausgelegt sind. Zwei zusätzliche Eingänge für elektronische VFD-Volumenstromsensoren erfassen sowohl den Volumenstrom als auch die Temperatur. Drei drehzahlgeregelte Halbleiterrelais, zwei Standardrelais sowie ein potentialfreies Kleinspannungsrelais runden die technische Ausstattung ab.

Technische Daten

• Regelungsart: Witterungsgeführt
• Heizkreise: 1 gemischter, 1 ungemischter
• Sensoreingänge: 8 (PT1000, KTY, Schalter oder Fernversteller)
• VFD-Eingänge: 2 (Volumenstrom / Temperatur)
• Relaisausgänge: 3 Halbleiterrelais, 2 Standardrelais, 1 Kleinspannungsrelais
• PWM-Ausgänge: 2 (umschaltbar auf 0 - 10 V)
• Schnittstellen: S-Bus, SD-Kartenslot
• Display: Vollgrafik-Display

Der Oventrop Regtronic RH überzeugt durch seine hohe Funktionalität bei der Steuerung von Heizkreisen und Wärmeerzeugern. Durch die witterungsgeführte Regelung und die präzise Ansteuerung von Hocheffizienzpumpen über PWM- oder 0 bis 10 V-Signale trägt das Gerät maßgeblich zu einem effizienten Anlagenbetrieb bei. Die umfangreichen Anschlussmöglichkeiten für Sensoren und die einfache Datenaufzeichnung via SD-Karte machen den Regler zu einer leistungsstarken Komponente für anspruchsvolle Heizungssysteme.

Lieferumfang

• 1x Oventrop Heizkreisregler Regtronic RH
• 1x Fernversteller inkl. Raumtemperaturfühler
• 1x Außenfühler
• 1x Rohranlegefühler
• 1x Speicherfühler
