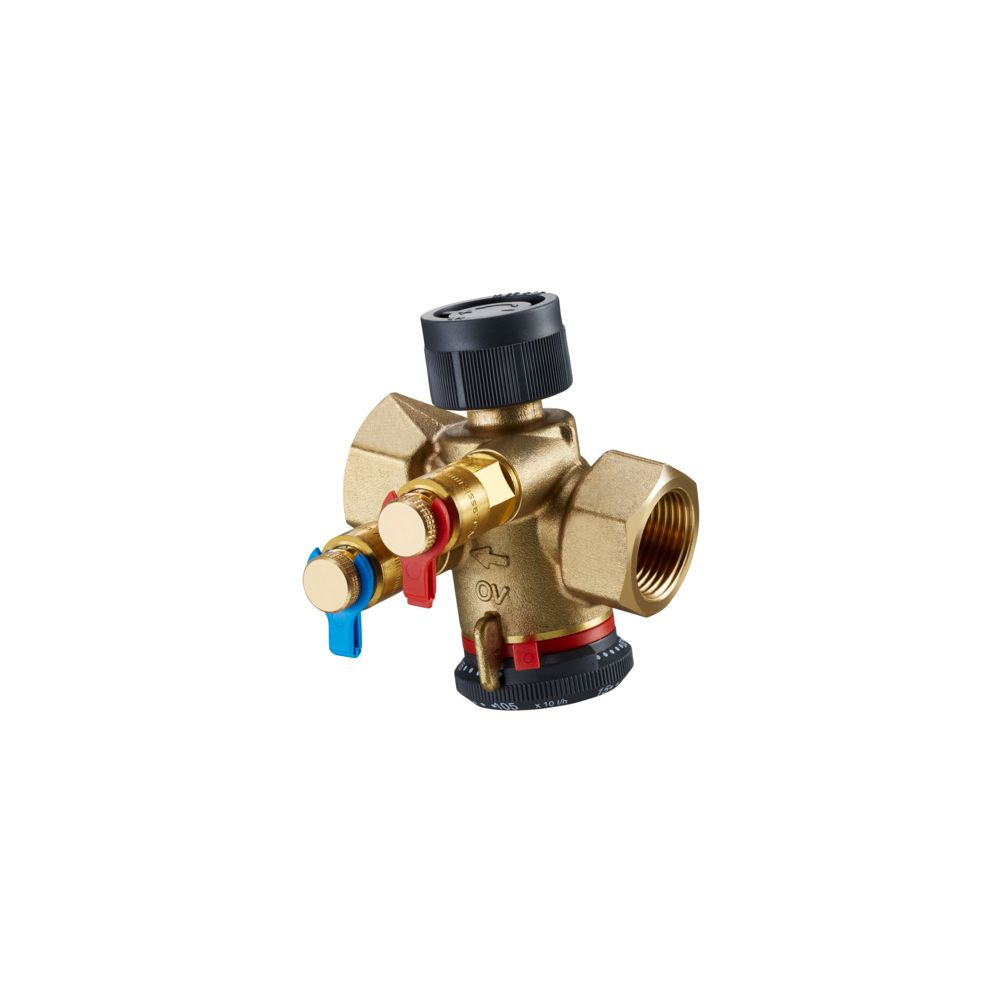

Oventrop Regulierventil Cocon QTZ mit Messventilen, DN 15 beidseitig Innengewinde, 30-210l/h

Das Oventrop Regulierventil Cocon QTZ ist ein kombiniertes Regel- und Regulierventil, das für den präzisen hydraulischen Abgleich in geschlossenen Heiz- und Kühlsystemen konzipiert ist. Durch die Kombination eines automatisch arbeitenden Durchflussreglers mit einem Regelventil ermöglicht es eine effiziente Durchflussregelung in Anlagen wie Fußbodenheizungen, Gebläsekonvektoren oder Kühldecken. Das Ventil ist für einen Volumenstrom von 30 bis 210 l/h ausgelegt und bietet durch die zwei montierten Classic Messventile eine einfache Überprüfung der Betriebsparameter.

Wie erfolgt die Regelung des Durchflusses?

Das Cocon QTZ vereint einen Durchflussregler mit einer manuell einstellbaren Sollwertvorgabe und ein Regelventil in einer Einheit. Die Durchflussregelung erfolgt dabei druckunabhängig, was einen stabilen hydraulischen Abgleich sicherstellt. Zur zusätzlichen Regelung von Systemgrößen wie der Raumtemperatur kann das Ventil mit einem Stellantrieb, einem Temperaturregler oder einem Handregulierkopf kombiniert werden. Hierfür steht ein standardisierter Gewindeanschluss M 30 x 1,5 zur Verfügung, der eine flexible Auswahl an Regelkomponenten erlaubt.

Für welche Einsatzbereiche ist das Ventil geeignet?

Das aus entzinkungsbeständigem Messing gefertigte Ventil ist für den Einsatz in geschlossenen Wasserkreisläufen optimiert. Es eignet sich für Zentralheizungsanlagen sowie für Kühlkreisläufe, wobei es auch für den Betrieb mit Glykol zugelassen ist. Die robuste Konstruktion ist für einen dauerhaften Betrieb bei Medientemperaturen zwischen -10 °C und 120 °C ausgelegt. Dank der kompakten Bauweise und der unkomplizierten Installation ohne Spezialwerkzeug lässt sich das Ventil effizient in bestehende oder neue Anlagen integrieren.

Technische Daten

• Nenndurchmesser: DN 15
• Volumenstrom: 30-210 l/h
• Druckstufe: PN 16
• Max. Differenzdruck: 400 kPa
• Gehäusewerkstoff: Messing, entzinkungsbeständig (DZR)
• Anschlussgewinde: Rp 1/2 (beidseitig Innengewinde)
• Regelanschluss: M 30 x 1,5
• Min. Mediumtemperatur: -10 °C
• Max. Mediumtemperatur: 120 °C
• Bauhöhe: 100 mm

Das Oventrop Regulierventil Cocon QTZ überzeugt durch seine zuverlässige, druckunabhängige Durchflussregelung und die hohe Materialqualität aus entzinkungsbeständigem Messing. Mit einem Volumenstrom von 30 bis 210 l/h und einer Druckfestigkeit von PN 16 ist es die ideale Lösung für einen präzisen hydraulischen Abgleich in anspruchsvollen Heiz- und Kühlsystemen. Die einfache Montage und die Kompatibilität mit gängigen Stellantrieben über den M 30 x 1,5 Anschluss machen es zu einer flexiblen Komponente für eine effiziente Anlagentechnik.
