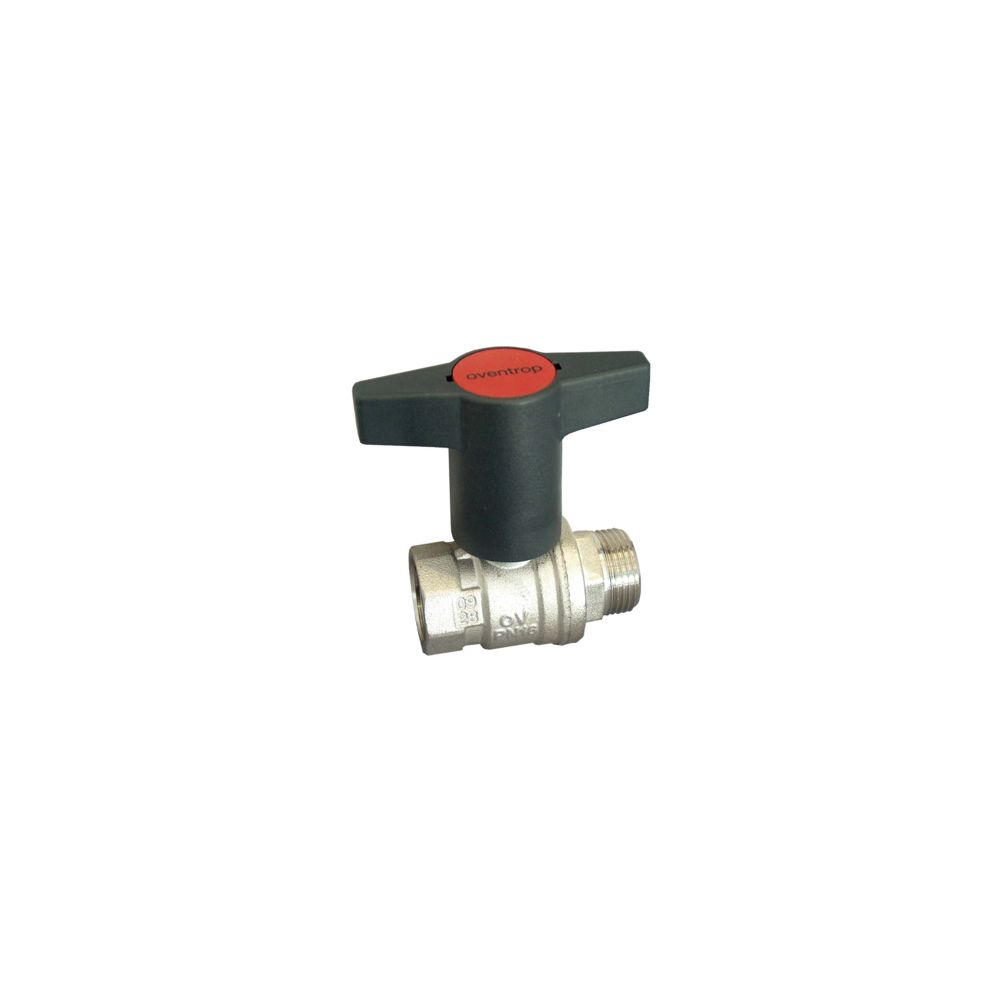

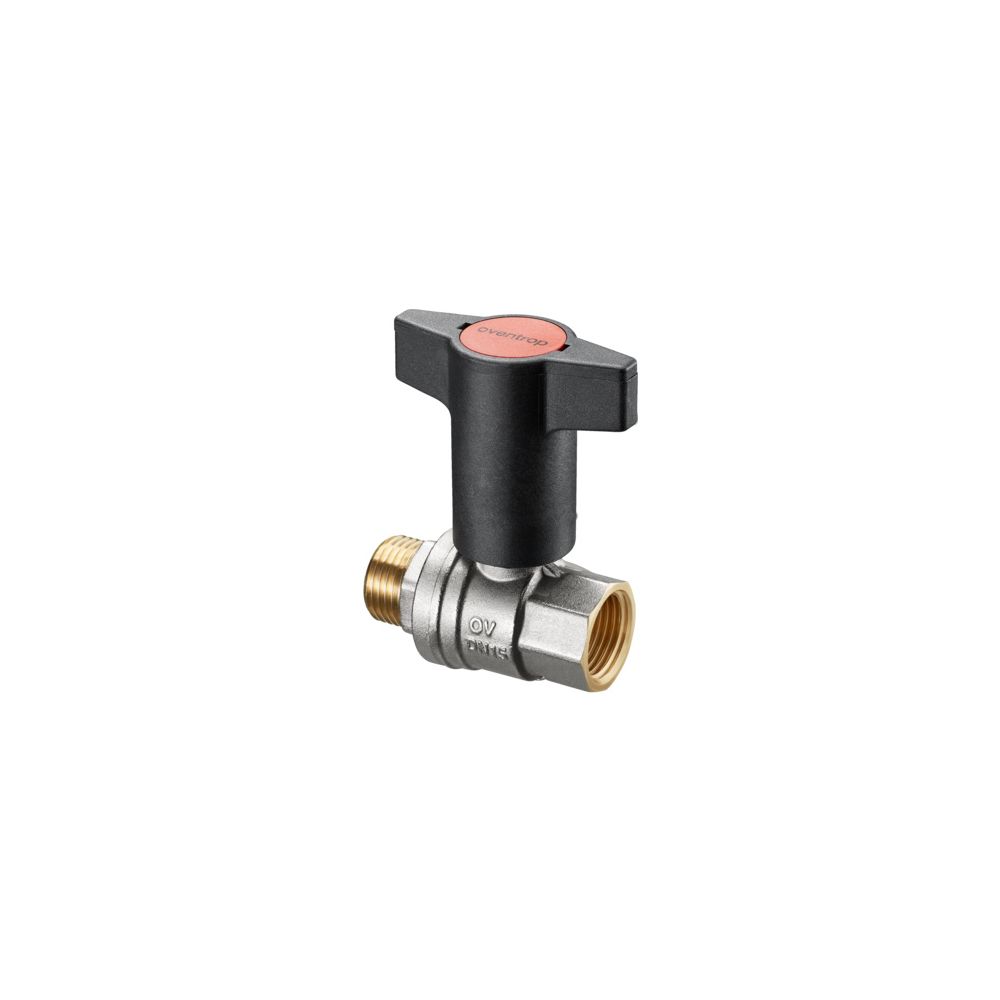

Oventrop Optiba Kugelhahn Knebelgriff DN 20 3/4" Innengewinde, 3/4" Außengewinde PN 16, Messing

Der Oventrop Optibal Kugelhahn mit Knebelgriff ist eine robuste Armatur für den Einsatz in hydraulischen Systemen. Mit seinem vollen Durchgang und der hochwertigen Verarbeitung aus vernickeltem Messing eignet sich das Modell für eine zuverlässige Absperrung. Die Kombination aus Innengewinde und Außengewinde in der Nennweite DN 20 ermöglicht eine flexible Integration in Rohrleitungsnetze.

Welche Konstruktionsmerkmale zeichnen den Optibal Kugelhahn aus?

Der Kugelhahn ist als 2-teilige Gehäusekonstruktion ausgeführt und verfügt über eine verchromte Messingkugel. Die Abdichtung erfolgt durch Dichtschalen aus Polytetrafluorethylen sowie eine O-Ring-Abdichtung an der Spindel, welche aus Fluorkautschuk gefertigt ist. Diese Materialwahl unterstützt eine dauerhafte Dichtigkeit im Betrieb. Der verlängerte Knebelgriff aus Kunststoff ermöglicht eine einfache manuelle Bedienung des Ventils.

Wie erfolgt die Installation des Kugelhahns?

Die Montage des Optibal Kugelhahns gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder besonderes Werkzeug erforderlich ist. Durch die Ausführung mit einem Innengewinde auf der einen und einem Außengewinde auf der anderen Seite lässt sich das Bauteil direkt in die Leitung einbinden. Die Armatur ist für einen Nenndruck von PN 16 ausgelegt und bietet durch den vollen Durchgang einen optimalen Strömungsquerschnitt.

Technische Daten

• Nenndurchmesser: DN 20
• Anschluss 1: 3/4 Zoll Innengewinde
• Anschluss 2: 3/4 Zoll Außengewinde
• Druckstufe: PN 16
• Gehäusematerial: Messing, vernickelt
• Kugelmaterial: Messing, verchromt
• Dichtungsmaterial: Polytetrafluorethylen (PTFE)
• Spindeldichtung: Fluorkautschuk (FPM/FKM)
• Bauform: 2-teilig, gerade
• Bedienung: Knebelgriff

Der Oventrop Optibal Kugelhahn überzeugt durch seine solide Bauweise aus vernickeltem Messing und die einfache Handhabung mittels Knebelgriff. Mit einem Nenndurchmesser von DN 20 und einer Druckfestigkeit von PN 16 ist er eine zuverlässige Komponente für die Steuerung von Volumenströmen. Die Verwendung hochwertiger Dichtmaterialien wie Polytetrafluorethylen und Fluorkautschuk stellt eine dauerhafte Funktionalität sicher, während der volle Durchgang einen effizienten Betrieb ermöglicht.
