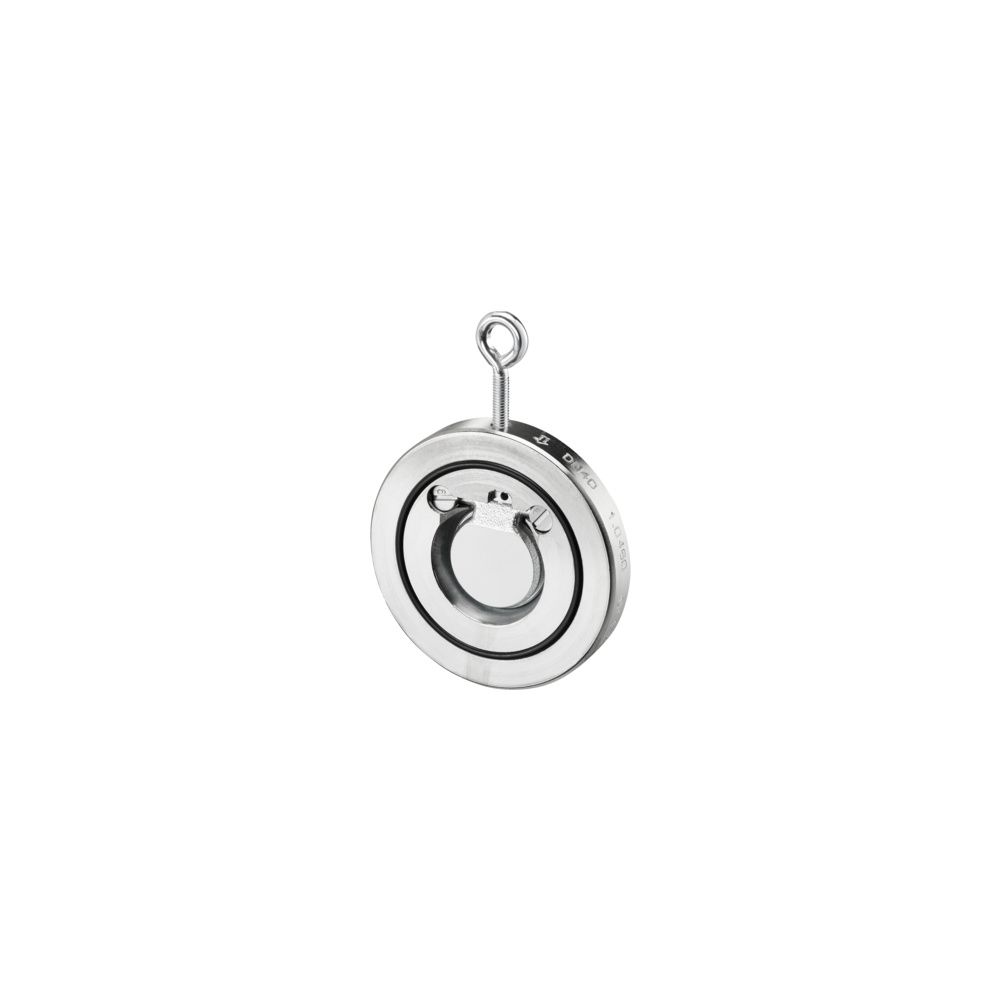

Oventrop Rückschlagklappe PN 16 Stahl DN 40 Zwischenbauausführung

Die Oventrop Rückschlagklappe in Zwischenbauausführung ist eine robuste Lösung für den Einsatz in Rohrnetzen, die mit nicht aggressiven Flüssigkeiten betrieben werden. Das Bauteil ist für die Montage zwischen Flanschen der Druckstufe PN 16 nach EN 1092-2 ausgelegt und zeichnet sich durch eine Konstruktion aus verzinktem Stahl aus. Mit einem Nenndurchmesser von DN 40 eignet sich die Klappe für vielfältige Anwendungen in der Haustechnik und Industrie.

Wie lässt sich die Rückschlagklappe installieren?

Die Installation der Oventrop Rückschlagklappe gestaltet sich unkompliziert, da keine speziellen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich sind. Das Ventil kann sowohl in horizontaler als auch in vertikaler Einbaulage in das Rohrnetz integriert werden. Bei einer vertikalen Durchflussrichtung ist sicherzustellen, dass sich die Klappe nach oben öffnen lässt. Für den horizontalen Durchfluss ist die Klappenaufhängung zwingend in der oberen Position zu montieren, um die einwandfreie Funktion zu ermöglichen. Die maximale Durchflussgeschwindigkeit für den Betrieb ist auf 3 m/s festgelegt.

Welche Materialien und Leistungsdaten zeichnen das Ventil aus?

Das Gehäuse sowie die Klappe bestehen aus verzinktem Stahl. Zur Abdichtung kommt hochwertiger Ethylen-Propylen-Dien-Kautschuk (EPDM) zum Einsatz. Das Ventil ist für einen Temperaturbereich des Mediums von -10 °C bis 120 °C ausgelegt und arbeitet ohne Schließfeder. Die Konstruktion als Scharnierklappe in Zwischenbauausführung bietet eine zuverlässige Rückflussverhinderung in den spezifizierten Einsatzbereichen.

Technische Daten

• Nenndurchmesser: DN 40
• Druckstufe: PN 16
• Material: Verzinkter Stahl
• Dichtungsmaterial: EPDM
• Ventilform: Scharnierklappe
• Max. Mediumtemperatur: 120 °C
• Min. Mediumtemperatur: -10 °C
• Max. Durchflussgeschwindigkeit: 3 m/s

Die Oventrop Rückschlagklappe in Zwischenbauausführung bietet eine zuverlässige Absicherung von Rohrleitungen gegen Rückfluss. Durch die robuste Ausführung aus verzinktem Stahl und die EPDM-Dichtung ist das Ventil für einen Temperaturbereich von -10 °C bis 120 °C geeignet. Mit einem Nenndurchmesser von DN 40 und einer Druckstufe von PN 16 ist das Bauteil für den Einsatz mit nicht aggressiven Flüssigkeiten optimiert und lässt sich flexibel in horizontalen oder vertikalen Leitungsabschnitten installieren.
